10

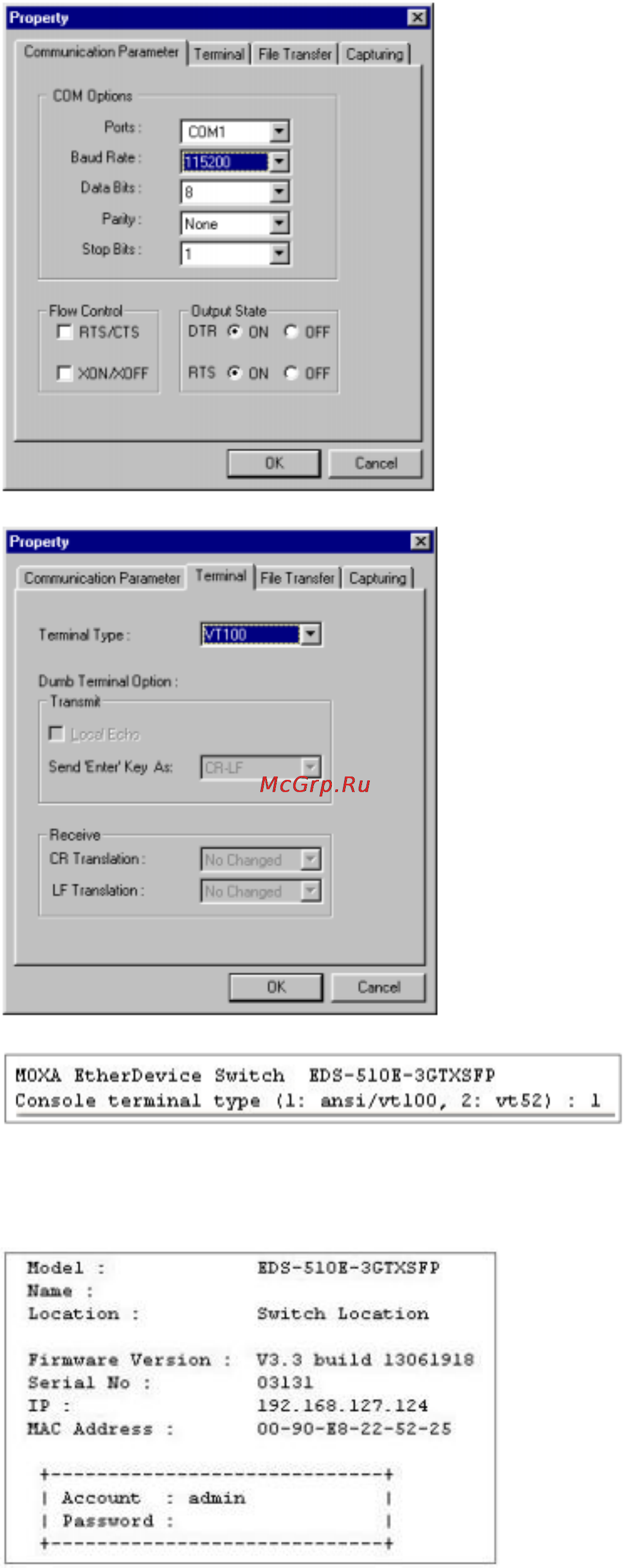

4. Откройте вкладку Terminal и задайте Terminal Type – VT100. Нажмите OK.
5. В окне терминала Введите 1 для выбора типа терминала ansi/vt100, нажмите Enter.
6. Откроется окно авторизации пользователя USB-консоли. Нажмите Enter для выбора роли
пользователя, выберите admin или user. Переведите курсор на поле Password и введите
пароль. Данный пароль будет использоваться для доступа с помощью любой консоли
(web-обозреватель, последовательная и Telnet-консоль).
Содержание
- Moxa etherdevice switch 1
- Издание 3 март 2016 1
- Руководство пользователя управляемых коммутаторов 1
- Авторские права 2
- Дополнение 2
- Руководство пользователя управляемых коммутаторов moxa 2
- Торговые марки 2
- Оглавление 3
- Введение 7
- Настройка с помощью usb консоли 115200 none 8 1 vt100 настройка с помощью командной строки command line interface настройка с помощью web обозревателя отключение доступа через telnet и web обозреватель 8
- Начало работы с коммутатором 8
- Настройка с помощью последовательной usb консоли 115200 none 8 1 vt100 9
- Настройка с помощью командной строки 11
- Настройка через web обозреватель 13
- Отключение доступа через telnet и web обозреватель 14
- Основные функции 16
- System information информация о системе 17
- Домашняя страница 17
- Системные настройки 17
- User account учетная запись пользователя 18
- Изменение существующей учетной записи 19
- Создание новой учетной записи 19
- Удаление существующей учетной записи 19
- Сеть 20
- Date and time настройки системного времени и даты 22
- Ieee 1588 ptp 24
- Возможно ли создание ethernet коммутаторов защищенных от колебаний времени задержки 25
- Как ethernet коммутатор влияет на синхронизацию ieee 1588 25
- Ptp settings настройки ptp 26
- Ptp port settings настройки ptp порта 29
- Ptp status состояние ptp 29
- Автоматические предупреждения 29
- Использование таблицы mac адресов 35
- Системные файлы 36
- Turbo ring dip switch dip переключатель turbo ring 39
- Factory default заводские настройки 40
- Restart перезагрузка 40
- Использование технологии питания poe только для моделей с poe 40
- Poe settings настройки poe 41
- Poe power output managed by allocated power выход питания poe управляется с помощью выделенная мощность 42
- Poe system configuration системные настройки poe 42
- Poe power output managed by measured power выход питания poe управляется с помощью измеренная мощность 43
- Poe system configuration settings системные настройки poe poe system configuration settings системные настройки poe 43
- Poe port configuration настройка портов poe 44
- Poe device failure check проверка устройств на неисправности по poe сети 45
- Poe timetabling режим работы poe 47
- Poe warning event setting настройки оповещения о событиях 47
- Poe diagnose диагностика poe 49
- Poe port status состояние poe порта 51
- Poe system status состояние poe системы 53
- Виртуальные сети vlan 54
- Использование виртуальных сетей vlirual lan 54
- Преимущества vlan 54
- Примеры приложений использующих vlan 56
- Настройка виртуальной сети vlan 57
- Qinq setting настройка функции qinq 61
- Vlan table таблица vlan 61
- Port settings настройки портов 62
- Порты 62
- Port status статус порта 63
- Использование функции link aggregation 64
- Использование функции link swap fast recovery 65
- Концепция фильтрации многоадресного трафика 66
- Фильтрация многоадресного трафика 66
- Igmp snooping 70
- Настройка igmp snooping 70
- Igmp group status статус групп igmp 71
- Stream table таблица потока 72
- Static multicast addresses статические многоадресные адреса 73
- Настройка протокола gmrp 73
- Концепция приоритезации трафика 74
- Функция qos высокое качество сервиса 74
- Qos classification классификация qos 77
- Настройка приоритезации трафика 77
- Cos mapping привязка значений cos к очередям приоритетов тип 1 и 2 81
- Cos mapping привязка значений cos к очередям приоритетов тип 3 1 82
- Cos mapping привязка значений cos к очередям приоритетов тип 3 2 82
- Dscp mapping привязка значений dscp к очередям приоритетов тип 1 и 2 83
- Dscp mapping привязка значений dscp к очередям приоритетов тип 3 83
- Ограничение скорости передачи данных 84
- Login authentication вход в систему с помощью имени пользователя 91
- Безопасность 91
- Management interface интерфейс управления 92
- Trusted access аутентификация в режиме доверенного доступа 93
- Authentication certificate сертификат проверки подлинности сервера 94
- Ieee 802 x стандарт ieee 802 x 94
- Ieee 802 x setting настройка стандарта ieee 802 x 95
- Local database локальная база данных пользователей 96
- Radius server setting настройки сервера radius 97
- Port access control table таблица контроля доступа к порту 98
- Port security защита портов 98
- Broadcast storm protection защита от широковещательного шторма 99
- Loop protection защита от образования петель 99
- Ip port binding назначение ip адреса порту 100
- Настройка функции dhcp relay agent 100
- Настройка протокола snmp 103
- Snmp read write settings настройки чтения записи snmp 104
- Trap settings настройка snmp trap 106
- Industrial protocol промышленные протоколы 107
- Диагностика 108
- Функция lldp 108
- Зеркалирование порта port mirror 109
- Cpu memory utilization использование процессора памяти 110
- Statistics статистика 110
- Использование функции мониторинга 110
- Fiber digital diagnostics monitoring sfp ddm and fiber check функции цифровой диагностики и мониторинга оптоволокна sfp ddm и fiber check 112
- Sfp digital diagnostic monitor цифровая диагностика sfp модулей 113
- Fiber check threshold value величина порога по оптическим портам 114
- Fiber check диагностика оптических портов 114
- Event log журнал событий 116
- Использование списка управления доступом acl 117
- Концепция функции acl 117
- Установка и настройка списка управления доступом 118
- Mib группы 123
- Поддержка moxa в интернет 124
