12
X» настоящего руководства для получения дополнительной информации о типах Ethenet-кабелей
и портов.
Примечание:
По умолчанию коммутатор MOXA имеет IP-адрес 192.168.127.253

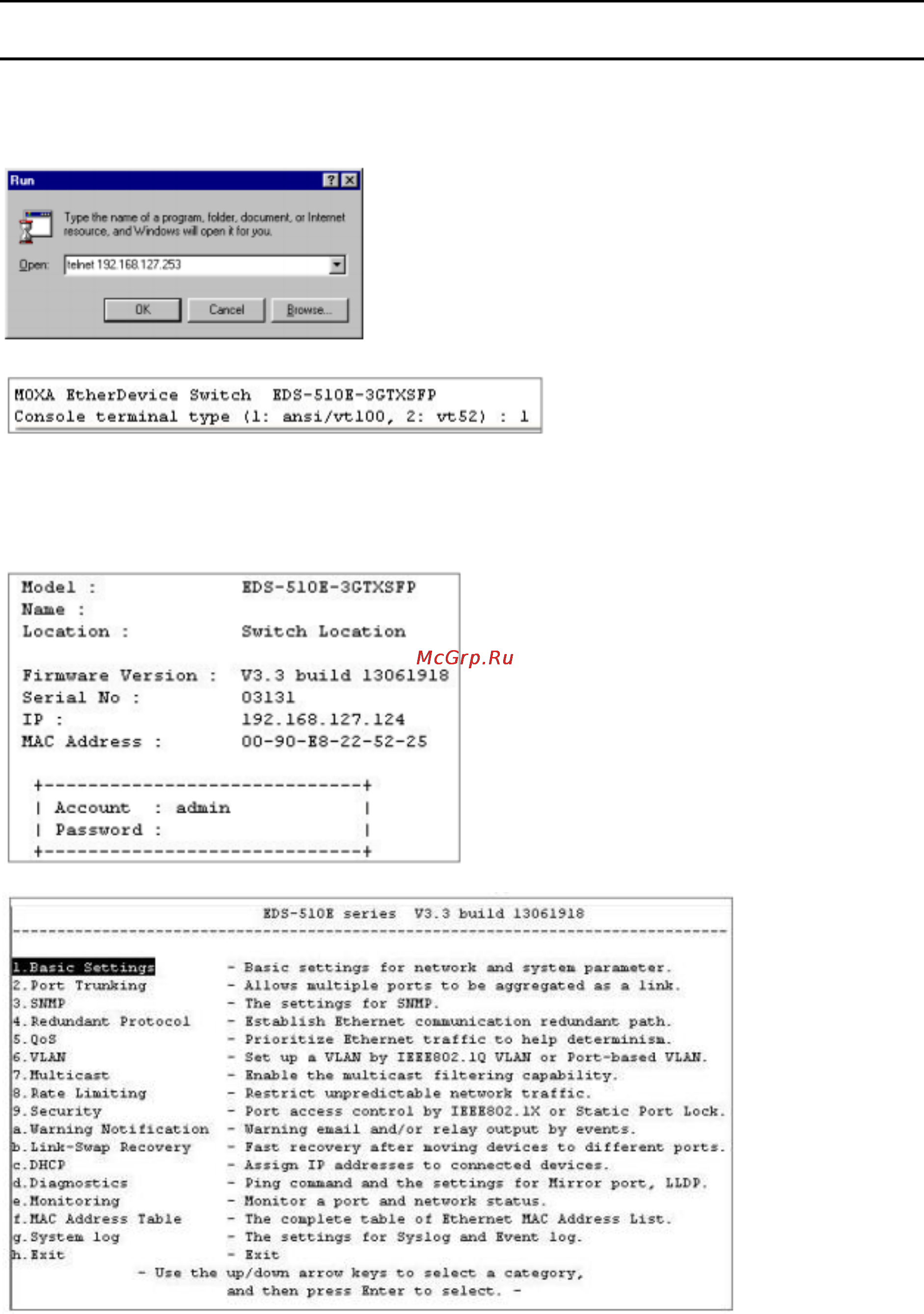

Выполните следующие действия для получения доступа через Telnet-консоль:
1. В окне команды Run (Пуск) Windows введите команду telnet и задайте IP-адрес
коммутатора.
2. Введите 1 для выбора терминала типа ansi/VT100, нажмите Enter.
3. Telnet-консоль предложит Вам войти в систему. Нажмите Enter для выбора аккаунта:
администратора или пользователя (admin или user). С помощью клавиши «вниз» выберите
поле Password и введите пароль, если это необходимо. Этот пароль будет использоваться
для доступа через последовательную консоль, Telnet-консоль и web-обозреватель.
Оставьте поле пустым, если пароль еще не определен, и нажмите Enter.
4. Должно появиться главное меню (Main Menu) Telnet-консоли.
