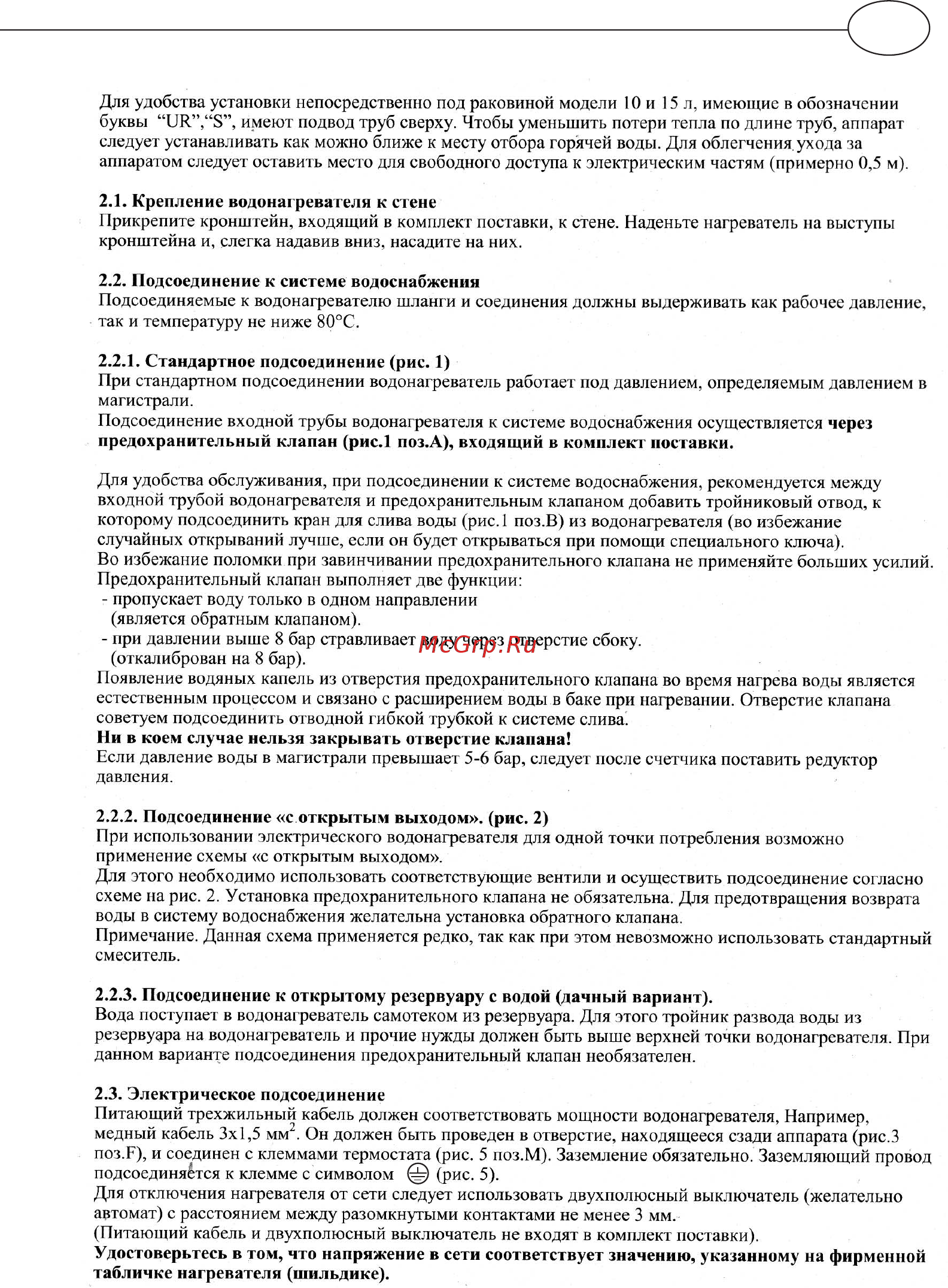

Для удобства установки непосредственно под раковиной модели 10 и 15 л имеющие в обозначении буквы иК 8 имеют подвод труб сверху Чтобы уменьшить потери тепла ио длине труб аппарат следует устанавливать как можно ближе к месту отбора горячей воды Для облегчения ухода за аппаратом следует оставить место для свободного дос тупа к электрическим частям примерно 0 5 м 2 1 Крепление водонат ревателн к стене Прикрепите кронш тейн входящий в комплект поставки к стене Наденьте нагреватель на выступы ящики1сйна и слегка надавив вниз насадите па них 2 2 Подсоединение к системе водоснабжения Подсоединяемые к водонагревателю шланги и соединения должны выдерживать как рабочее давление так и температуру нс ниже 80 С 2 2 1 Стандарт ное иотсосчинснис рис 1 11ри стандартном подсоединении водонагреватель работает под давлением определяемым давлением в мат истради 11одсосдипснис входной трубы водонагревателя к системе водоснабжения осуществляется через предохранительный клапан рис 1 поз А входящий в комплект поставки Для удобства обслуживания при подсоединении к системе водоснабжения рекомендуется между входной трубой водонагревателя и предохранительным клапаном добавить тройниковый отвод к которому подсоединить кран для слива волы рис 1 поз В из водонагревателя во избежание случайных от крываний лучше если он будет открываться при номоши специального ключа Во избежание поломки при завинчивании предохранительного клапана не применяйте больших усилий Предохранительный клапан выполняет две функции пропускает воду только в одном направлении является обратным клапаном при давлении выше 8 бар стравливает поду через отверстие сбоку откалиброван на X бар Появление водяных капель из отверстия предохранительного клапана во время нагрева поды является естественным процессом и связано с расширением воды в бакс при нагревании Отверстие клапана советуем подсоедини ть отводной гибкой трубкой к системе слива Ии в коем случае нельзя закрыва т ь от верст не клапана Если давление воды в магистрали превышает 5 6 бар следует после счетчика поставить редуктор давления 2 2 2 Подсоединение с открытым выходом рис 2 При использовании электрического водонагревателя для одной точки потребления возможно применение схемы хе открытым выходом Для этого необходимо использоват ь соответствующие вентили и осуществить подсоединение согласно схеме па рис 2 Установка предохранительного клапана нс обязательна Для предотвращения возврата воды в систему водоснабжения желательна установка обратного клапана Примечание Данная схема применяется редко так как при этом невозможно использовать стандартный смеситель 2 2 3 Подсоединение к открытому резервуару с подои дачный вариант Вода пост упае т и иодонатревагель самотеком из резервуара Для этого тройник развода воды из резервуара на водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя При данном варианте подсоединения предохранительный клапан необязателен 2 3 Электрическое подсоединение Питающий трсхжильный кабель должен соответствовать мощности водонагревателя Например медный кабель 3x1 5 мм Он должен бы т ь проведен в отверстие находящееся сзади аппарата рис З иоч Р и соединен с клеммами термостата рис 5 поз М Заземление обязательно Заземляющий провод подсоединяется к клемме с символом рис 5 Для отключения нагревателя от сети следует использовать двухполюсный выключатель желательно автомат с расстоянием между разомкнутыми контактами нс менее 3 мм Питающий кабель и двухполюсный выключатель не входят в комплект поставки Удостоверьтесь в том что напряжение в сеги соответствует значению указанному на фирменной табличке нагревателя шильдике 43
