9

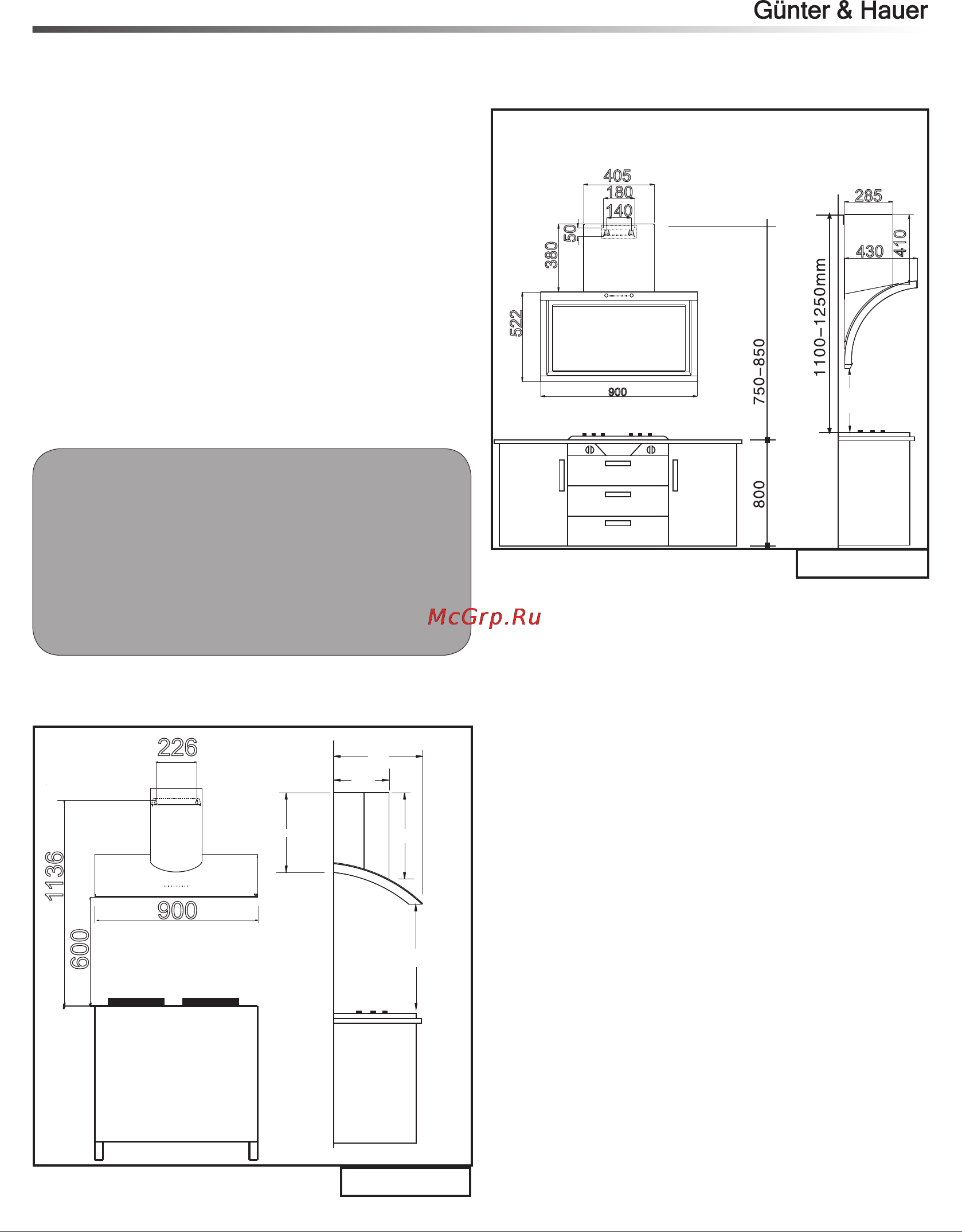

1) Витяжка повинна бути
встановлена над електричними
плитами на висоті не менше 550мм,
а над газовими пальниками - не
менше 600мм, для безпеки і
оптимальної продуктивності (Якщо
в інструкціях з установки газової
плити обумовлено більшу відстань,
це повинно бути прийнято до уваги.)
(Риc. 1).
(!) УВАГА: Відпрацьоване
повітря не повинно відводитися у
димохід, який використовується
для відведення парів з інших
приладів, що працюють на газі або
інших видів палива.
(Рис. 1)
226
11
3
6
6
00
900
500
450
600
286
490
405
180
5
0
140
285
3
8
0
5
2
2
900
430
4
1
0
250~400
2) Для установки просвердлить 2
отвори відповідно до розмірів та
кріплень витяжки.
3) Вставте гвинти до отворів.
(Рис. 2).
4) Прикріпіть повітропровід до
односторонніх клапанів, та підключіть
його до кухоної вентиляції (Рис. 3).
5) Закріпить зовнішній
повітропровід за допомогою чотирьох
гвинтів (Рис. 4). Встановіть кріплення
до внутрішнього повітропровід за
допомогою 2 гвинтів М4*10. (Рис. 5)
Вставте внутрішній повітропровід у
зовнішній. (Рис. 6)
BELLA 90 T
BELLA 90 C
