Günter & Hauer

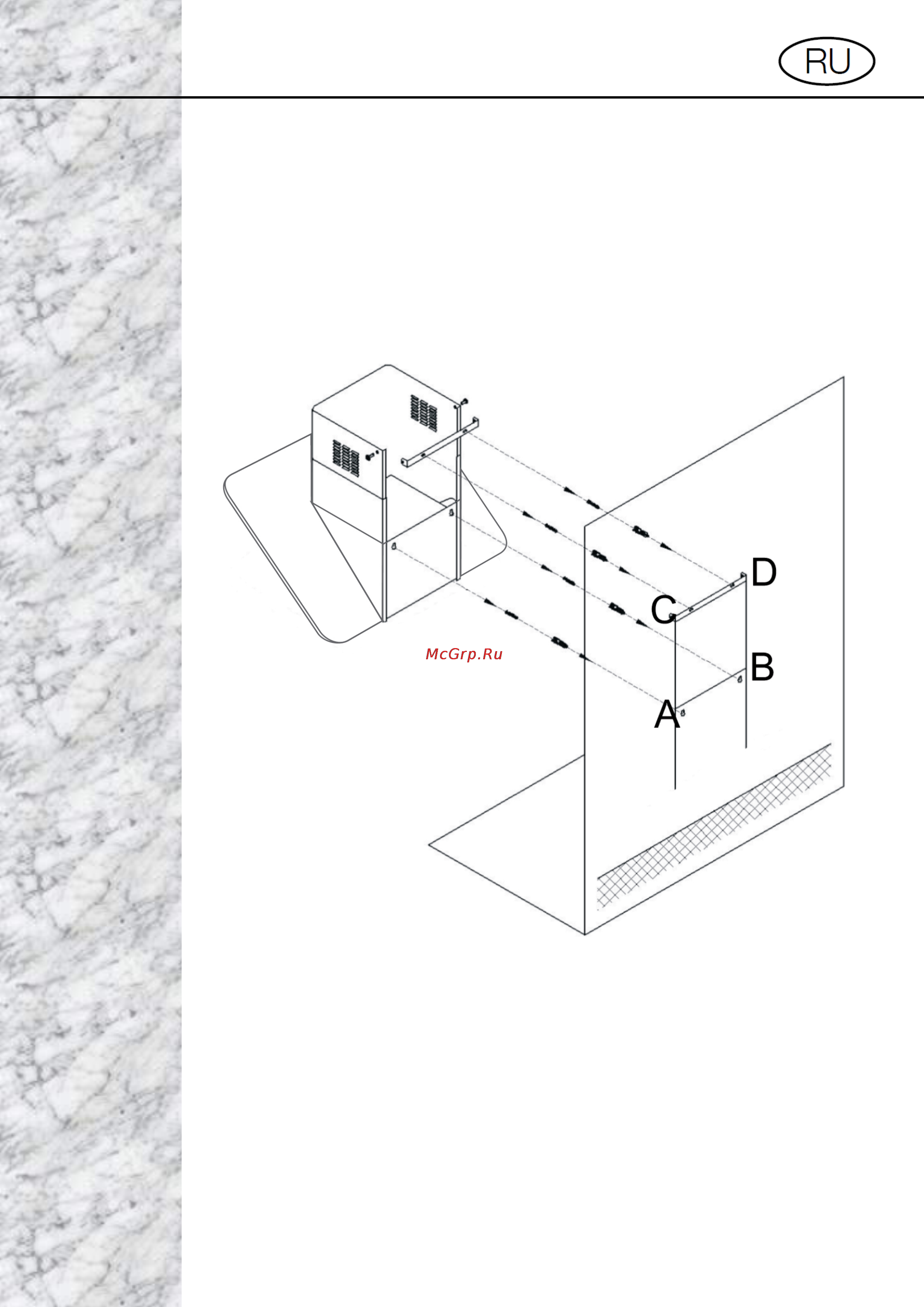

Прежде чем приступать к сверлению отверстий под дюбели в стене

необходимо произвести разметку. Карандашом, начертите на стене до

потолка вертикальную линию, соответствующую осевой линии

устанавливаемой вытяжки: это облегчит операции по установке.

Измерьте на вытяжке расстояние между центрами отверстий,

предназначенных для подвешивания вытяжки на стену на нужной высоте

начертите горизонтальную линию на стене по уровню. На этой линии

наметьте точки (А и В), расстояние между которыми должно равняться

расстоянию, измеренному между центрами отверстий для крепления

вытяжки.

Оденьте один конец гибкого гофрированного воздуховода (диаметром

153мм) на переходной фланец (вытяжную втулку с обратным клапаном).

Место стыковки переходного фланца с воздуховодом промажьте

герметиком, а сам воздуховод закрепите на переходном фланце с помощью

хомута (в комплект поставки не входит). Второй конец гибкого воздуховода

соедините с вентиляционным отверстием.

Избегайте лишних изгибов воздуховода. Чем короче и прямее (без лишних

изгибов) воздуховод, тем выше производительность и меньше шум и

вибрация у вытяжки.

MODEL:

AGNESSA 60R

AGNESSA 60RW

ALINA 60W
