4

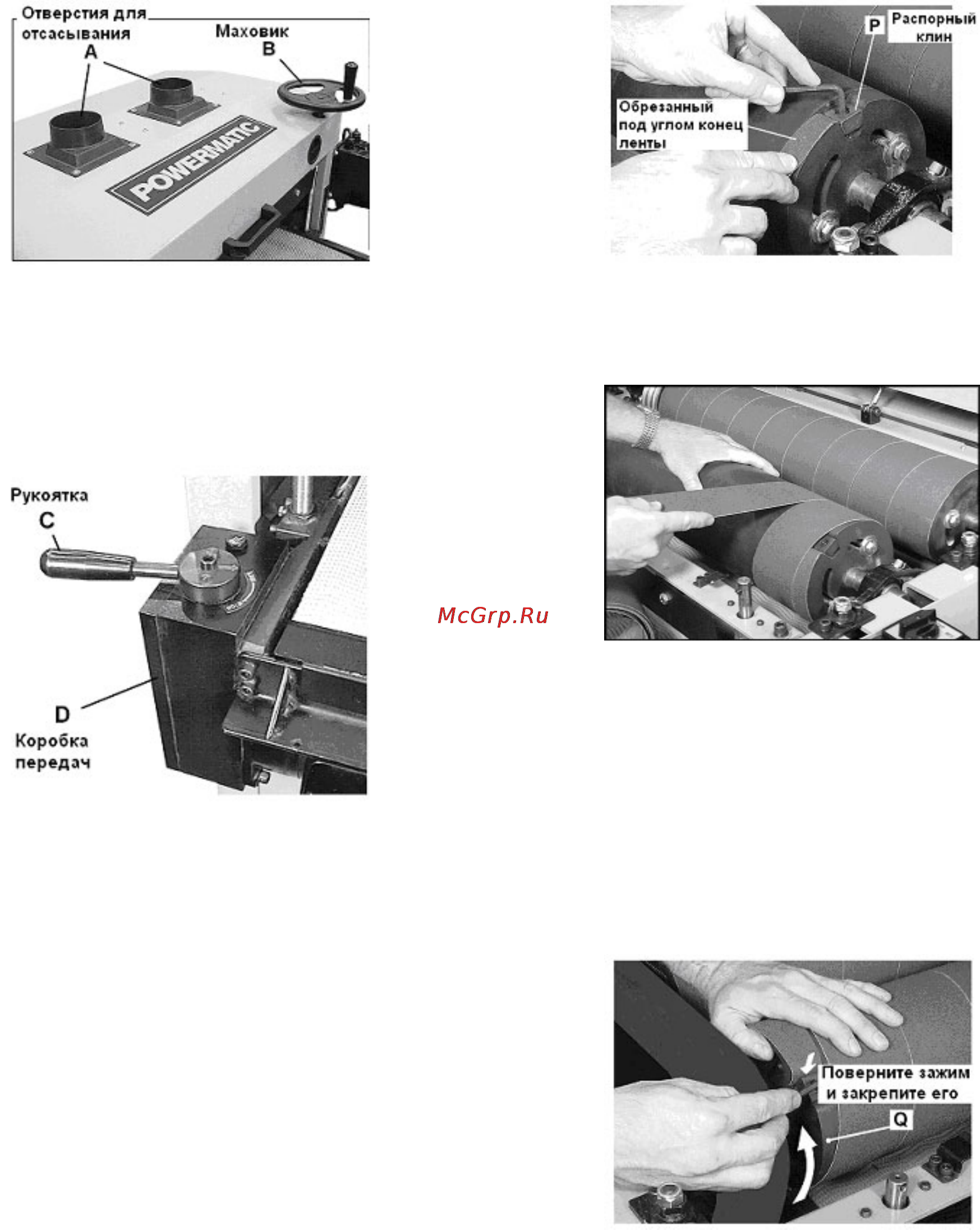

Рис. 2

Монтаж рукоятки переключения меха-

низма скорости подачи

Ввинтите рукоятку (C) во втулку

механизма подачи (D).

Рис. 3

Монтаж абразивных лент

Отключите подачу тока (выключите глав-

ный выключатель и закройте его).

Снимите маховик, поверните 2 замка за-

щитного кожуха влево и откройте защитный

кожух.

Всегда устанавливайте на передний шли-

фовальный барабан более грубую абразив-

ную ленту.

Удалите винты с внутренним шестигран-

ником и распорные клинья (Р, рис. 6)на

обоих концах барабана.

УКАЗАНИЕ:

Приподнимите отверткой вставляющиеся

распорные клинья.

Начинайте монтаж абразивной ленты на

правом конце барабана.

Сильно зажмите отрезанный под углом

конец абразивной ленты с помощью распор-

ного клина (рис. 6).

Рис. 6

Намотайте абразивную ленту на барабан,

избегая при этом нахлест абразивной

ленты.

Рис. 7

Креплением абразивной ленты на левом

конце барабана является подпружиненная

шайба самого барабана (Q, рис. 8). Подпру-

жинивание необходимо для компенсации

растяжений абразивной ленты при работе.

Поверните шайбу барабана назад против

усилия пружины.

Сильно зажмите отрезанный под углом

конец абразивной ленты с помощью распор-

ного клина.

Рис. 8

Повторите этот процесс на втором шлифо-

вальном барабане.

Срок службы шлифовальной ленты может

быть также увеличен посредством поворота

бумаги.

Таким образом, задействуются новые ост-

рые кромки зерен.

5.3. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинители долж-

ны соответствовать предписаниям.
