Печь с дистанционным нагревом воды

Универсальный регистр-теплообменник из нержавеющей стали

оборудован двумя штуцерами ¾ дюйма. Посредством соединительных

труб и дренажного крана подключается к выносному баку.

Выносной бак емкостью 60 или 80 литров оборудован двумя штуцера-

ми ¾ дюйма для подключения к регистру и штуцером ½ дюйма для

установки сливного крана (краны и соединительные трубы в комплект не

входят).

Принцип работы:

В процессе горения дров происходит нагрев регистра. Вода, попадая в

регистр нагревается и засчет естественного теплообмена начинает

циркулировать между регистром и выносным баком.

ВНИМАНИЕ! В процессе эксплуатации печи следует наполнять бак не

менее чем наполовину. В качестве связующих элементов допускается

использование только металлических труб.

ВНИМАНИЕ! Максимальное допустимое давление воды в регистре 0,1

МПа.

ВНИМАНИЕ! Не допускается провисание трубы, выходящей из

верхнего штуцера регистра. Труба должна иметь уклон вверх до самого

бака, для выхода паровоздушной смеси, образующейся в регистре в

процессе нагрева воды.

В зимнее время после окончания работы печи необходимо слить воду

из системы через дренажный кран для предотвращения повреждения

бака и регистра при замерзании воды.

Бак для нагрева воды

(выносной)

Сливной кран 1/2"

Соединительные трубы диаметром 3/4"

Регистр

Дренажный кран

уклон

300

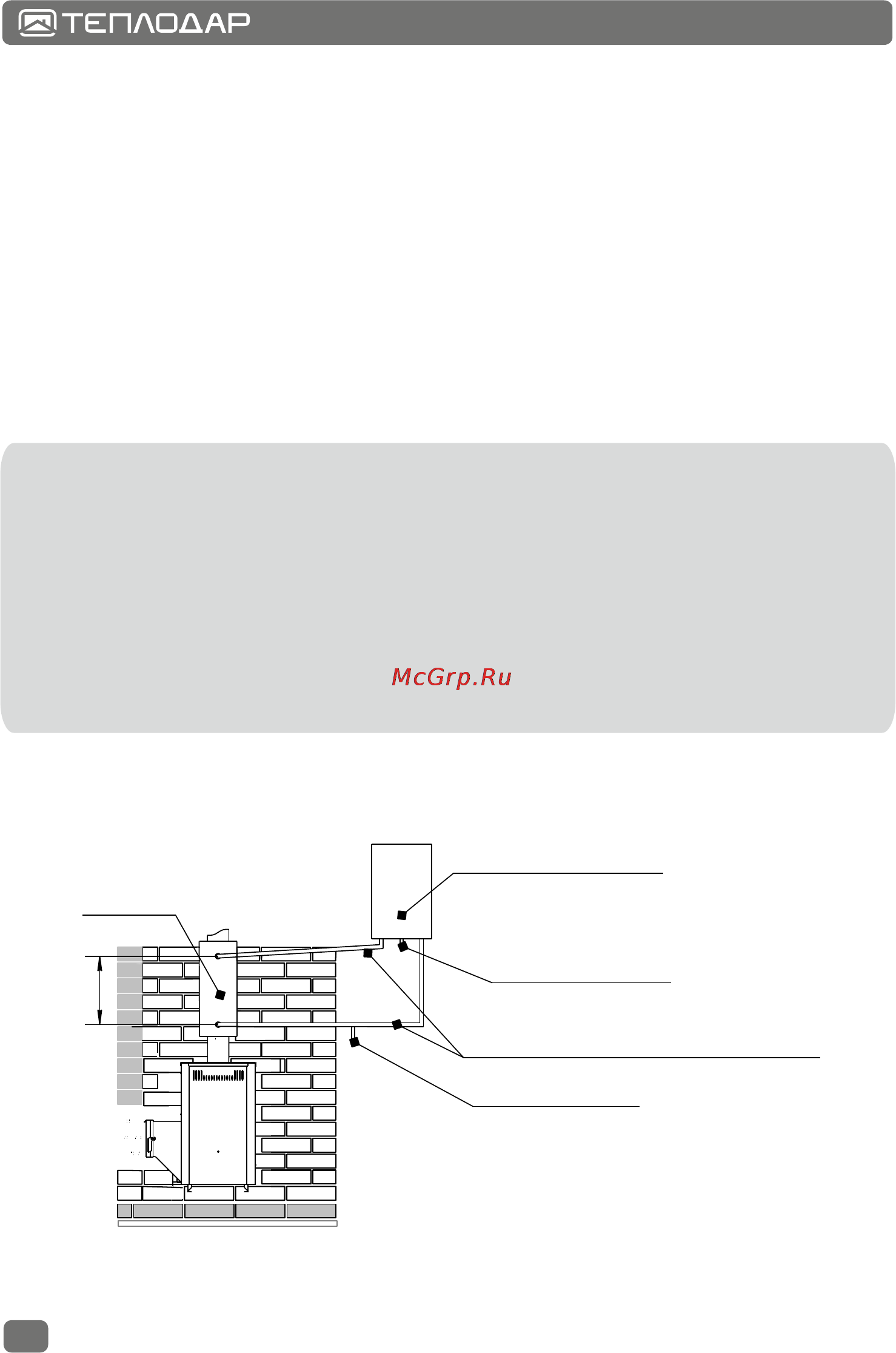

Рис. 2. Печь «ТАЙГИНКА»

с дистанционным нагревом воды
