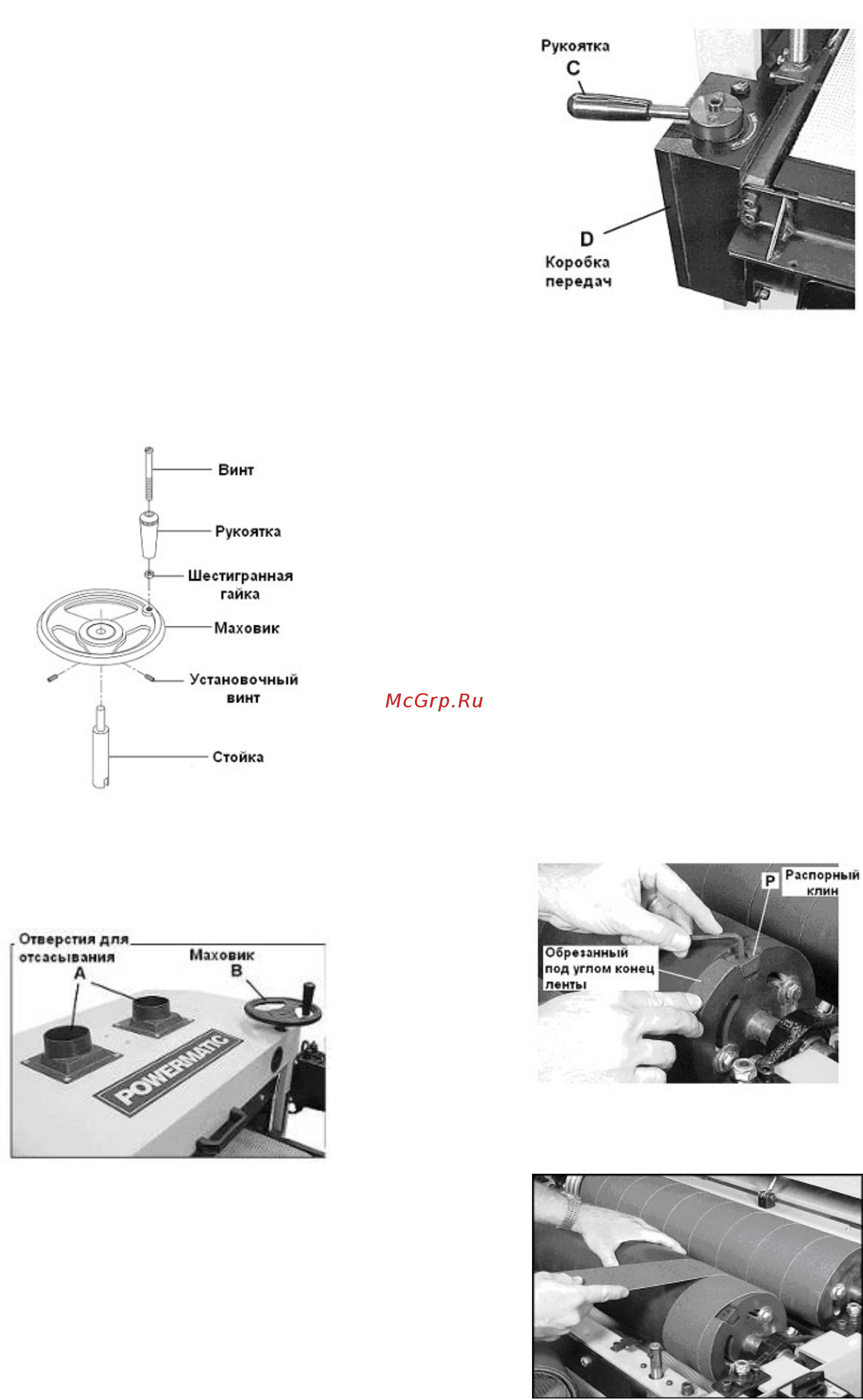

![Jet DDS-237 Инструкция по эксплуатации онлайн [4/9] 19000](/views2/1020102/page4/bg4.png)
4
Станок будет доставлен в упаковочном
ящике.
Не поднимайте станок за шлифовальный
барабан или подающие ролики, так как они
могут быть таким образом повреждены.
5.2. Монтаж
Общие указания
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
помощью мягких растворителей.
Установите станок на плоскую поверх
-
ность.
Монтаж маховика подёма стола подачи
Смотрите рис. 1
Рис. 1
Монтаж аспирационных штуцеров
Установите аспирационные штуцера (A)
на защитном кожухе станка.
Рис. 2
Монтаж рукоятки переключения меха-
низма скорости подачи
Ввинтите рукоятку (C) во втулку
механизма подачи (D).
Рис. 3
Монтаж абразивных лент
Отключите подачу тока (выключите глав-
ный выключатель и закройте его).
Снимите маховик, поверните 2 замка за-
щитного кожуха влево и откройте защитный
кожух.
Всегда устанавливайте на передний шли-
фовальный барабан более грубую абразив-
ную ленту.
Удалите винты с внутренним шестигран-
ником и распорные клинья (Р, рис. 6)на
обоих концах барабана.
УКАЗАНИЕ:
Приподнимите отверткой вставляющиеся
распорные клинья.
Начинайте монтаж абразивной ленты на
правом конце барабана.
Сильно зажмите отрезанный под углом
конец абразивной ленты с помощью распор-
ного клина (рис. 6).
Рис. 6
Намотайте абразивную ленту на барабан,
избегая при этом нахлёст абразивной ленты.
Рис. 7
Креплением абразивной ленты на левом
конце барабана является подпружиненная
