Хомут (2x100мм)
Заземляющий провод шланга
Инструкция
Перечень запасных частей

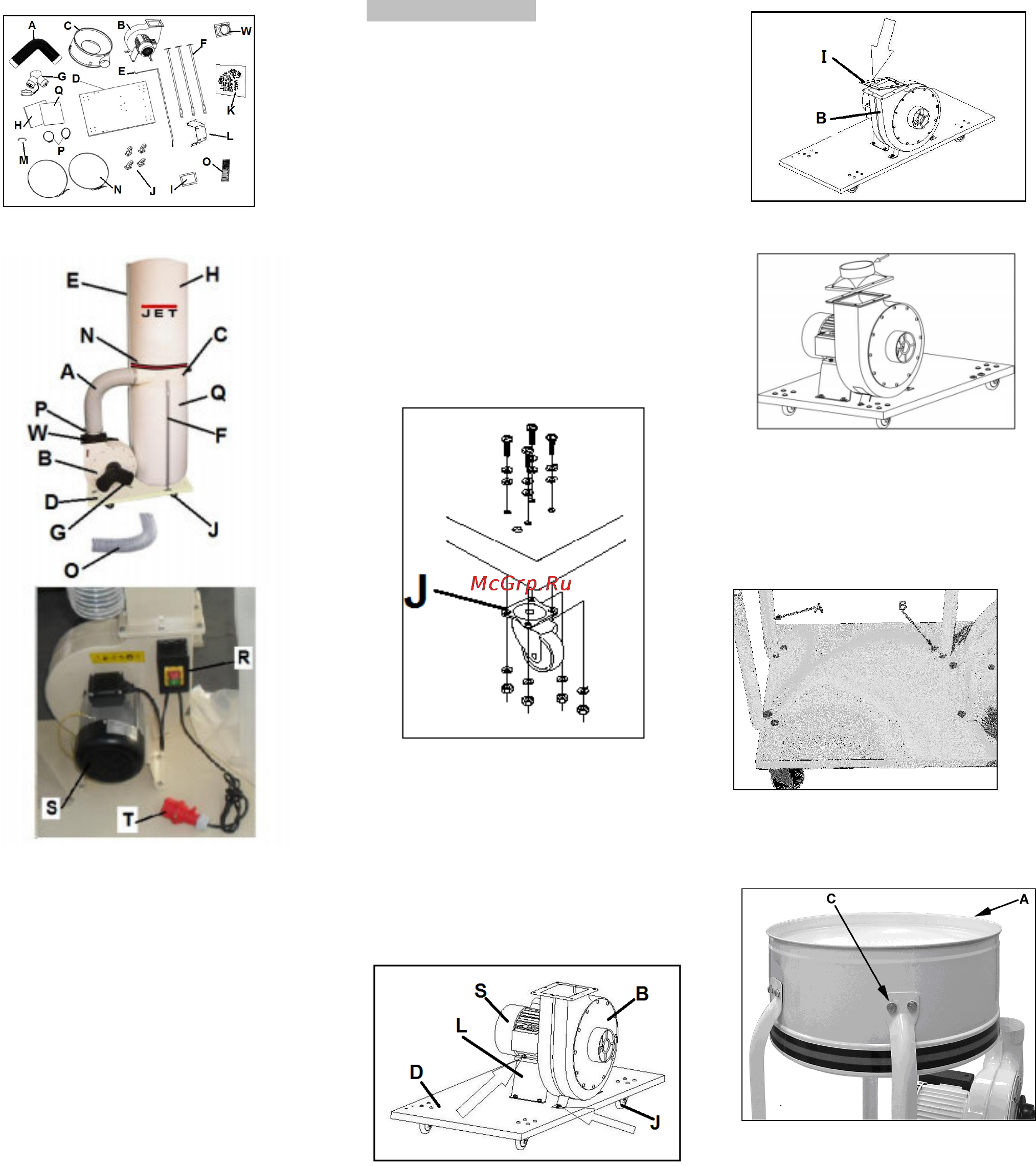

4.4 Описание вытяжной установки
Рис 1
Рис 2
A….Соединительный шланг
B…. Корпус и узел
двигателя/вентилятора
C….Каркас
D….Основание
E….Кронштейн для фильтр-мешка
F….Опорная стойка
G….Патрубок для подключения
H….Фильтр-мешок
I…..Резиновая прокладка
J….4 ролика
K….Гайки, винты, шайбы,
пружинные шайбы ( шт.)
L….Опора двигателя
M…Рукоятка
N….Хомут для мешка (2 шт.)
O….Шланг
P….Хомут для шланга
Q….Мешок для сбора пыли
R….Выключатель
S….Двигатель
T….Разъем подключения эл.
питания (400В) или штепсель (230В)
W….Выходное отверстие
5. Сборка и запуск
5.1 Сборка
При обнаружении повреждений при
распаковке вследствие
транспортировки, немедленно
сообщите об этом поставщику. Не
работайте с устройством!
Произведите утилизацию упаковки
экологически безопасным способом.
Установка роликов на основание:
Прикрепите четыре ролика к нижней
стороне основания при помощи
болтов с контршайбами и гайками
(рис. 3).
Рис 3
Корпус двигателя:
Установите опору двигателя, корпус
крыльчатки и узел
двигателя/вентилятора на
основание, закрепив их при помощи
поставляемых винтов и шайб, как
показано на рис. 4.
Рис 4
Установка резиновой прокладки и
прямоугольной трубы:
Установите резиновую прокладку,
прямоугольную трубу и
соединительную трубу в корпус
крыльчатки при помощи
поставляемых винтов и шайб. Рис. 5
и 6.
Рис 5
Рис 6
Каркас:
Установите 3 опорных стойки (A,
Рис 7) на основание с помощью 6
шестигранных болтов с шайбами.
Рис 7
Установите каркас (A, Рис 8) с
помощью 6 шестигранных болтов.
Рис 8
Шланг:
Установите шланг (A, Рис. 9) с
помощью 2 хомутов в комплекте (B).
