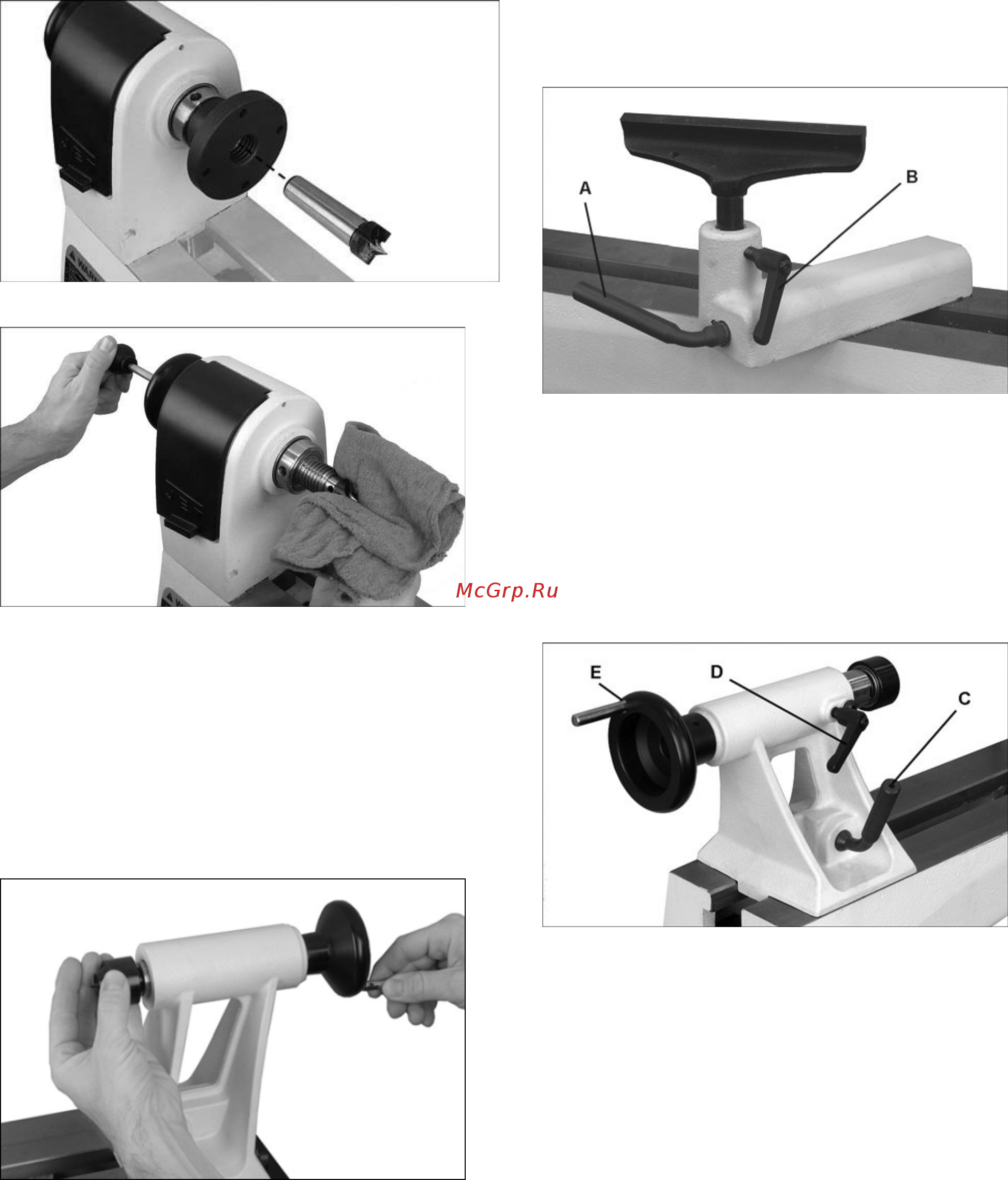

Рисунок 22

Рисунок 23

Для извлечения поводкового центра из шпинделя

воспользуйтесь выталкивателем. Придерживайте центр во

избежание его падения (Рис. 23).

Вращающийся центр задней бабки применяется для

крепления заготовки между центрами.

Убедитесь, что сопрягаемые поверхности очищены.

Протолкните вращающийся центр в отверстие пиноли.

Рисунок 24

Для извлечения вращающегося центра задней бабки

вращайте маховик пиноли против часовой стрелки (для

осуществления обратного хода) до тех пор, пока центр не

выйдет из отверстия пиноли (Рисунок 24).

6.3 Наладка подручника

Установите подручник как можно ближе к заготовке и

зафиксируйте его с помощью рычага (А, Рис. 25).

Рисунок 25

Установите высоту примерно на 3 мм выше от высоты

центров и зажмите фиксирующую рукоятку (В).

6.4 Наладка задней бабки

Поворачивайте маховик (Е, Рис. 26) по часовой стрелке,

чтобы выдвинуть пиноль, зажмите фиксирующую рукоятку

(D).

Рисунок 26

Рычаг (С) фиксирует заднюю бабку на станине станка.

Вращающийся центр можно извлечь посредством

вращения маховика против часовой стрелки.

Для осуществления глубокого сверления уберите шип

подвижного центра.

Внимание: Не располагайте заднюю бабку вне станины.

Это может привести к уменьшению площади зажима и

увеличению риска получения травм.

6.5 Поворот шпинделя при помощи делительного

приспособления

Данная функция позволяет нарезать на детали канавки с

равным шагом при заблокированном шпинделе станка.

Станок обеспечивает 24 положения поворота шпинделя,

которые обозначены числами на шкиве шпинделя (Н, Рис.

27).
