Неправильное электроподключение или поврежденный
шнур могут стать причиной получения травм от удара
током.
3. Техническое описание станка
3.1 Описание станка

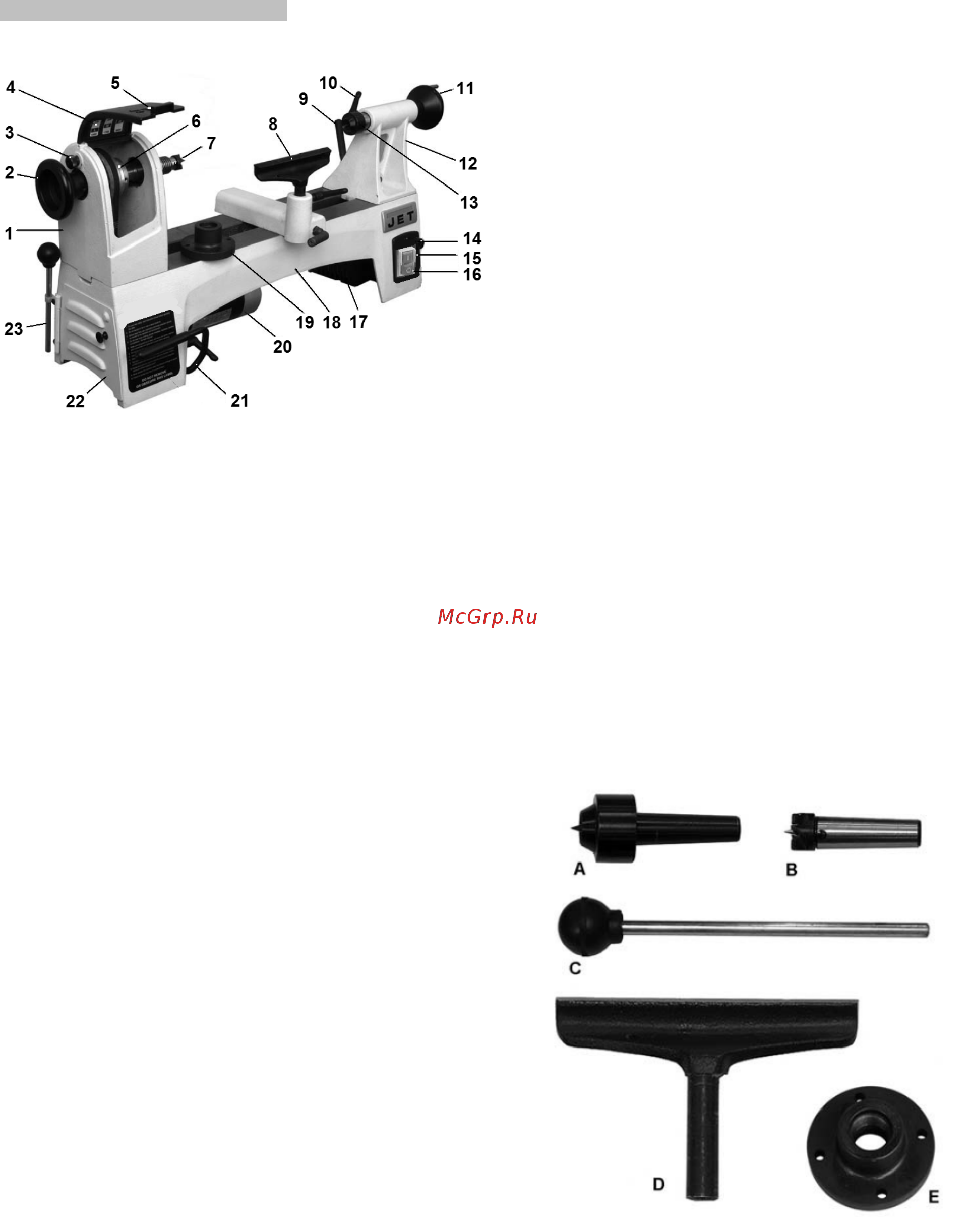

Рисунок 1 (показан станок марки JWL-1015VS)
1 Передняя бабка
2 Маховик шпинделя
3 Фиксатор шпинделя
4. Таблички скоростей
5. Крышка ведомого шкива
6 Шкив шпинделя
7 Поводковый центр передней бабки
8 Подручник
9 Фиксатор задней бабки
10 Фиксатор пиноли
11 Маховик перемещения пиноли задней бабки
12 Задняя бабка
13 Подвижный центр задней бабки
14 Регулятор плавного изменения скорости (только для
модели JWL-1015VS)
15 Светодиодный индикатор (только для модели JWL-
1015VS)
16 Выключатель Вкл./Выкл.
17 Электронный блок
18 Станина
19 Планшайба
20 Электродвигатель
21 Рукоятка натяжения ремня
22 Крышка ведущего шкива
23 Выталкиватель
3.2 Технические характеристики
Модель JWL-1015
Потребляемая (выходная) мощность 0,5 (0,37) кВт
Частота вращения шпинделя на холостом ходу
400, 700, 1000, 1500, 2200 и 3300 об/мин
Диаметр вращения над станиной 250 мм
Диаметр вращения над опорой 185 мм
Расстояние меду центрами 370 мм
Удлинение станины 533 мм (опция)
Конус шпинделя МК-2
Резьба шпинделя М33 х 3,5
Конус задней бабки МК-2
Ход пиноли задней баки 50 мм
Число позиций делительного приспособления 24
Габаритные размеры (ДхШхВ) 890х300х370 мм
Вес 35 кг
Модель JWL-1015VS
Потребляемая (выходная) мощность 0,6 (0,46) кВт
Частота вращения шпинделя на холостом ходу
200-1050, 300-1750 и 600-3600 об/мин
Диаметр вращения над станиной 250 мм
Диаметр вращения над опорой 185 мм
Расстояние меду центрами 370 мм
Удлинение станины 533 мм (опция)
Конус шпинделя МК-2
Резьба шпинделя М33 х 3,5
Конус задней бабки МК-2
Ход пиноли задней баки 50 мм
Число позиций делительного приспособления 24
Габаритные размеры (ДхШхВ) 890х300х370мм
Вес 33 кг
3.3 Уровень шума
Уровень звукового давления
(согласно стандарту EN ISO 11202):
Холостой ход 67,4 dB(A)
Обработка 76,5 dB(A)
Приведенные значения относятся к уровню издаваемого
шума и не являются необходимым уровнем для безопасной
работы. В зависимости от условий работы данная
информация позволяет оператору снизить риски и
опасность.
3.4 Комплект поставки
Вращающийся центр задней бабки (A)
Поводковый центр передней бабки (B)
Выталкиватель (C)
Подручник длиной 150 мм (D)
Планшайба диаметром 75 мм (E)
Инструкция по эксплуатации
Перечень запасных деталей
Рисунок 2
