5
Производите любые настройки станка и его
обслуживание только при отключенном от электросети
станке.
Перед началом работы убедитесь, что все рычаги и
зажимные ручки затянуты.
2.3 Прочая опасность
Даже при использовании станка согласно правилам,
некоторые опасности все еще существуют.
Движущаяся заготовка в рабочей зоне может нанести
травму.
Неоднородные или хрупкие заготовки могут вырваться
или расколоться под воздействием центробежной
силы.
Обрабатывайте только качественные деревянные
заготовки.
Несбалансированные заготовки повышают опасность
получения травм.
Опасность получения травм из-за ненадлежащего
перемещения инструмента при неправильно
отрегулированном подручнике и плохо заточенном
токарном инструменте.
Опасность отбрасывания. Инструмент может заклинить
во вращающейся заготовке и его может отбросить в
сторону оператора.
Отлетевшая заготовка или ее части могут нанести
травму.
Стружка и шум станка могут нанести вред здоровью.
Обязательно надевайте средства индивидуальной
защиты, такие как защитные очки, приспособления для
защиты от пыли. Используйте подходящую вытяжную
систему. Работайте в хорошо проветриваемом
помещении.
Неправильное электроподключение или поврежденный
шнур могут стать причиной получения травм от удара
током.
3. Техническое описание
3.1 Описание станка

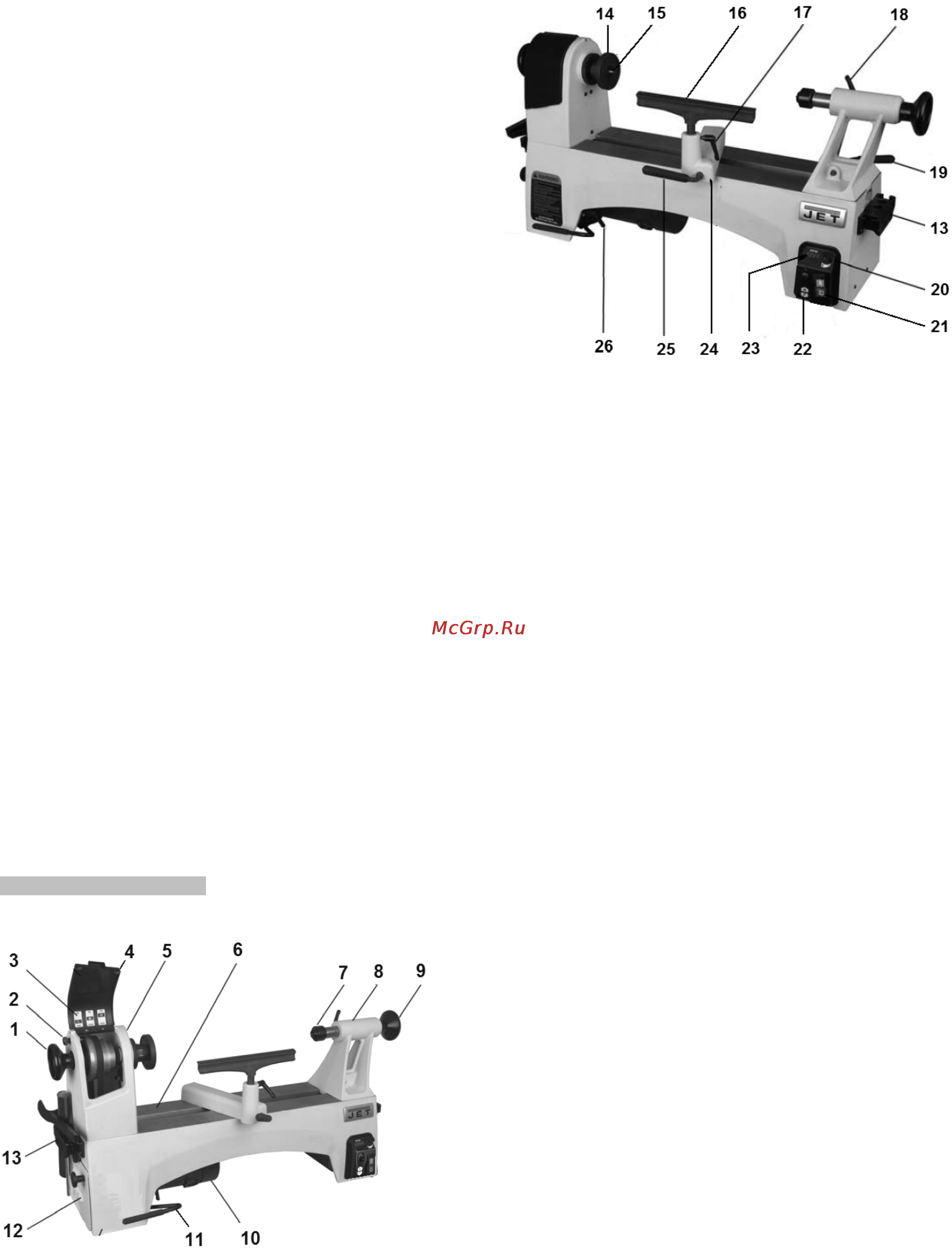

Рис. 1
Рис. 2
1. Маховик шпинделя
2. Фиксатор шагового поворота
3. Таблица скоростей вращения
4. Крышка верхнего шкива
5. Передняя бабка
6. Станина
7. Вращающийся центр
8. Задняя бабка
9. Маховик пиноли
10. Двигатель постоян. тока
11. Рычаг натяжения ремня
12. Крышка нижнего шкива
13. Отсек для инструментов/кабеля
14. Планшайба
15. Центр
16. Подручник
17. Ручка опоры подручника
18. Фиксатор пиноли
19. Фиксатор задней бабки
20. Ручка регулировки скорости (реостат)
21. Переключатель ON/Off
22. Переключатель реверса
23. Индикатор значения частоты вращения
24. Опора подручника
25. Фиксатор опоры подручника
26. Ручка ослабления ремня
3.2 Характеристики
Диаметр вращения над станиной 318 мм
Диаметр вращение над основанием подручника 240 мм
Расстояние между центрами 500 мм
Диапазонов скоростей 3
Диапазон числа оборотов шпинделя L 60 - 900 об/мин
Диапазон числа оборотов шпинделя M
110 – 1800 об/мин
Диапазон числа оборотов шпинделя H
220 - 3600 об/мин
Шпиндель M33x3,5 DIN 800
Конус шпинделя передней бабки MT 2
Пошаговый поворот шпинделя 24x15°
Диаметр отверстия в шпинделе 9,5 мм
Конус шпинделя задней бабки MT 2
Диаметр отверстия задней бабки 9,5 мм
Ход пиноли задней бабки 57 мм
