инструкция по эксплуатации станка JET мод. JDP-10M, JDP-13M
5
4.2 Уровень шума
Уровень мощности звука (согласно EN 11202):
Холостой ход ......................................... 69,6 дБ(A)
Обработка ................................................. 79 дБ(A)
Приведенные значения относятся к уровню ис-
пускания шума и не являются необходимым
уровнем для безопасной работы.
Эта информация пригодна для того, чтобы дать
возможность пользователю станка лучше оце-
нить подвержение опасности и возможные риски.
4.3 Объем поставки
Опорная плита станка
Стойка и направляющая стола
Сверлильная головка
Сверлильный стол
Зажимная ручка направляющей стола
Рукоятка направляющей стола
3 рычага подачи
Быстрозажимной сверлильный патрон 1-16мм
Оправка сверлильного патрона MK-2 / B16
Защитный экран
Пробойный клин
Инструмент для обслуживания
Принадлежности для монтажа
Инструкция по эксплуатации
Деталировка
5. Транспортировка и пуск в эксплуатацию
5.1. Транспортировка и установка
Установка станков должна производиться в за-
крытых помещениях, при этом являются вполне
достаточными условия обычной мастерской.
Поверхность, на которой устанавливается ста-
нок, должна быть достаточно ровной и способ-
ной выдерживать нагрузки.
При необходимости станок можно жестко закре-
пить на устанавливаемой поверхности.
По соображениям упаковки станок поставляется
не полностью смонтированным.
5.2 Монтаж
Если Вы при распаковке обнаружили поврежде-
ния вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запус-
кайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соответст-
вии с требованиями охраны окружающей среды.
Удаляйте защитную транспортную смазку с по-
мощью мягких растворителей.

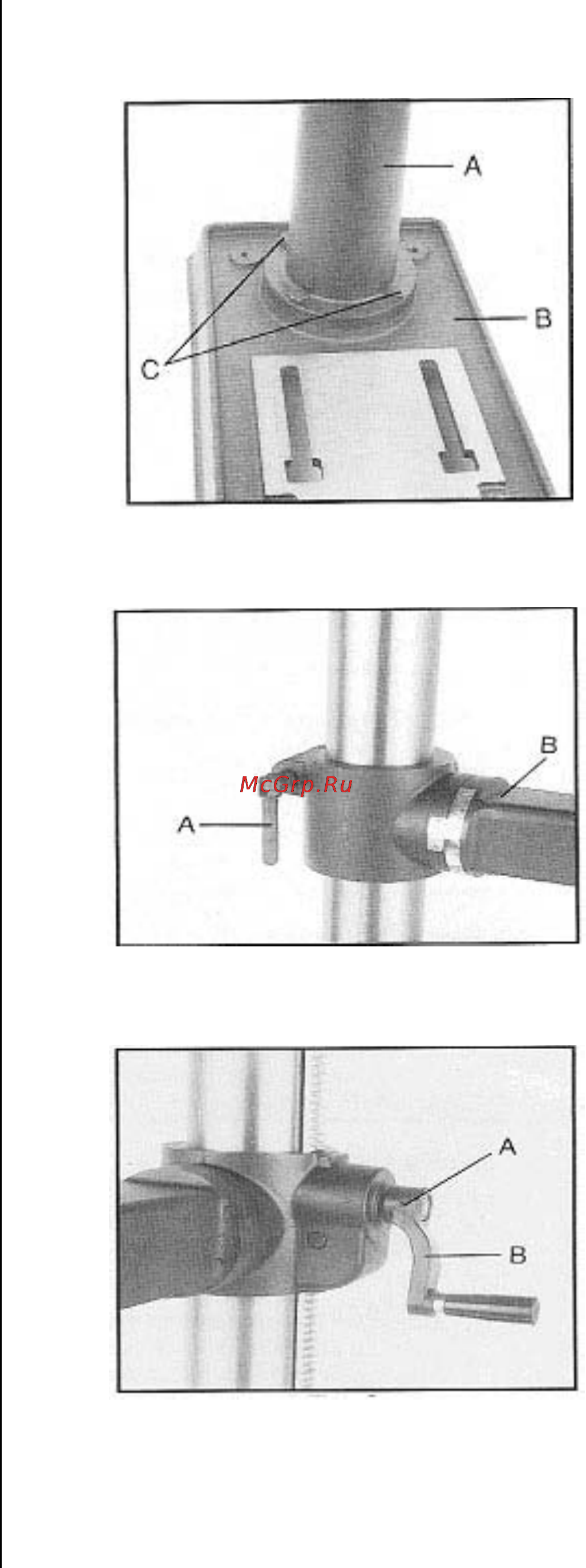

Закрепите стойку (A, Рис. 1) на опорной плите
станка (B, Рис. 1); хорошо затяните 4 шестигран-
ных винта (C, Рис. 1).
Рис.1
Прикрутите зажимную ручку (A, Рис. 2) к цапфе
стола (B, Рис. 2).
Рис.2
Наденьте коленчатую рукоятку стола (B, Рис. 3) на
цапфу.
Рис.3
Установите резьбовой штифт (A, Рис. 3) напротив
уплощения цапфы и плотно затяните его.
Установите сверлильный стол и зафиксируйте его.
Установите сверлильную головку.
