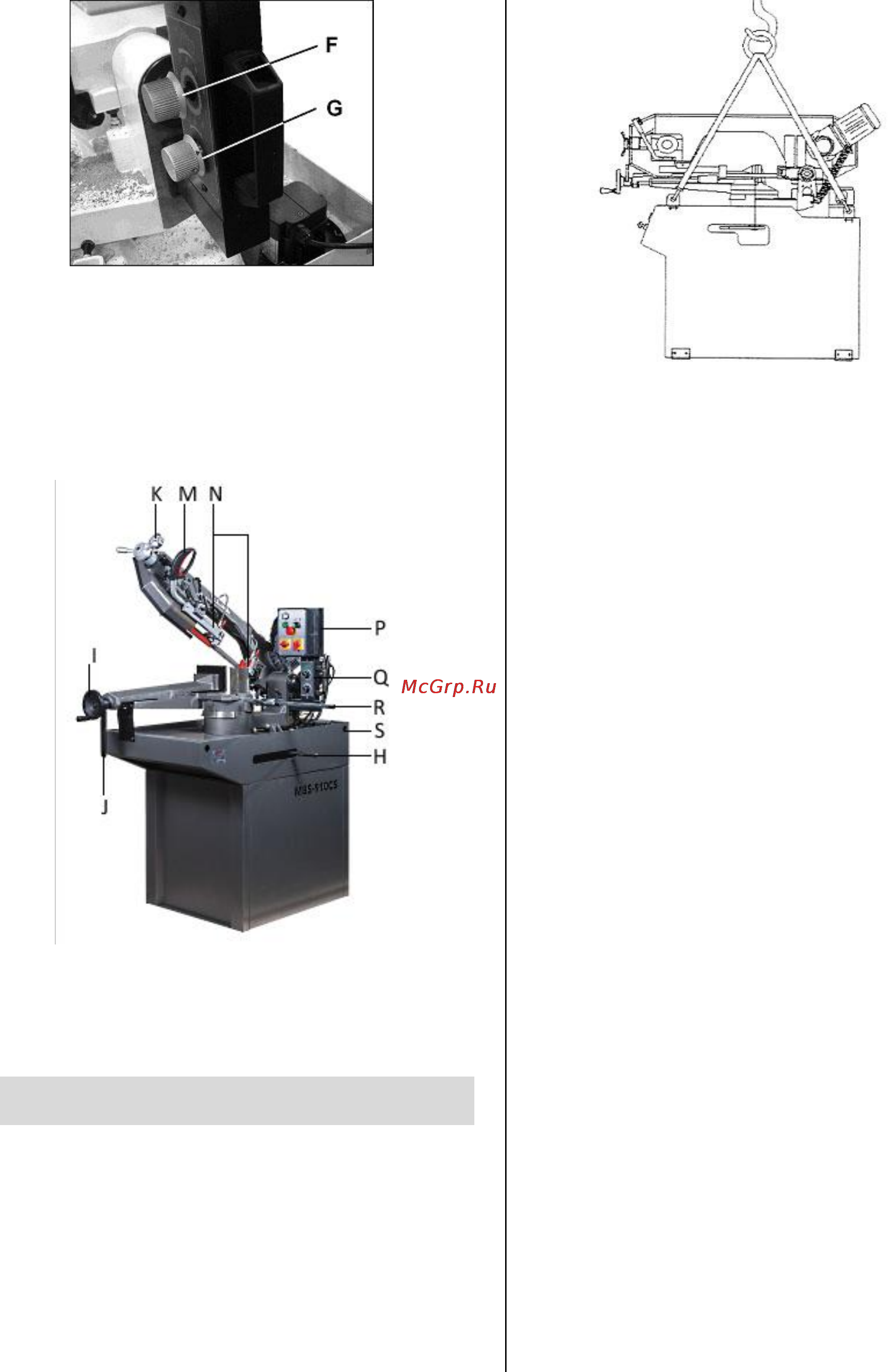

Руководство по эксплуатации станка JET MBS-910CS 7
Рис. 1а
H Фиксатор поворотной пильной рамы
I Маховик подвижной губки тисков
J Рукоятка быстрого зажима
K Рукоятка натяжения полотна с индикатором
M Рукоятка подъема пильной рамы
N Регулируемые направляющие полотна
P Пульт управления
Рис. 2
Q Пульт управления подачей пильной рамы
R Регулируемый концевой упор
S Отверстия для подъема станка
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1.Транспортировка и установка
Переместите станок из транспортировочной тары
на желаемое место.
Используйте такелажные ленты, расположив их,
таким образом, как показано на Рис. 3.
Рис. 3
ВНИМАНИЕ!
Масса станка
MBS-910CS…. 220 кг.
Убедитесь, что Ваши подъемные устройства
обладают достаточной грузоподъемностью и
находятся в надлежащем состоянии. Никогда не
стойте под подвешенным грузом.
Станок спроектирован для работы в закрытых
помещениях и должна быть неподвижно
установлена на прочной и выровненной
поверхности.
По соображениям упаковки станок поставляется не
полностью смонтированным.
4.2 Монтаж
Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запускайте
станок в работу.
Утилизируйте, пожалуйста, упаковку в
соответствии с требованиями охраны окружающей
среды.
Удаляйте защитную смазку от ржавчины с
помощью мягких растворителей.
4.3 Подключение к электрической сети
Подсоединение к сети со стороны клиента, а также
применяемые удлинительные проводники
должны соответствовать предписаниям.
Напряжение сети и частота должны
соответствовать рабочим параметрам, указанным
на фирменной табличке.
Установленное потребителем защитное устройство
должно быть рассчитано на 16 А.
Применяйте для подсоединения только
проводники с обозначением H07RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
