Руководство по эксплуатации станка JET MBS-910CS 9
Капните на ленточное полотно несколько капель
маловязкого масла.
Станки комплектуются одним ленточным
полотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
Ваших заготовок, пользуйтесь таблицей подбора
полотен в каталоге JET или инструкции.
ВНИМАНИЕ: при чрезмерном натяжении возможен
разрыв полотна, при недостаточном -
проскальзывание ведущего шкива, закусывание
полотна в заготовке или увод от
перпендикулярного реза.

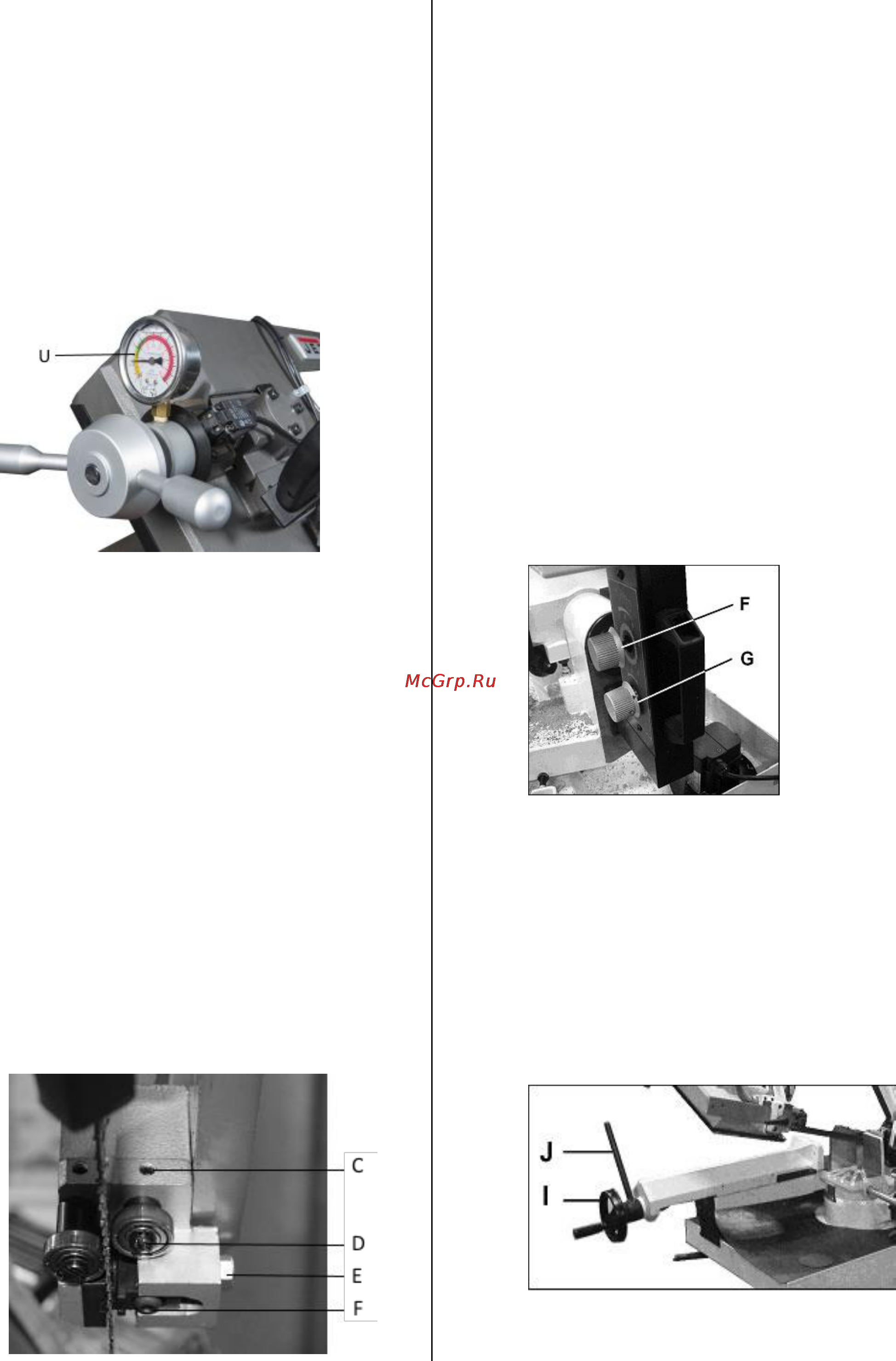

Рис.6
Установите защиту ленточного полотна (красного
цвета) и щеткодержатель, а затем закройте кожух
шкивов.
Подсоедините станок к источнику питания.
6.3 Наладка направляющих ленточной пилы
Отключите станок от источника питания.
Продвиньте направляющие ленточной пилы как
можно ближе к распиливаемой заготовке.
6.4 Регулировка направляющих роликов
Отключите станок от источника питания.
Ослабьте винт (F). Ослабьте контргайку (E) и,
вращая регулировочный винт, отодвиньте
подвижный сухарь от полотна пилы.
Ослабьте фиксирующие винты (С) и отрегулируйте
эксцентриковые втулки (D) таким образом, чтобы
расстояние от полотна до ролика было 0,05 мм, а
полотно находилось вплотную к неподвижному
сухарю, рис. 7. Затяните фиксирующие винты (С).
Рис.7
Придвиньте регулировочным винтом подвижный
сухарь к полотну пилы и зафиксируйте гайку (Е) и
винт (F).
6.5 Наладка движения пилы
ВНИМАНИЕ!
Для наладки движения ленточного полотна
необходимо запустить пилу, открыв
предварительно кожух шкивов. Данная наладка
должна выполняться только квалифицированными
работниками. Неправильные действия могут
привести к тяжелым травмам.
Движение ленточного полотна было определено и
установлено заводом изготовителем и не требует
дополнительной наладки.
6.6 Наладка скорости подачи
Вы можете контролировать подачу ленточного
полотна сверху вниз при помощи ручки
регулировки вращающихся цилиндров (F) и
фиксировать пилу при помощи
включения/отключения вращения цилиндра (G).
Рис. 10
Для распила тонкостенных деталей (сортового
проката, труб и т.д.) требуется низкая скорость
подачи во избежание чрезмерного износа
ленточного полотна.
6.7 Наладка зажимного механизма
Используйте быстрый ручной зажим (J) открытия и
закрытия фиксатора зажима.
Для наладки зажимного механизма используйте
маховик (I).
Рис.11
