Руководство по эксплуатации станка JET MBS-910CSD 6
3.1 Технические характеристики
Зона обработки:
при 90°, профиль ............. Ø225, □200, 240х160 мм
сплошное сечение ..................................... Ø150 мм
при ±45°, профиль ........... Ø160, □140, 155х115 мм
при 60°, профиль ................... Ø90, □85, 85x100 мм
Скорость движения полотна ............. 35, 70 м/мин
Размер ленточного полотна ......... 27х0,9х2455 мм
Диапазон поворота консоли .................. +45 - 60
Высота рабочего стола ................................. 980 мм
Сетевое питание ........................... 400В ~3/PE 50Гц
Выходная мощность ....................... 1,1 кВт/S
1
100%
Бак для СОЖ ......................................................... 8 л
Насос для СОЖ ............................................. 0,05 кВт
Габариты (ДхШхВ) .................... 1350х700х1326 мм
Габариты в упаковке .................. 1494х787х978 мм
Вес станка ........................................................ 260 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станка указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличения
ресурса его работы необходимо: регулярно
очищать электродвигатель от стружки и пыли;
контролировать надежность контактов
присоединенных силовых кабелей;
контролировать соответствие сечения силового
или удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию и
проведение работ на оборудовании оснащенного
электродвигателем напряжением питания 400В,
50Гц.
3.3 Стандартное исполнение
Станок в сборе
Биметаллическое ленточное полотно
Регулируемый концевой упор
Гидравлический цилиндр подачи
Система подвода СОЖ
Монтажный комплект
Инструкция по эксплуатации на русском языке
Деталировка станка
Станки комплектуются одним ленточным
полотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
ваших заготовок, пользуйтесь таблицей подбора
полотен в каталоге JET или инструкции.
Помните: что в зависимости от профиля и сечения
отрезаемой заготовки необходимо подбирать и
устанавливать на станке ленточное полотно с
соответствующим шагом и формой зуба. В
инструкции представлены, носящие
информационный характер рекомендации по
выбору и эксплуатации ленточных полотен.
3.4 Описание станка

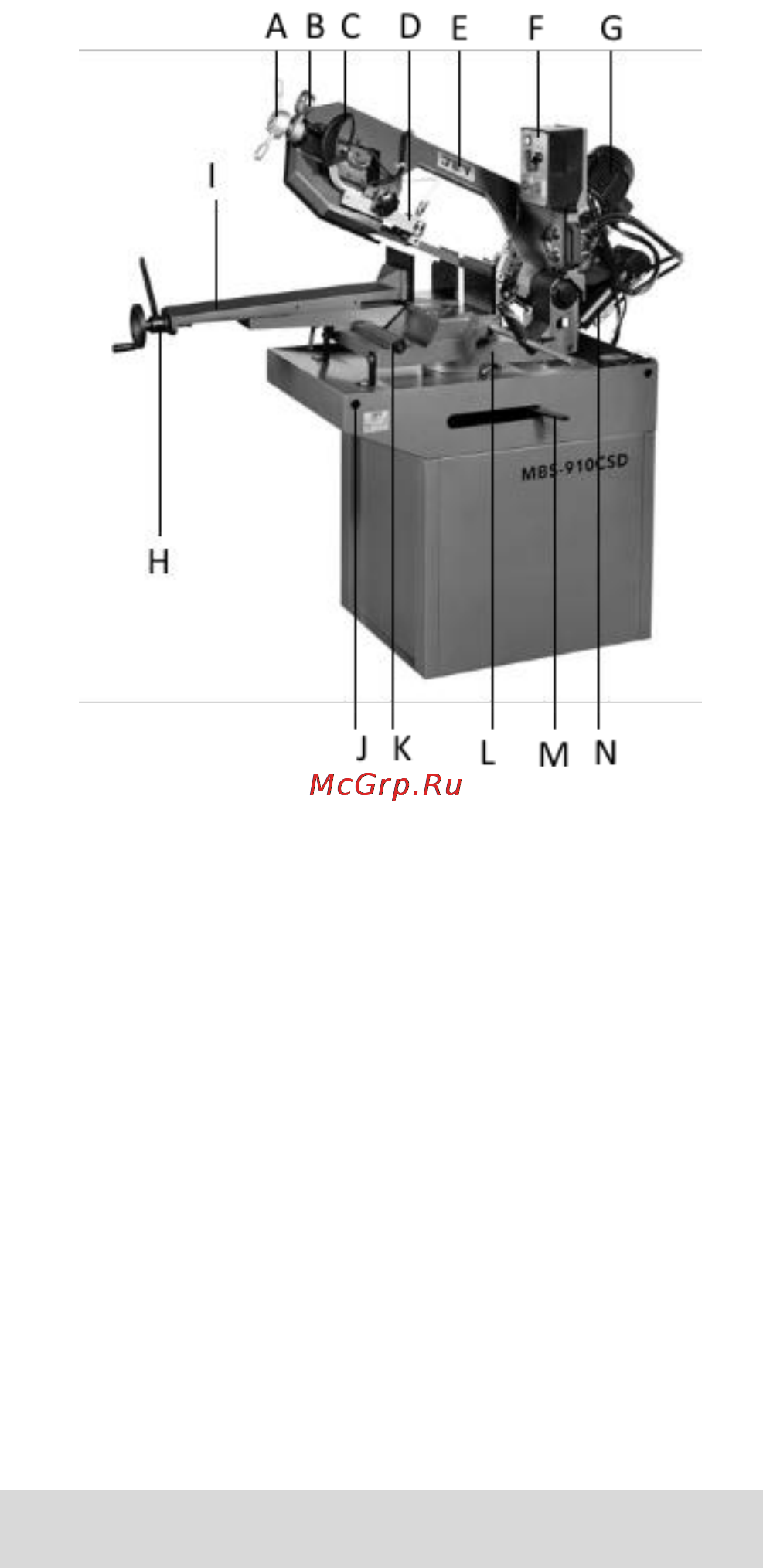

Рис. 1
A Ручка натяжителя полотна
B Индикатор натяжения полотна
C Рукоятка подъема рамы
D Направляющая полотна с трубкой подачи СОЖ
E Пильная рама
F Пульт управления станка
G Двигатель
H Маховик и рукоятка быстрозажимных тисков
I Подвижная часть тисков
J Транспортировочное отверстие на тумбе станка
K Направляющая поперечного перемещения
тисков
L Концевой упор заготовки
M Ручка фиксации поворота рамы
N Цилиндр гидроразгрузки
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1.Транспортировка и установка
Переместите станок из транспортировочной тары
на желаемое место.
