Руководство по эксплуатации станка JET MBS-910CSDV 8
После завершения реза, произойдет остановка
пилы.
Выключение пилы осуществляется кнопкой (Е,
рис.3) или кнопкой аварийной остановки станка (В,
рис.3).
6. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ.
Общие указания:
Перед работами по наладке и регулировке станок
должен быть предохранен от непроизвольного
включения.
Вытащите сетевой штекер!
6.1 Изменение скорости движения пилы
Придерживайтесь правила: чем тверже металл,
тем более низкой должна быть скорость резки.
35 м/мин - Для углеродистой, легированной стали
или бронзы.
70 м/мин) - Для алюминия или других легких
материалов.
ВНИМАНИЕ!: Не изменяйте скорость движения
пилы во время работы станка.
6.2 Замена полотна.
Отключите станок от источника питания.
Полотно должно удовлетворять требованиям
технической спецификации.
Перед установкой проверьте полотно на предмет
наличия дефектов (трещин, поломанных зубцов,
деформаций). Не используйте неисправные
ленточные полотна.
Во время работы с полотном надевайте
подходящие перчатки.
Поднимите пильную раму в вертикальное
положение и зафиксируйте её (закройте кран
гидроцилиндра F и G).
Откройте кожухи шкивов.
Сдвиньте направляющую ленточной пилы (N, Рис.
2) от колеса к центру.
Снимите щеткодержатель и защитные щитки
ленточного полотна (красного цвета).
Ослабьте натяжение ленточного полотна и
снимите его.
Установите новое ленточное полотно и убедитесь,
что зубья направлены по направлению
распиловки. (Рис. 5).

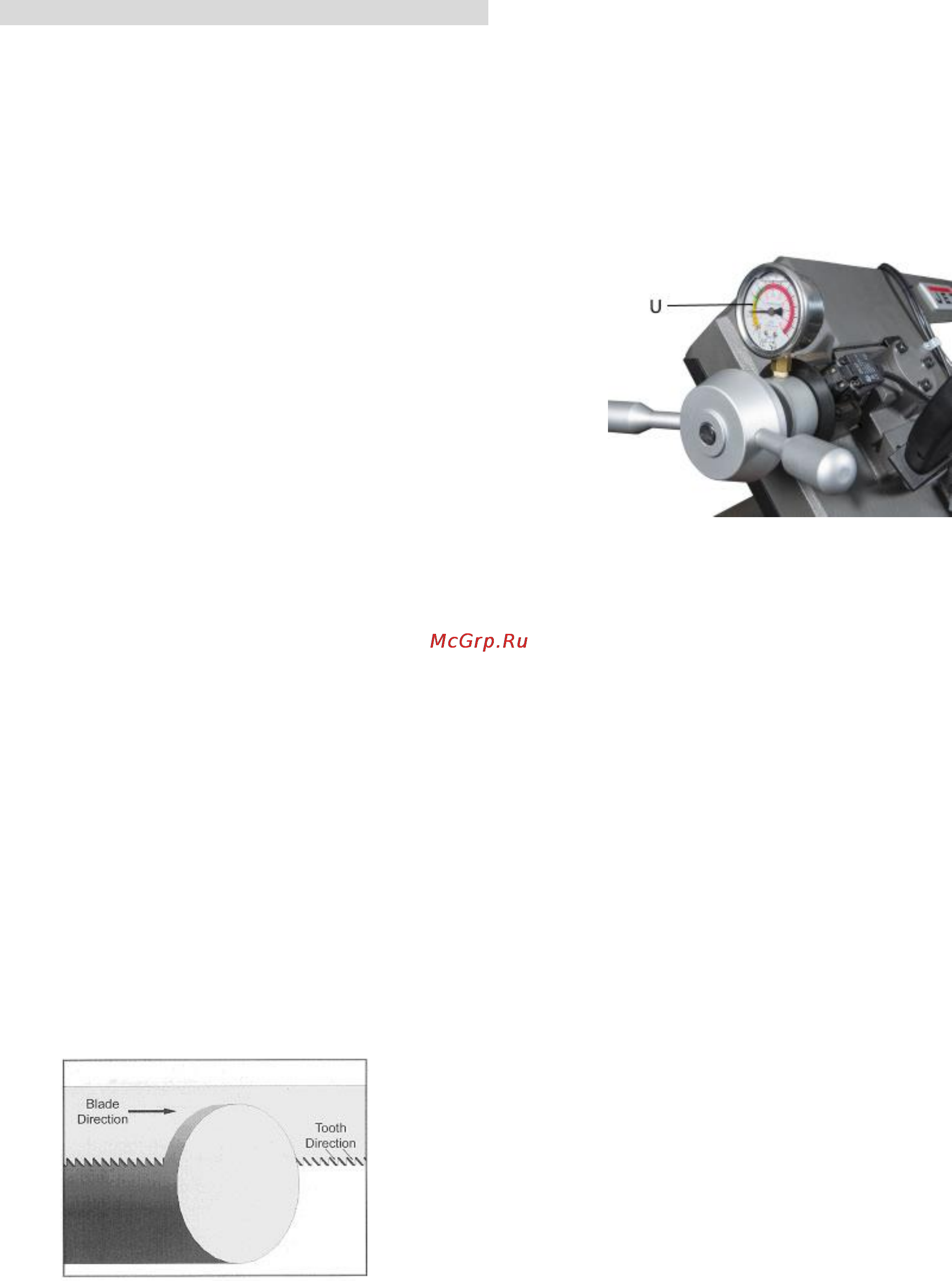

Рис. 5
Поворачивайте ручку натяжения до тех пор, пока
не будет достигнуто нужное натяжение пилы на
шкале натяжения (U) зеленого цвета. (рис.6)
Капните на ленточное полотно несколько капель
маловязкого масла.
Станки комплектуются одним ленточным
полотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
Ваших заготовок, пользуйтесь таблицей подбора
полотен в каталоге JET или инструкции.
ВНИМАНИЕ: при чрезмерном натяжении возможен
разрыв полотна, при недостаточном -
проскальзывание ведущего шкива, закусывание
полотна в заготовке или увод от
перпендикулярного реза.
Рис.6
Установите защиту ленточного полотна (красного
цвета) и щеткодержатель, а затем закройте кожух
шкивов.
Подсоедините станок к источнику питания.
6.3 Наладка направляющих ленточной пилы
Отключите станок от источника питания.
Продвиньте направляющие ленточной пилы как
можно ближе к распиливаемой заготовке.
6.4 Регулировка направляющих роликов
Отключите станок от источника питания.
Ослабьте винт (F). Ослабьте контргайку (E) и,
вращая регулировочный винт, отодвиньте
подвижный сухарь от полотна пилы.
Ослабьте фиксирующие винты (С) и отрегулируйте
эксцентриковые втулки (D) таким образом, чтобы
расстояние от полотна до ролика было 0,05 мм, а
полотно находилось вплотную к неподвижному
сухарю, рис. 7. Затяните фиксирующие винты (С).
