Руководство по эксплуатации станка JET MBS-911CSD 6
Опасность повреждения двигающимся полотном
пилы в рабочей зоне.
Опасность от разлома полотна пилы.
Опасность из-за разлетающейся стружки и частей
заготовок.
Опасность из-за шума и летящей стружки.
Обязательно надевайте средства индивидуальной
защиты, такие как защитные очки и наушники.
Опасность поражения электрическим током при
неправильной прокладке кабеля.
3. СПЕЦИФИКАЦИЯ СТАНКА
3.1 Технические характеристики
Зона обработки:
при 90°, профиль ............. Ø240, □240, 270х220 мм
при ±45°, профиль ........... Ø200, □200, 200х200 мм
при 60°, профиль ............. Ø125, □125, 125x125 мм
Скорость движения полотна ............. 37, 76 м/мин
Размер ленточного полотна ......... 27х0,9х2730 мм
Диапазон поворота консоли .................. +45 - 60
Сетевое питание ........................... 400В ~3/PE 50Гц
Мощность двигателя ...................... 1,2 кВт/S
1
100%
Габариты (ДхШхВ) .................... 1550х800х1480 мм
Масса станка ................................................... 310 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станка указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличения
ресурса его работы необходимо: регулярно
очищать электродвигатель от стружки и пыли;
контролировать надежность контактов
присоединенных силовых кабелей;
контролировать соответствие сечения силового
или удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию и
проведение работ на оборудовании оснащенного
электродвигателем напряжением питания 400В,
50Гц.
3.2 Стандартное исполнение
Станок в сборе
Биметаллическое ленточное полотно
Регулируемый концевой упор
Гидравлический цилиндр разгрузки
Система подвода СОЖ
Монтажный комплект
Инструкция по эксплуатации на русском языке
Деталировка станка
Станки комплектуются одним ленточным
полотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
ваших заготовок, пользуйтесь таблицей подбора
полотен в каталоге JET или инструкции.
Помните: что в зависимости от профиля и сечения
отрезаемой заготовки необходимо подбирать и
устанавливать на станке ленточное полотно с
соответствующим шагом и формой зуба. В
инструкции представлены, носящие
информационный характер рекомендации по
выбору и эксплуатации ленточных полотен.
3.3 Описание станка

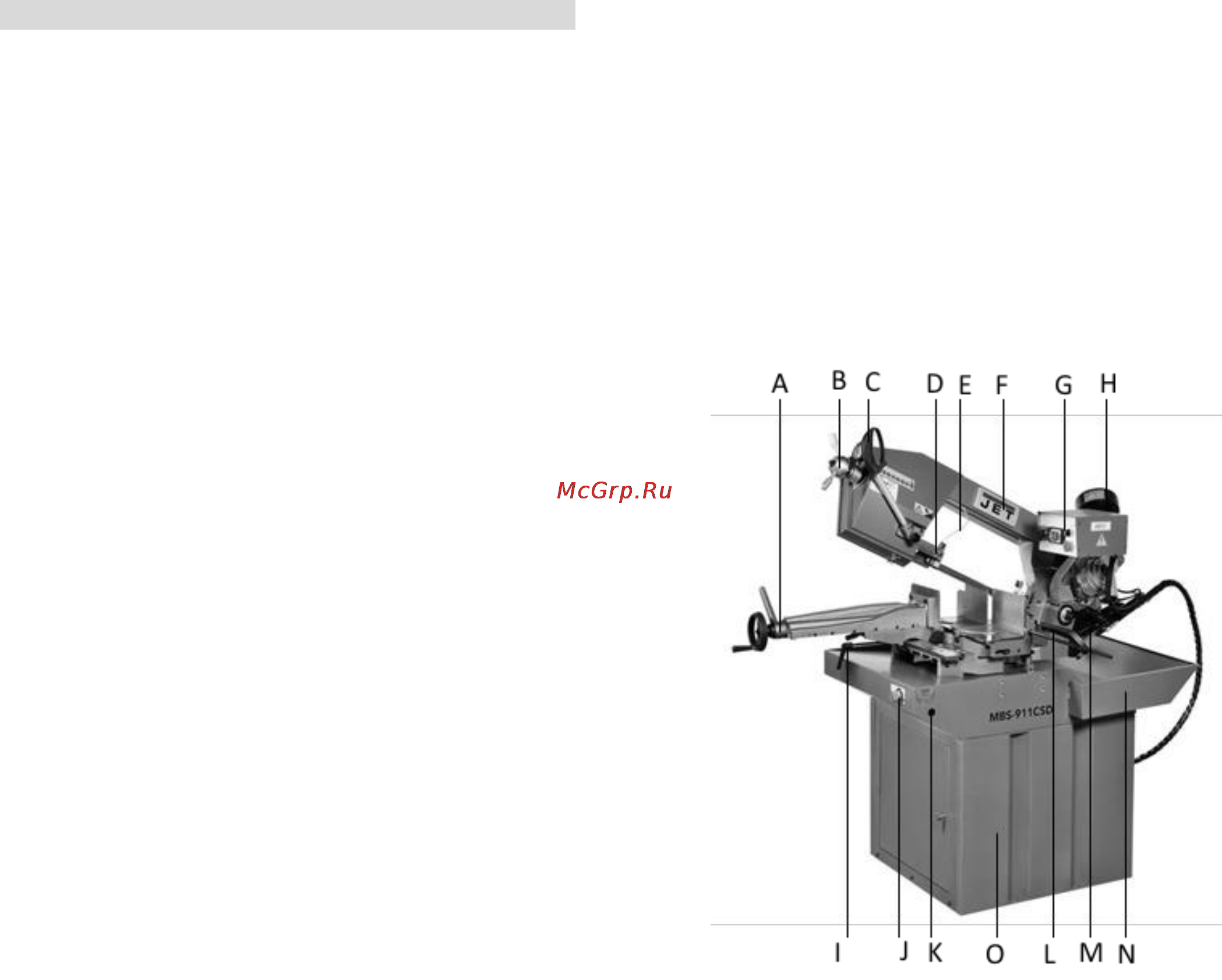

Рис. 1
A Быстрозажимной механизм тисков
B Натяжитель полотна с тензометром
C Рукоятка подъема рамы с кнопкой включения
D Направляющая пильного полотна
E Трубка системы подачи СОЖ
F Пильная рама
G Пульт управления станка
H Двигатель
I Ручка фиксатора перемещения тисков
J Регулятор скорости подачи рамы
K Монтажное отверстие
L Концевой упор заготовки
M Цилиндр гидроразгрузки
