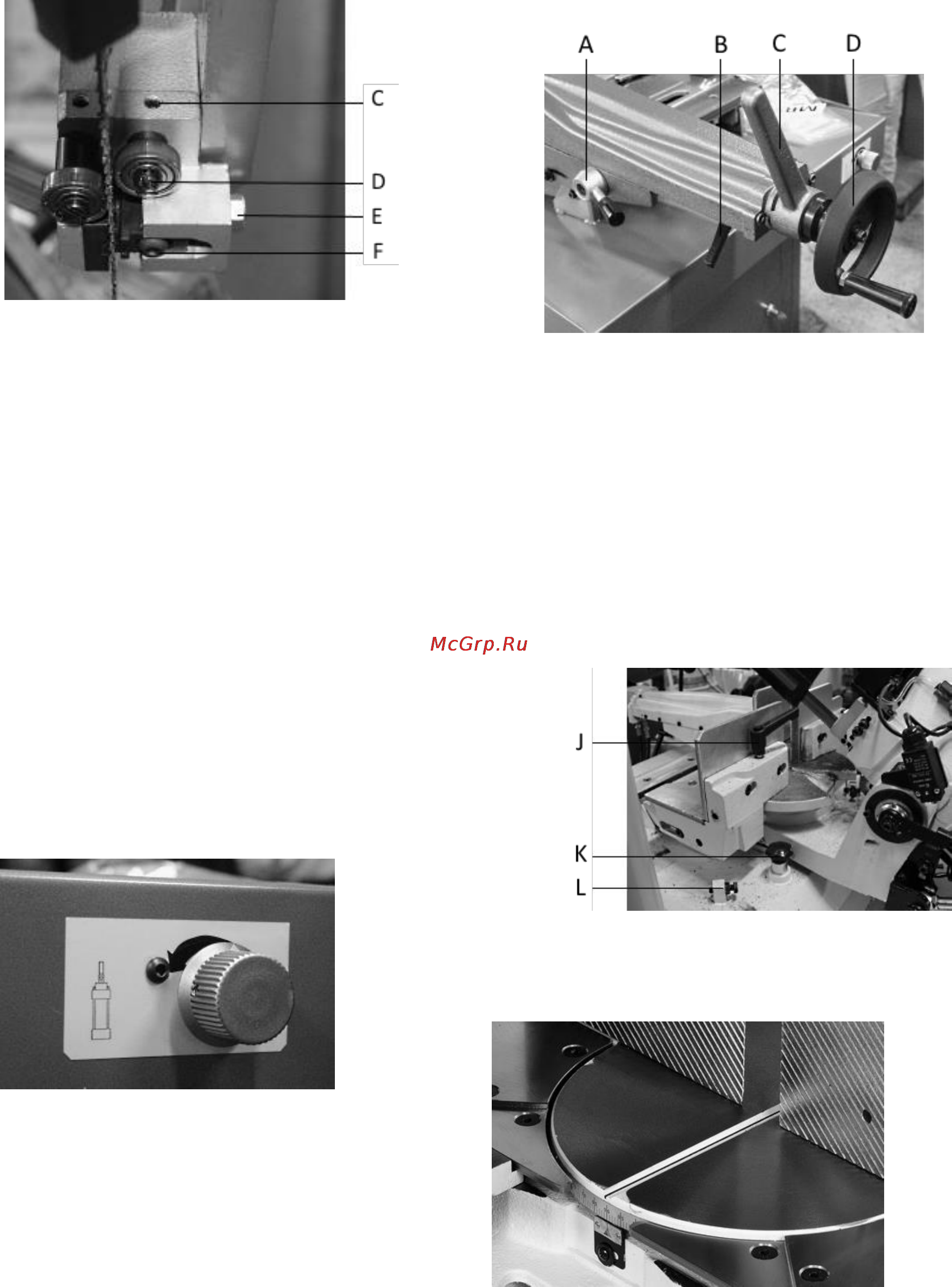

Руководство по эксплуатации станка JET MBS-911CSD 9
Рис.7
Придвиньте регулировочным винтом подвижный
сухарь к полотну пилы и зафиксируйте гайку (Е) и
винт (F).
6.5 Регулировка положения полотна на шкивах
ВНИМАНИЕ!
Для наладки движения ленточного полотна
необходимо запустить пилу, открыв
предварительно кожух шкивов. Данная наладка
должна выполняться только квалифицированными
работниками. Неправильные действия могут
привести к тяжелым травмам.
Движение ленточного полотна было определено и
установлено заводом изготовителем и не требует
дополнительной наладки.
6.6 Наладка скорости подачи
Регулировка скорости подачи производится
ручкой, расположенной на фронтальной части
напольной стойки (рис.8).
Рис. 8
Для распила тонкостенных деталей (сортового
проката, труб и т.д.) требуется низкая скорость
подачи во избежание чрезмерного износа
ленточного полотна.
6.7 Наладка зажимного механизма
Для быстрого зажима заготовки, поверните ручку
(А, рис.9) и придвиньте губку тисков вплотную к
заготовке. Верните ручку в исходное положение.
Маховиком (D, рис.9) отрегулируйте положение
губок таким образом, чтобы при повороте рычага
(С, рис.9) происходил плотный зажим заготовки в
тисках.
Рис.9
6.8 Установка угла распила
Угол распила пильной рамы может быть
отрегулирован для распиливания заготовок под
углом от 45 градусов влево до 60 градусов вправо.
Для поворота рамы ослабьте рукоять (J, рис.10) и
поверните пильную раму до требуемого угла.
Зафиксируйте раму поворотом рукоятки.
Для быстрой установки рамы в положении 90
градусов пользуйтесь стопором (К, рис.10).
Для быстрой установки рамы в положение 45
градусов, пользуйтесь ограничительным винтом (L,
рис.11)
Рис.10
Угол поворота можно контролировать по
транспортиру, размещенному на передней части
тисков.
Всегда проверяйте установленный угол при
помощи комбинированного угольника,
расположенного напротив ленточного полотна и
зажимного механизма.
При левостороннем повороте рамы необходимо
переставить тиски в правое положение. Ослабьте
