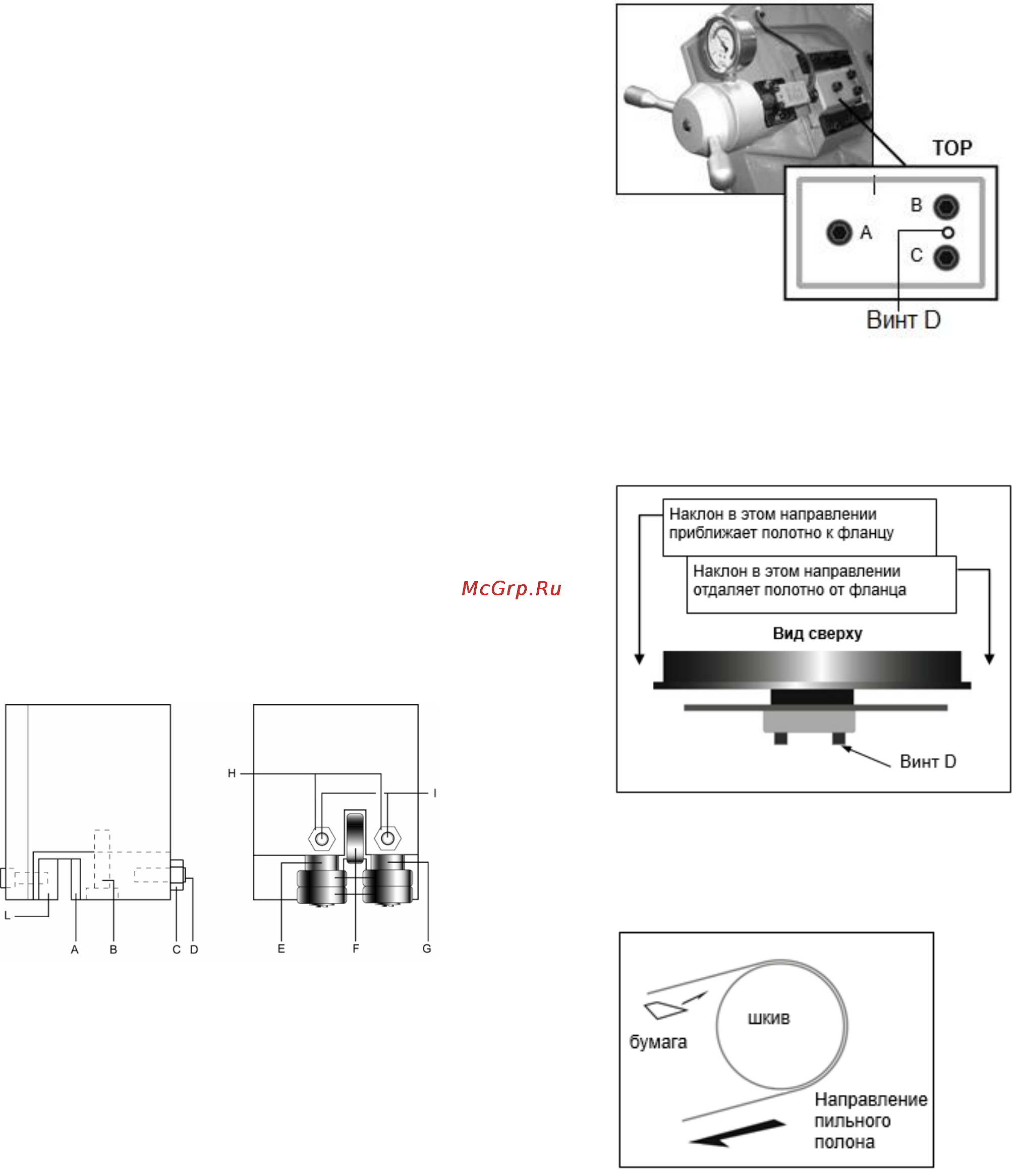

Руководство по эксплуатации станка JET MBS-1013CSD 10
6.4 Регулировка направляющих роликов
Если требуется заменить пильное полотно,
убедитесь в том, что толщина нового полотна 0.9
мм, на эту толщину настроены накладки.
Для пильных полотен другой толщины потребуется
следующая регулировка:
Ослабьте винт (В), гайку (С) и установочный винт
(D), чтобы увеличить расстояние между
накладками.
Ослабьте гайки (Н) и установочный винты (I) и
поверните оси (E-G), чтобы увеличить расстояние
между подшипниками (F).
Для установки нового полотна: отрегулируйте
прокладку (А) по новому пильному полотну, затем
ослабьте установочный винт, чтобы обеспечить
зазор 0,04 мм. Этот зазор позволит пильному
полотну перемещаться. Затяните соответствующую
гайку и винт (В). Поворачивайте оси (E-G) до тех
пор, пока подшипники не расположатся напротив
пильного полотна, как показано на рисунке, и
затяните установочные винты (I) и гайку (H).
Убедитесь, что между пильным полотном и
верхними зубьями накладки (L) имеется зазор как
минимум 0,2-0,3 мм; при необходимости ослабьте
винты, которые крепят направляющие блоки, и
произведите соответствующую регулировку.
Рис.12
6.5 Регулировка полотна на шкивах
ВНИМАНИЕ!
Для наладки движения ленточного полотна
необходимо запустить пилу, открыв
предварительно кожух шкивов. Данная наладка
должна выполняться только квалифицированными
работниками. Неправильные действия могут
привести к тяжелым травмам.
Ослабьте винты A, B и C.
С помощью шестигранного ключа отрегулируйте
винты D, чтобы настроить наклон маховика.
При повороте установочного винта D по часовой
стрелке шкив наклоняется таким образом, что
пильное полотно перемещается ближе к фланцу.
При повороте установочного винта D против
часовой стрелки шкив наклоняется таким образом,
что пильное полотно перемещается дальше от
фланца.
Рис.13
Если пильное полотно переместилось слишком
далеко,
оно может соскочить.
После окончания регулировки затяните винты в
следующем порядке: A, B и C.
Рис.14
6.6 Проверка регулировки пильного полотна
Возьмите полоску бумаги и проведите ею между
пильным полотном и шкивом во время его
движения.
Рис.15
Если бумага будет разрезана, значит, пильное
полотно движется слишком близко к фланцу.
Отрегулируйте положение пильного полотна еще
раз.
Если вы заметили, что пильное полотно движется
слишком далеко от фланца, снова отрегулируйте
его.
6.7 Наладка зажимного механизма
Маховиком (B, рис.16) отрегулируйте положение
губок таким образом, чтобы при повороте рычага
