Руководство по эксплуатации станка JET MBS-910VDAS 12

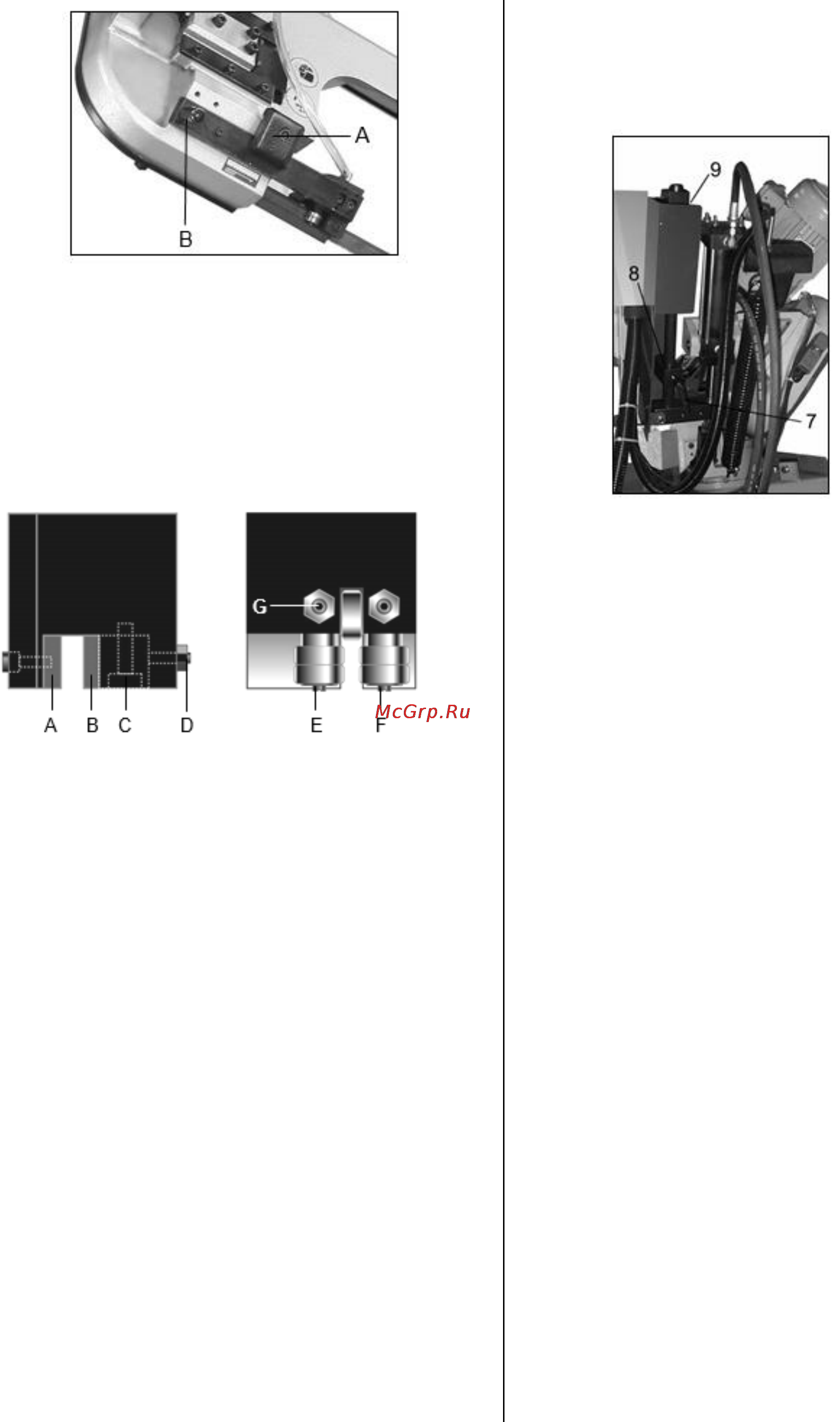

Рис.10
Пильное полотно направляется с помощью
накладок и подшипников, установленных при
изготовлении станка таким образом, чтобы зазор
между накладками, подшипниками и пильным
полотном был минимален, как показано на
рисунке. Если требуется заменить пильное
полотно, убедитесь в том, что толщина нового
полотна 0.9 мм, на эту толщину настроены
накладки и подшипники.
Рис.11
Для пильных полотен другой толщины потребуется
следующая регулировка:
Примечание: положение накладки (A) и
подшипника (F) фиксировано и не может быть
отрегулировано.
Ослабьте винт (C), гайку (D) и установочный винт
(D), чтобы увеличить расстояние между
накладками (A и B).
Ослабьте гайку (G) и установочный винт (G) и
поверните ось (E) с помощью отвертки со шлицом,
чтобы увеличить расстояние между подшипниками
(E и F).
Для установки нового полотна: отрегулируйте
прокладку (B) по новому пильному полотну, затем
ослабьте установочные винты, чтобы обеспечить
зазор 0.04 мм. Этот зазор позволит пильному
полотну перемещаться. Затяните гайку (D), винт (D)
и винт (C), поворачивайте ось (E) до тех пор, пока
подшипники не расположатся напротив пильного
полотна, как показано на рисунке, и затяните
установочный винт (G) и гайку (G).
6.3Регулировка крайних положений рамы
Устройство предназначено для сокращения
пассивной фазы рабочего цикла. Другими словами,
устройство исключает холостой ход, в тех случаях,
когда размер обрабатываемой заготовки намного
меньше максимально допустимого значения. На
практике устройство регулирует стартовую
позицию пилы при обработке вблизи заготовки,
независимо от ее размеров.
Рис.12
Осуществите следующие действия:
Подведите пильное полотно на расстояние 10 мм
от заготовки с помощью переключателей подъема
и опускания пильной рамы (C и D, рис.5).
Ослабьте ручку (7, рис.12), чтобы освободить
регулируемый упор (8) напротив ограничителя
хода (9).
Зафиксируйте ручку (7)
6.4 Смена пильного полотна
Чтобы сменить пильное полотно:
Поднимите пильную раму.
Ослабьте натяжение пильного полотна с помощью
маховика, снимите подвижную защитную крышку
пильного полотна, откройте крышки шкивов и
снимите старое пильное полотно со шкивов и
направляющих блоков.
Установите новое пильное полотно, разместив его
сначала между накладками, а затем на шкивах,
уделяя особое внимание направлению режущей
кромки зубьев.
Отрегулируйте натяжение пильного полотна и
убедитесь в том, что полотно правильно
расположено в гнезде шкивов.
Установите подвижную направляющую, крышки
шкивов, закрепите их соответствующими ручками.
Убедитесь в том, что защитный
микропереключатель активирован, иначе при
подключении к сети станок не включится.
