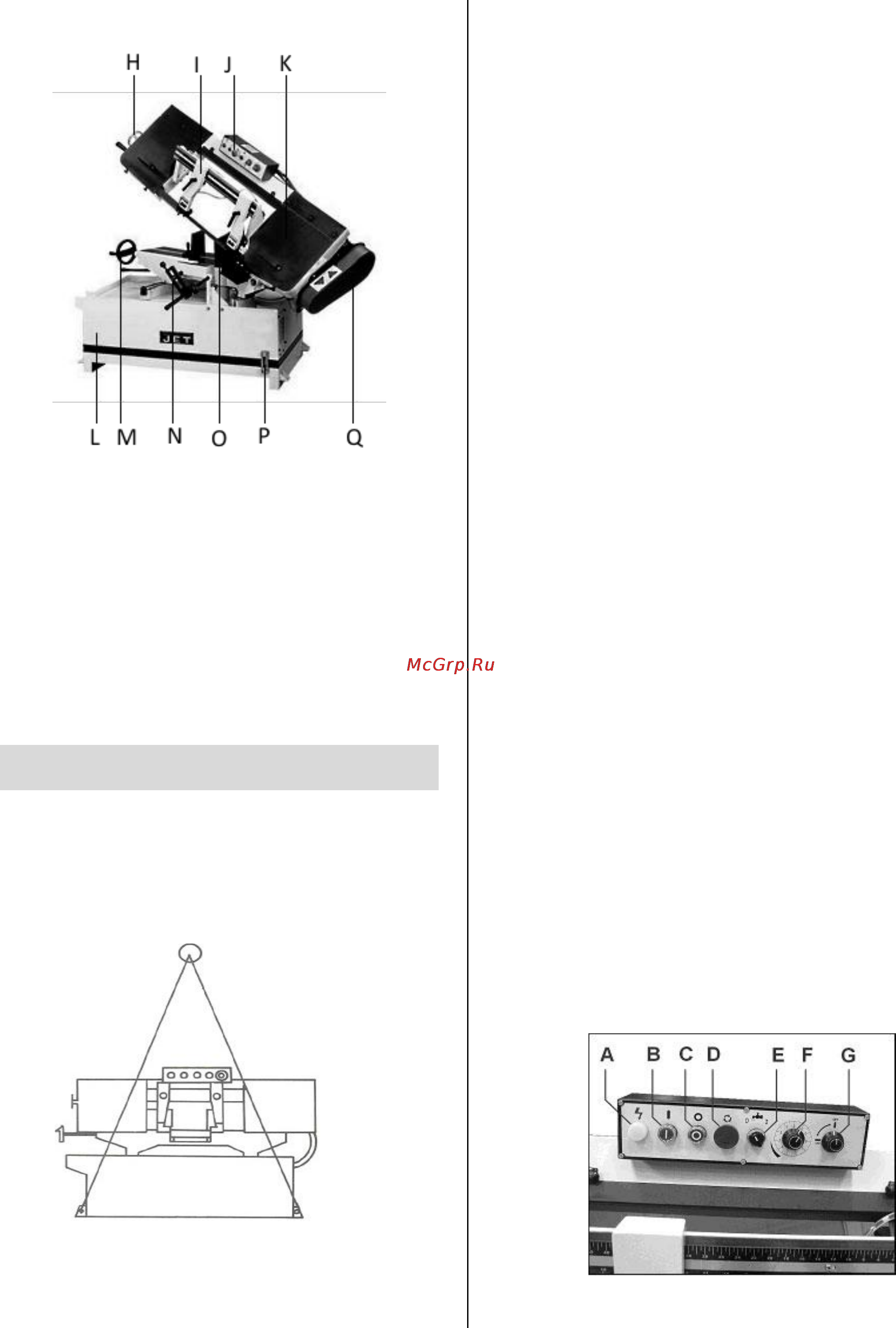

Руководство по эксплуатации станка JET MBS-1014W 7
F Регулирующий клапан
G Запорный клапан
Рис.2
H Рукоять натяжителя пильного полотна
I Направляющая пильного полотна
J Панель управления
K Защитный кожух шкива
L Опорная стойка
M Маховик зажима поворотных тисков
N Концевой упор
O Неподвижная губка тисков
P Индикатор уровня СОЖ
Q Коробка скоростей
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1 Транспортировка и установка
Поднимите станок с поддона и установите на
выбранное для него место.
Используйте при этом подъемные ленты, которые
должны быть расположены как это показано на
рис. 3.
Рис.3
Внимание:
Станок весит 355 кг.
Принимайте во внимание на достаточную
грузоподъемность и безупречное состояние
грузоподъемного механизма.
Не становитесь под висящим грузом.
Установка станка должна производиться в
закрытом помещении.
Поверхность установки должна быть достаточно
ровной и способной выдерживать нагрузки.
По соображениям упаковки станок поставляется не
полностью смонтированным.
4.2 Монтаж
Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запускайте
станок в работу.
Утилизируйте, пожалуйста, упаковку с учетом
охраны окружающей среды.
Удаляйте защитную смазку от ржавчины со стола
станка с помощью мягких растворителей.
4.3 Подсоединение к электрической сети.
Подключение к сети потребителем, а также
применяемые удлинители должны
соответствовать предписаниям.
Напряжение в сети и частота должны
соответствовать параметрам, указанным на
заводской табличке станка.
Установленное потребителем защитное устройство
должно быть рассчитано на ток 16 А.
Применяйте соединительные провода только с
маркировкой HO7RN-F.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
4.4 Ввод в эксплуатацию
Станок включается нажатием зеленой кнопки (B)
на пульте управления: нажатием красной кнопки
(C) станок может быть выключен.
Насос для подачи охлаждающего средства (E)
имеет независимое включение и выключение.
Кнопка аварийной остановки (D) находится
посередине корпуса пульта управления.
Рис.4
Указание:
