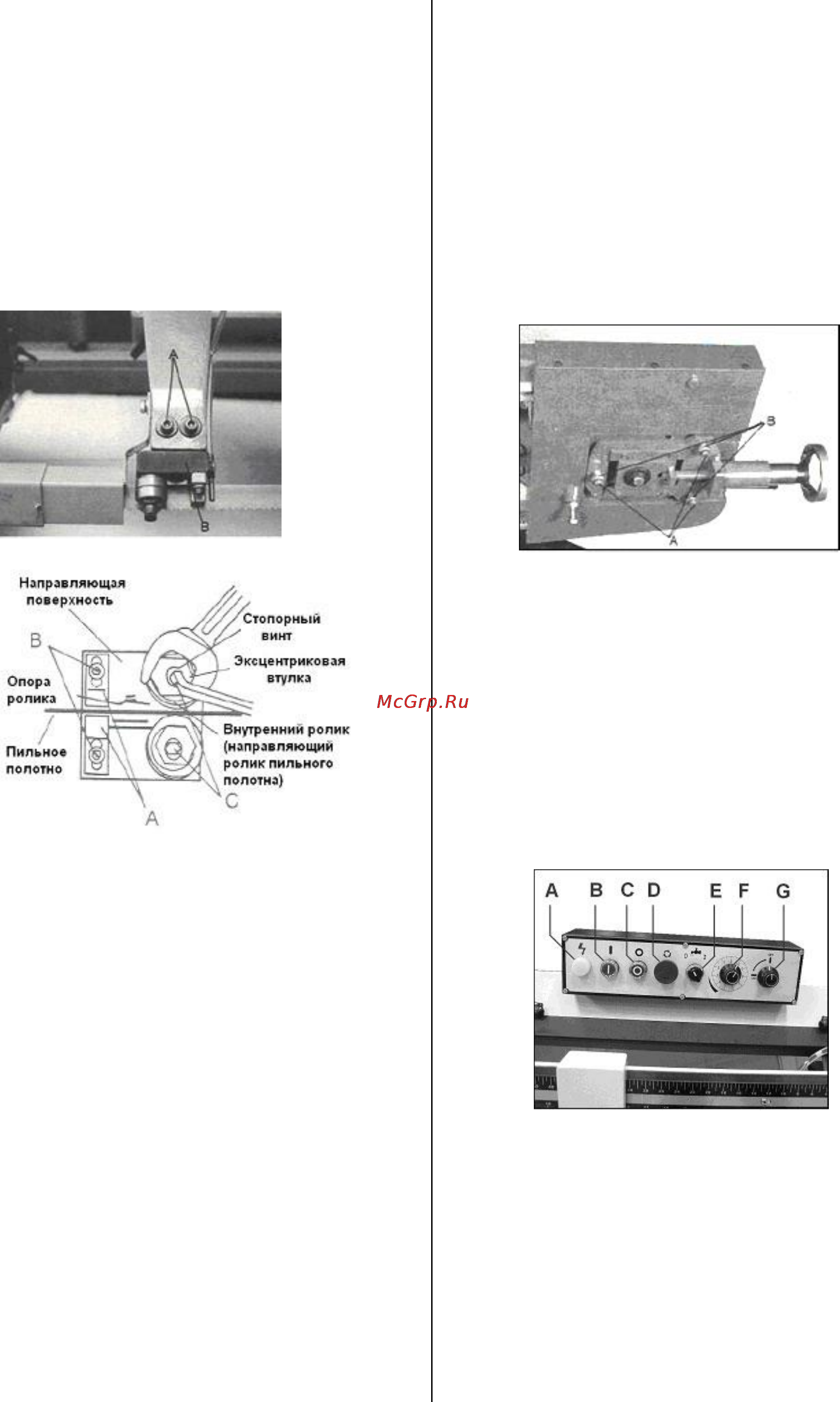

Руководство по эксплуатации станка JET MBS-1014W 9
6.3 Направляющая пильного полотна
Отключите подачу электрического тока, для чего
вытащите сетевой штекер.
Установите направляющие полотна пилы как
можно ближе к заготовке.
6.4 Регулировка направляющей роликов.
Отключите подачу электрического тока, для чего
вытащите сетевой штекер.
Ослабьте винты (A, рис. 7) и установите верхний
ролик на расстояние примерно 0,1мм от пильного
полотна.
Снова затяните винты.
Рис.7
Рис.8
Ослабьте винты (B, рис. 8) и отодвиньте сухари (A)
от пильного полотна.
Ослабьте гайку и поворачивайте ось эксцентрика
(C) пока зазор до пильного полотна не составит
0,05 мм.
Снова затяните гайку.
Снова подвиньте сухари (A) к пильному полотну и
затяните винты (B).
6.5 Регулировка движения ленты
Внимание:
Регулировка движения пильного полотна
возможна только при открытой крышке колес и
при работающем станке.
Регулировку движения пильного полотна
разрешается проводить только
квалифицированному персоналу.
Высокая опасность несчастного случая!
Движение пильного полотна устанавливается на
заводе изготовителе и не требует никакой
дополнительной юстировки.
Сначала проверьте правильность натяжения
пильного полотна.
Установите работу станка на самой медленной
скорости.
Пильное полотно должно перемещаться вблизи
буртика колеса, однако не сильно набегать на
буртик.
Если требуется дополнительная юстировка, то
ослабьте винты (A, рис. 9).
Регулировка движения пильного полотна
производится посредством ослабления или
затягивания 3-х установочных гаек (B).
Рис.9
Регулировка движения пильного полотна является
очень чувствительной, начинайте ее с поворота
установочных гаек на четверть оборота (B).
После проведенной регулировки движения
пильного полотна снова затяните винты (A).
6.6 Регулировка подачи резания
Скорость опускания кронштейна пилы может быть
установлена с помощью регулировочного клапана
(F, рис. 10).
Включение опускания производится запорным
клапаном (G).
Рис. 10
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.
6.7 Регулировка тисков
Затягивание заготовки производится с помощью
маховика тисков (A, рис. 11).
Для быстрого перемещения приподнимите бугель
(B) и снова установите его зубчатую рейку
