Руководство по эксплуатации станка JET HBS-1319V 7

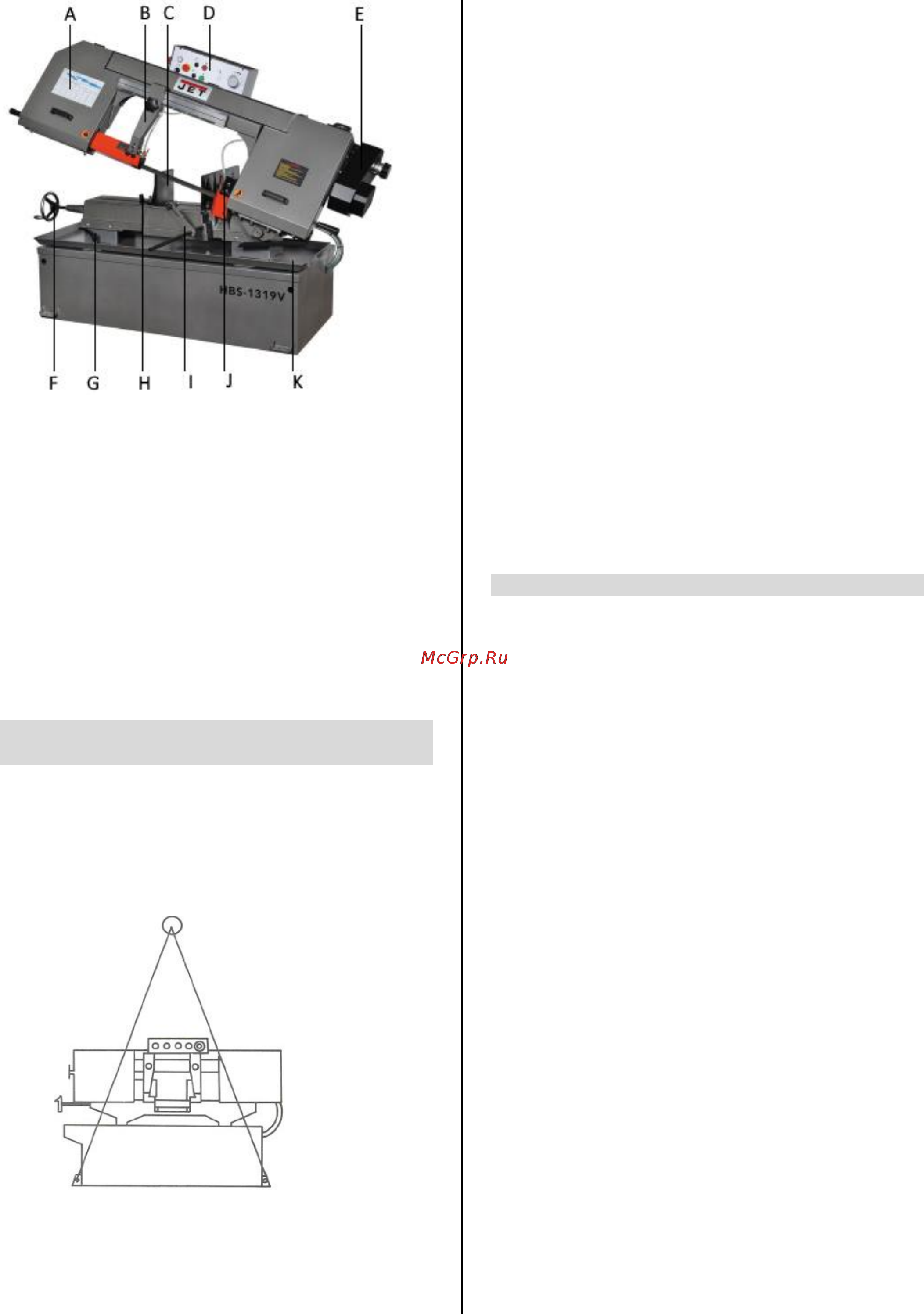

Рис.2

A Защитный кожух шкива

B Подвижная направляющая полотна

C Подвижная губка тисков

D Панель управления

E Механический вариатор скорости

F Маховик зажима тисков

G Фиксатор поворота рамы

H Стопор быстрого зажима тисков

I Ограничитель подачи заготовки

J Форсунка подачи СОЖ

K Поддон

4. ТРАНСПОРТИРОВКА И ПУСК В

ЭКСПЛУАТАЦИЮ

4.1 Транспортировка и установка

Поднимите станок с поддона и установите на

выбранное для него место.

Используйте при этом подъемные ленты, которые

должны быть расположены как это показано на

рис. 3.

Рис.3

Внимание:

Станок весит 450 кг.

Принимайте во внимание на достаточную

грузоподъемность и безупречное состояние

грузоподъемного механизма.

Не становитесь под висящим грузом.

Установка станка должна производиться в

закрытом помещении.

Поверхность установки должна быть достаточно

ровной и способной выдерживать нагрузки.

По соображениям упаковки станок поставляется не

полностью смонтированным.

4.2 Монтаж

Если Вы при распаковке обнаружили повреждения

вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу, не запускайте

станок в работу.

Утилизируйте, пожалуйста, упаковку с учетом

охраны окружающей среды.

Удаляйте защитную смазку от ржавчины со стола

станка с помощью мягких растворителей.

Вкрутите штангу ограничителя подачи заготовок в

отверстие на станине у основания тисков.

Закрепите на штанге ограничитель, затяните

шестигранным ключом.

5. РАБОТА СТАНКА

Длинные заготовки необходимо поддерживать

роликовыми опорами.

Работайте только с острым пильным полотном, не

имеющим дефектов!

Измерения производите только при

остановленном станке.

Не зажимайте в тисках короткие заготовки.

Для снижения температуры резания, уменьшения

трения и достижения хорошей стойкости пильного

полотна применяйте устройство для подачи

охлаждающего средства.

Следите за тем, чтобы охлаждающее средство

отводилось обратно к устройству для его подачи.

Применяйте в качестве охлаждающего средства

растворимую в воде эмульсию следите за ее

утилизацией в соответствии с требованиями

охраны окружающей среды (принимайте во

внимание указания изготовителя!).

Никогда не производите резание магния – высокая

опасность пожара!

5.1 Операции на станке

При включении в сеть загорится индикатор

напряжения (А, Рис.1)

Установите рукоятку изменения скорости подачи

(D, рис.1) на «0». Поднимите раму пилы.

Разместите заготовку в тисках.

Поднимите фиксатор тисков (Н, рис.2) и

передвиньте подвижную губку тисков к заготовке.

Окончательный прижим выполните вращением

маховика (F, рис.2)
