Руководство по эксплуатации станка JET MBS-1010VDAS 10
ВНИМАНИЕ: при чрезмерном натяжении возможен
разрыв полотна, при недостаточном -
проскальзывание ведущего шкива, закусывание
полотна в заготовке или увод от
перпендикулярного реза.

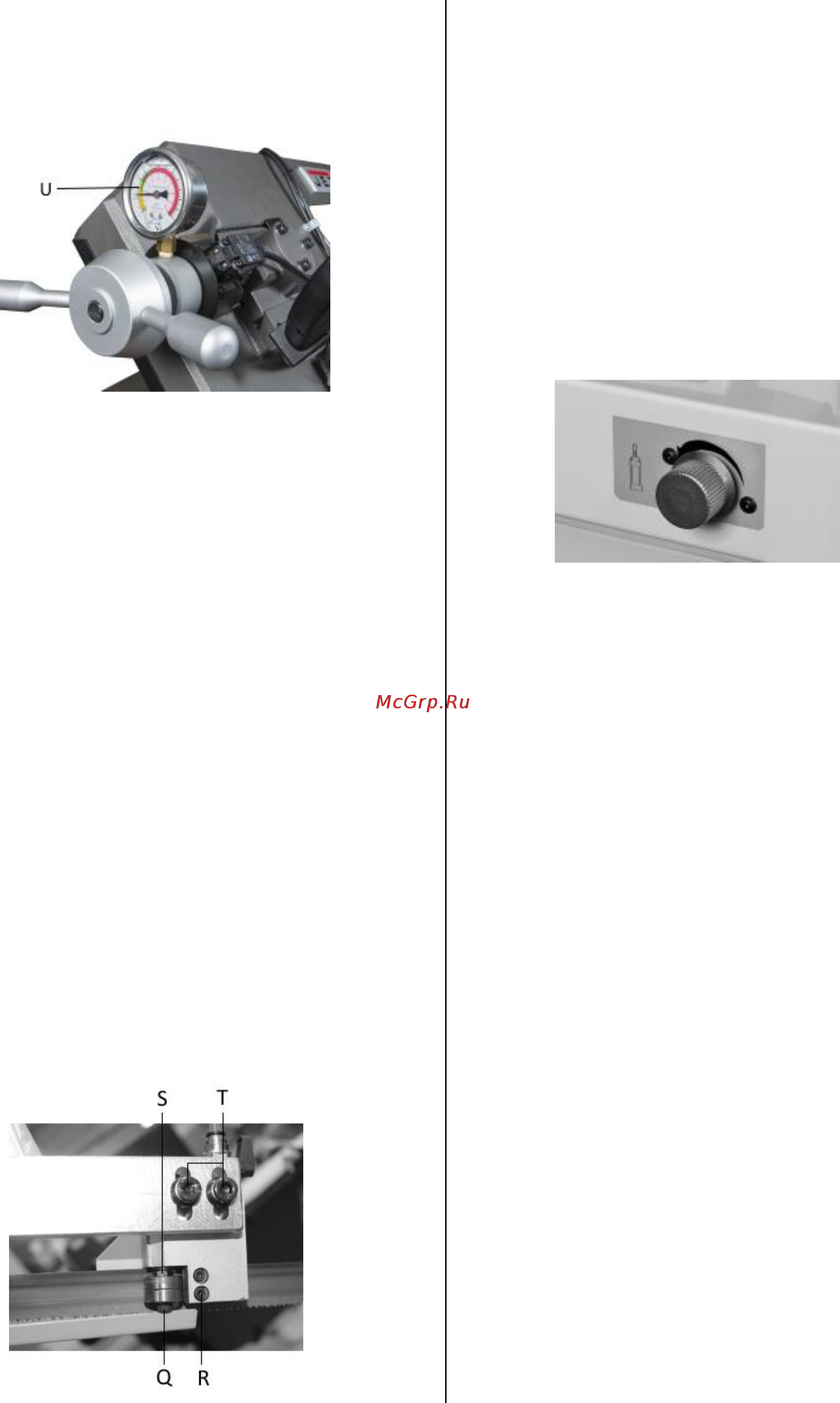

Рис.8
Установите защиту ленточного полотна (красного
цвета) и щеткодержатель, а затем закройте кожух
маховика.
Подсоедините станок к источнику питания.
При правильно установленном полотне и закрытом
кожухе на панели управления после включения
гидростанции должен загореться индикатор (Е,
рис.5).
6.3 Наладка направляющих ленточной пилы
Отключите станок от источника питания.
Продвиньте направляющую ленточной пилы как
можно ближе к распиливаемой заготовке.
Зафиксируйте направляющую.
6.4 Регулировка направляющих роликов
Отключите станок от источника питания.
Ослабьте винты (Т, рис.9) и отрегулируйте
направляющую таким образом, чтобы полотно
было расположено с вертикальным зазором 0,1
мм. Затяните винты (Т).
Ослабьте фиксирующие винты (Q) и отрегулируйте
эксцентриковые втулки (S) таким образом, чтобы
расстояние от полотна до ролика было 0,05 мм, а
полотно находилось вплотную к неподвижному
сухарю, рис. 9. Затяните фиксирующие винты (Q).
Рис.9
Установите сухари с зазором 0,05 мм к полотну
пилы и зафиксируйте винтами (R).
6.5 Регулировка положения полотна на шкивах
ВНИМАНИЕ!
Движение ленточного полотна было определено и
установлено заводом изготовителем и не требует
дополнительной наладки.
6.6 Наладка скорости подачи
Вы можете контролировать подачу ленточного
полотна сверху вниз при помощи ручки
регулировки, расположенной на передней части
тумбы.
Рис. 10
Регулировать можно только скорость рабочей
подачи, которая включается при приближении
пилы к заготовке. Скорость быстрой подачи до
заготовки при этом остается неизменной.
6.7 Наладка зажимного механизма
Тиски оснащены механизмом быстрой подачи, (B,
рис.6) и маховиком точной подачи (C, рис.6).
В случае резки при левом повороте рамы,
необходимо переместить тиски на правую часть
станины.
Поднимите пильную раму.
Ослабьте фиксирующую рукоять поперечного
перемещения тисков (В, рис.6)
Передвиньте тиски в правую часть станка по
направляющей.
Зафиксируйте рукоять поперечного перемещения
тисков.
6.8 Установка угла распила
Угол распила пильной рамы может быть
отрегулирован для распиливания заготовок под
углом от 45 градусов влево до 60 градусов вправо.
Для поворота рамы ослабьте рукоять (J, рис.11) и
поверните пильную раму до требуемого угла.
Зафиксируйте раму поворотом рукоятки.
Для быстрой установки рамы в положении 90
градусов пользуйтесь стопором (К, рис.11).
Для быстрой установки рамы в положение 45
градусов, пользуйтесь ограничительным винтом (L,
рис.11)
