Руководство по эксплуатации станка JET MBS-1211VDAS 6
Опасность повреждения двигающимся полотном
пилы в рабочей зоне.
Опасность от разлома полотна пилы.
Опасность из-за разлетающейся стружки и частей
заготовок.
Опасность из-за шума и летящей стружки.
Обязательно надевайте средства индивидуальной
защиты, такие как защитные очки и наушники.
Опасность поражения электрическим током при
неправильной прокладке кабеля.
3. СПЕЦИФИКАЦИЯ СТАНКА
3.1 Технические характеристики
Зона обработки:
Зона обработки 90° ............ Ø300, □260, 330x200 мм
Зона обработки 45° ............ Ø260, □254, 270x200 мм
Зона обработки -45° ........... Ø200, □180, 200x260 мм
Зона обработки 60° ............ Ø180, □170, 170x170 мм
Скорость движения ленты .................... 25-72 м/мин
Размеры ленточного полотна ......... 27x0,9x3320 мм
Диапазон поворота тисков .......................... -45° - 60°
Мощность двигателя ........................ 1,4 кВт/S1 100%
Насос СОЖ ........................................................... 90 Вт
Питающая сеть ................................... 400V/3PH/50Hz
Габариты станка (ДхШхВ) ....... 2245x850Wx1590 мм
Габариты в упаковке (ДхШхВ) .... 978x2223x1804 мм
Масса станка .............................................. 600/680 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35⁰С и
относительной влажностью не более 80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличения
ресурса его работы необходимо: регулярно
очищать электродвигатель от стружки и пыли;
контролировать надежность контактов
присоединенных силовых кабелей;
контролировать соответствие сечения силового
или удлинительного кабеля.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию и
проведение работ на оборудовании оснащенного
электродвигателем напряжением питания 400В,
50Гц.
3.2 Объем поставки
Биметаллическое ленточное полотно М42
Регулируемый концевой упор
Гидростанция
Автоматический выключатель окончания распила
Система подвода СОЖ
Инструкция по эксплуатации на русском языке
Деталировка
Станки комплектуются одним ленточным
полотном. Для правильного выбора шага зуба
ленточного полотна, подходящего для отрезки
ваших заготовок, пользуйтесь таблицей подбора
полотен в каталоге JET или инструкции.
Помните: что в зависимости от профиля и сечения
отрезаемой заготовки необходимо подбирать и
устанавливать на станке ленточное полотно с
соответствующим шагом и формой зуба. В
инструкции представлены, носящие
информационный характер рекомендации по
выбору и эксплуатации ленточных полотен.

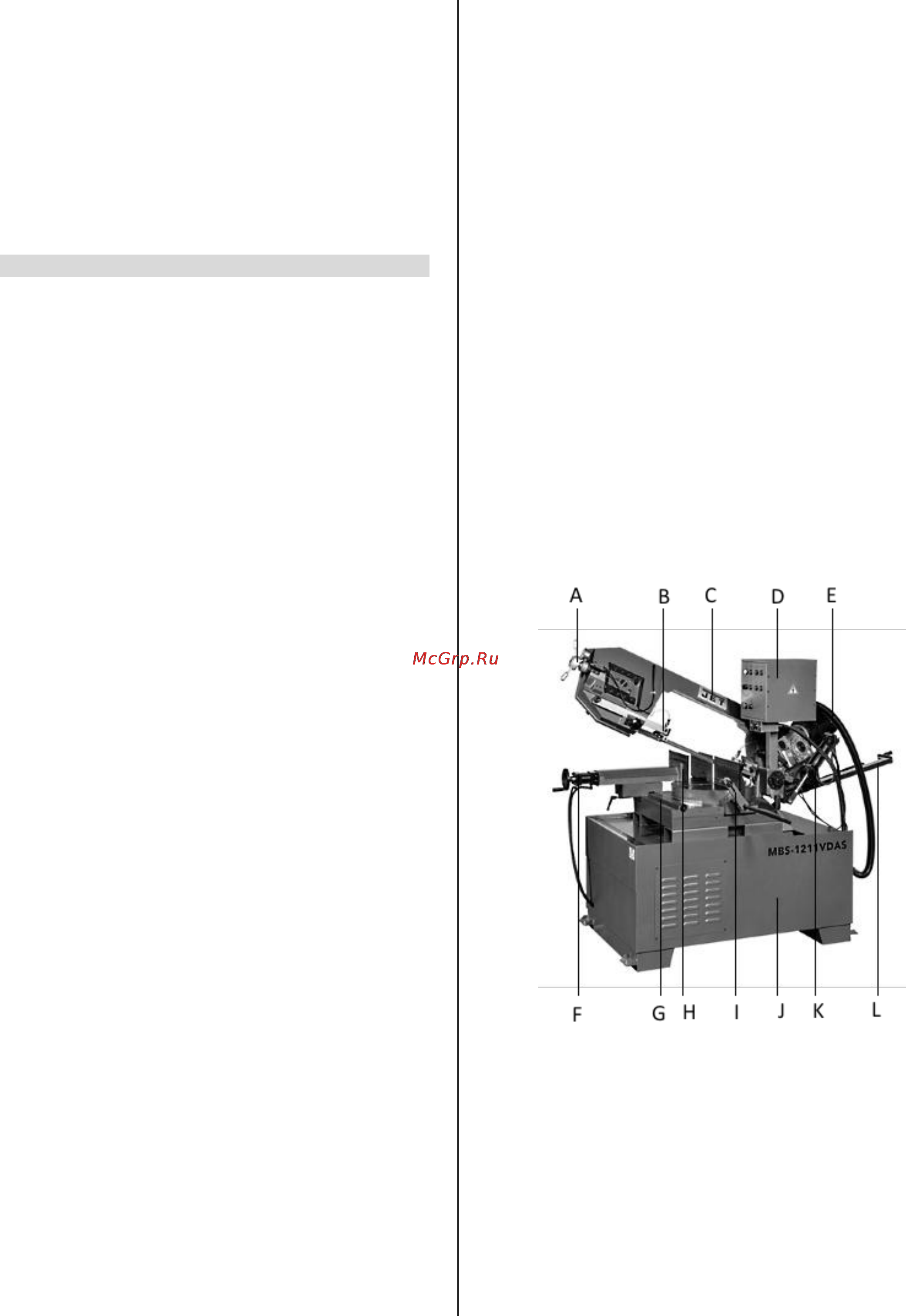

3.4 Описание станка
Рис.1
A Натяжитель полотна с тензометром
B Направляющая пильного полотна
C Поворотная рама
D Панель управления станком
E Мотор-редуктор
F Маховик и гидроцилиндр зажима тисков
G Направляющая для перемещения тисков
H Подвижная губка тисков
I Ограничитель подачи заготовки
J Тумба станка с баком для СОЖ и
гидростанцией
