Руководство по эксплуатации станка JET MBS-1211VDAS 9

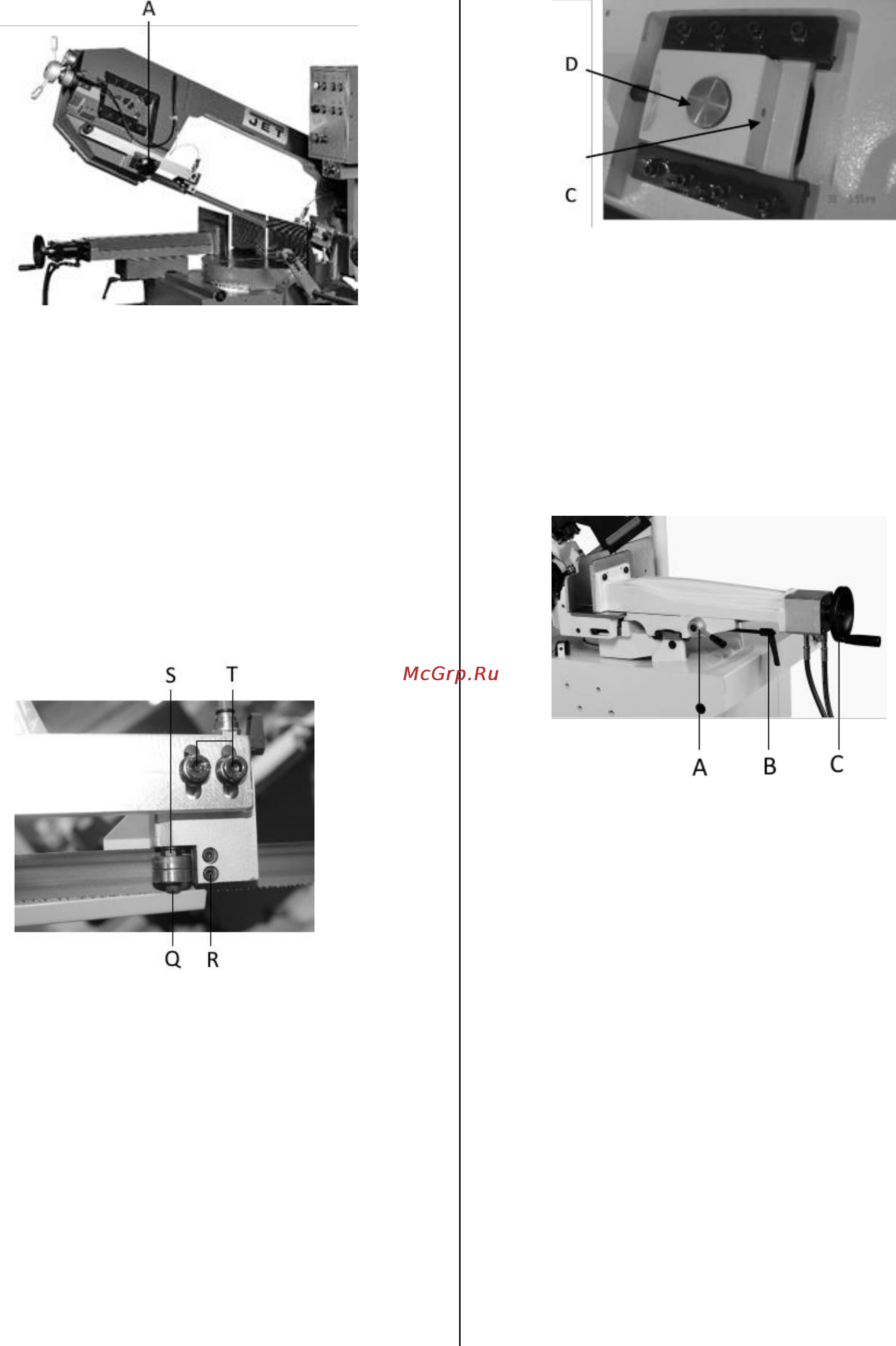

Рис.6
6.4 Регулировка роликовых блоков
Отключите станок от источника питания.
Ослабьте винты (Т, рис.9) и отрегулируйте
направляющую таким образом, чтобы полотно
было расположено с вертикальным зазором 0,1
мм. Затяните винты (Т).
Ослабьте фиксирующие винты (Q) и отрегулируйте
эксцентриковые втулки (S) таким образом, чтобы
расстояние от полотна до ролика было 0,05 мм, а
полотно находилось вплотную к неподвижному
сухарю, рис. 9. Затяните фиксирующие винты (Q).
Рис.9
Установите сухари с зазором 0,05 мм к полотну
пилы и зафиксируйте винтами (R).
6.5 Регулировка положения полотна на шкивах
ВНИМАНИЕ!
Движение ленточного полотна было определено и
установлено заводом изготовителем и не требует
дополнительной наладки.
6.6 Регулировка положения шкива
Ослабьте натяжение полотна. Ослабьте
фиксирующий винт (С, рис.10) Сместите шкив (D,
рис.10) в нужное положение. Затяните
фиксирующий винт.
Рис.10
6.7 Регулировка подачи резания
Скорость опускания рамы пилы регулируется
ручкой (I, рис.4)
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.
6.7 Наладка зажимного механизма
Тиски оснащены механизмом быстрой подачи, (А,
рис.11) и маховиком точной подачи (C, рис.11).
Рис.11
В случае резки при левом повороте рамы,
необходимо переместить тиски на правую часть
станины.
Поднимите пильную раму.
Ослабьте фиксирующую рукоять поперечного
перемещения тисков (В, рис.11)
Передвиньте тиски в правую часть станка по
направляющей.
Зафиксируйте рукоять поперечного перемещения
тисков.
6.8 Установка угла распила
Угол распила пильной рамы может быть
отрегулирован.
Для поворота рамы ослабьте рукоять (А, рис.12) и
поверните пильную раму до требуемого угла.
Зафиксируйте раму поворотом рукоятки.
