Руководство по эксплуатации станка JET MBS-1220DC 11
установите подвижную губку тисков (В, рис.14а)
параллельно заготовке. Станок готов к работе.

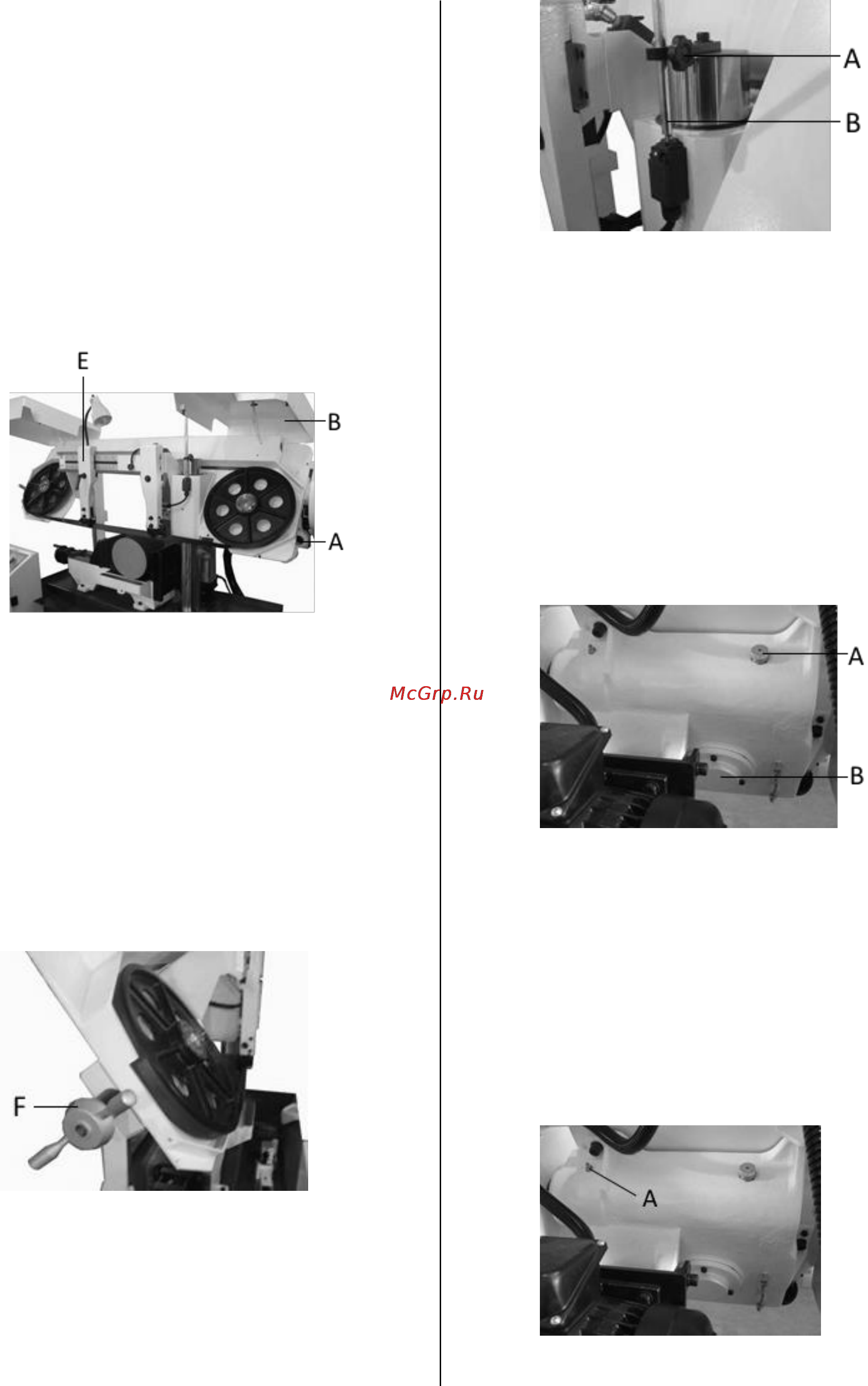

6.9 Снятие и установка ленточного полотна
Для замены ленточного полотна на станке
необходимо выполнить следующее:
Поднимите пильную раму на 150 мм над рабочим
столом, отключите подачу, повернув выключатель
«ON/OFF» («ВКЛ/ВЫКЛ»)
Отключите станок от сети питания.
Сдвиньте левую направляющую (Е, рис.15) вправо.
Ослабьте винты фиксации крышки (А) и поднимите
крышки (В). Снимите защиту полотна (красного
цвета), удалите стружку и грязь.
Рис.15
Ослабьте натяжение полотна, поворачивая
маховик (F, Рис.16), против часовой стрелки.
Снимите полотно с обоих шкивов и из
подшипниковых узлов (направляющих).
При установке нового полотна убедитесь, что зубья
полотна смотрят в правильном направлении
(направлении реза), если это не так, необходимо
вывернуть руками полотно наизнанку. Проверьте
направление зубьев еще раз.
Установите новое полотна на шкивы, заведите
полотно в подшипниковые узлы. Натяните
полотно. Спинка полотна должна прилегать к
буртику шкива с небольшим зазором.
Рис.16
6.10 Регулировка высоты подъема рамы
Верхний концевой выключатель должен быть
отрегулирован таким образом, чтобы ленточное
полотно пильной рамы в верхнем положении было
чуть выше заготовки. Ослабьте винт (А, Рис.17) и
установите пруток (В) на необходимой высоте,
зафиксируйте его положение, затянув винт (А).
Рис.17
6.11 Редуктор
Масло в редукторе должно быть заменено после
первых 50 часов работы станка, и затем
производится его замена каждые 5 месяцев.
Рекомендуется использовать синтетические
редукторные масла: SHC-636, ISO Viscosity Grade
680 или их аналоги.
Перед заменой масла, дайте поработать станку в
течение 10 минут на холостом ходу, чтобы нагреть
масло и снизить его вязкость.
Отключите станок от сети питания.
Поднимите пильную раму в максимально верхнее
положение и поверните рукоятку подачи в
положение «0».
Рис.18
Слейте масло из редуктора открыв заглушку
сливного отверстия (А, Рис.18).
Закройте заглушку и опустите пильную раму в
нижнее положение.
Откройте заглушку заливного отверстия (В) и
залейте масло в редуктор.
Закройте заглушку заливного отверстия (В).
6.12 Точки смазки
Регулярно смазывайте консистентной смазкой
пресс-масленки (А, Рис.19, 20).
Рис.19
