6.5 Регулировка подшипникового узла

Перед выполнением работ по регулировке

убедитесь, что ленточное полотно натянуто

должным образом.

Спинка полотна должна располагаться с зазором

0,1 мм от опорной площадки направляющей. Для

регулировки ослабьте винты (С, рис.11) и

переместите подшипниковый блок (D, рис.11)

вверх или вниз.

Ленточное полотно (А) должно проходить между

двумя подшипникам (Е и F, рис.10) и легко их

касаться. Передний подшипник (Е) установлен на

эксцентриковой оси, с помощью которой можно

регулировать зазор между подшипником и

ленточным полотном. Для этого ослабьте

контргайку (G) и поверните ось (Е) в необходимое

положение.

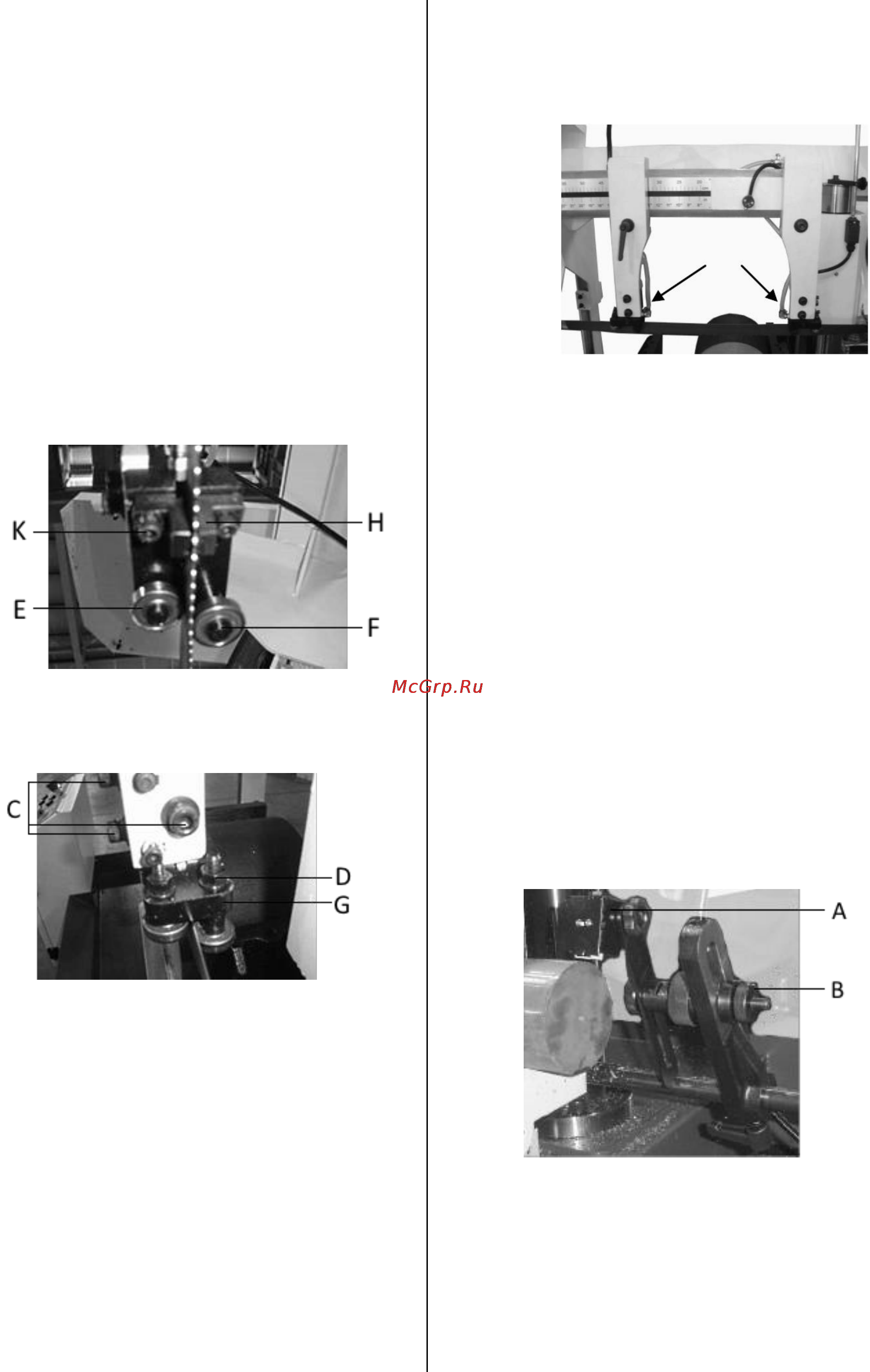

Рис.10

Твердосплавные направляющие пластины (Н),

Рис.10 должны быть отрегулированы с зазором

0,05 мм от ленточного полотна. Для регулировки

необходимо ослабить винт (К).

Рис.11

Подшипники и твердосплавные направляющие в

подшипниковом узле, Рис.10 и 11, должны быть

отрегулированы относительно друг-друга.

6.6 Система подвода СОЖ

Применение смазывающе-охлаждающей жидкости

(СОЖ) позволит максимально эффективно

использовать возможности ленточного пиления.

Основной причиной преждевременного износа и

выхода из строя ленточного полотна является

чрезмерный нагрев режущих кромок зубьев в зоне

резания и отсутствие смазывающего эффекта при

обработке без применения СОЖ.

Применение СОЖ также позволяет смывать

некоторое количество стружки с полотна, что при

совместной работе с зачистной щеткой позволит

предотвратить налипание стружки на шкивы

станка.

Регулировать объем СОЖ, подаваемой в зону

резания можно с помощью крана (А, Рис.12),

размещенного на задней стороне пильной рамы.

Рис.12

ВНИМАНИЕ: Не допускайте разлива СОЖ на полу в

рабочей зоне станка, это может быть причиной

несчастного случая.

6.7 Работа и регулировка тисков

Заготовка помещается на станке между губками

тисков, подвижной и неподвижной.

Для предварительной регулировки зазора

необходимо вращать маховик, чтобы расстояние

между подвижной (зажимной) губкой и заготовкой

составило 5-10 мм.

Управляемый с помощью гидроцилиндра рабочий

ход подвижной губки составляет 12 мм.

Если необходимо отрезать несколько заготовок

одинаковой длины, возможно применение

регулируемого упора (рис.14). Индукционный

датчик (A, рис.14) устанавливается на требуемое

расстояние от ленточного полотна. Тонкая

настройка положения осуществляется винтом (B,

рис.14)

Рис.14

6.8 Снятие и установка ленточного полотна

Для замены ленточного полотна на станке

необходимо выполнить следующее:

Поднимите пильную раму на 150 мм над рабочим

столом, отключите подачу, повернув выключатель

«ON/OFF» («ВКЛ/ВЫКЛ»)

Отключите станок от сети питания.

Сдвиньте левую направляющую (Е, рис.15) вправо.
