Руководство по эксплуатации станка JET HBS-1213AF 9
Ослабьте натяжение ленточного полотна и
снимите его.

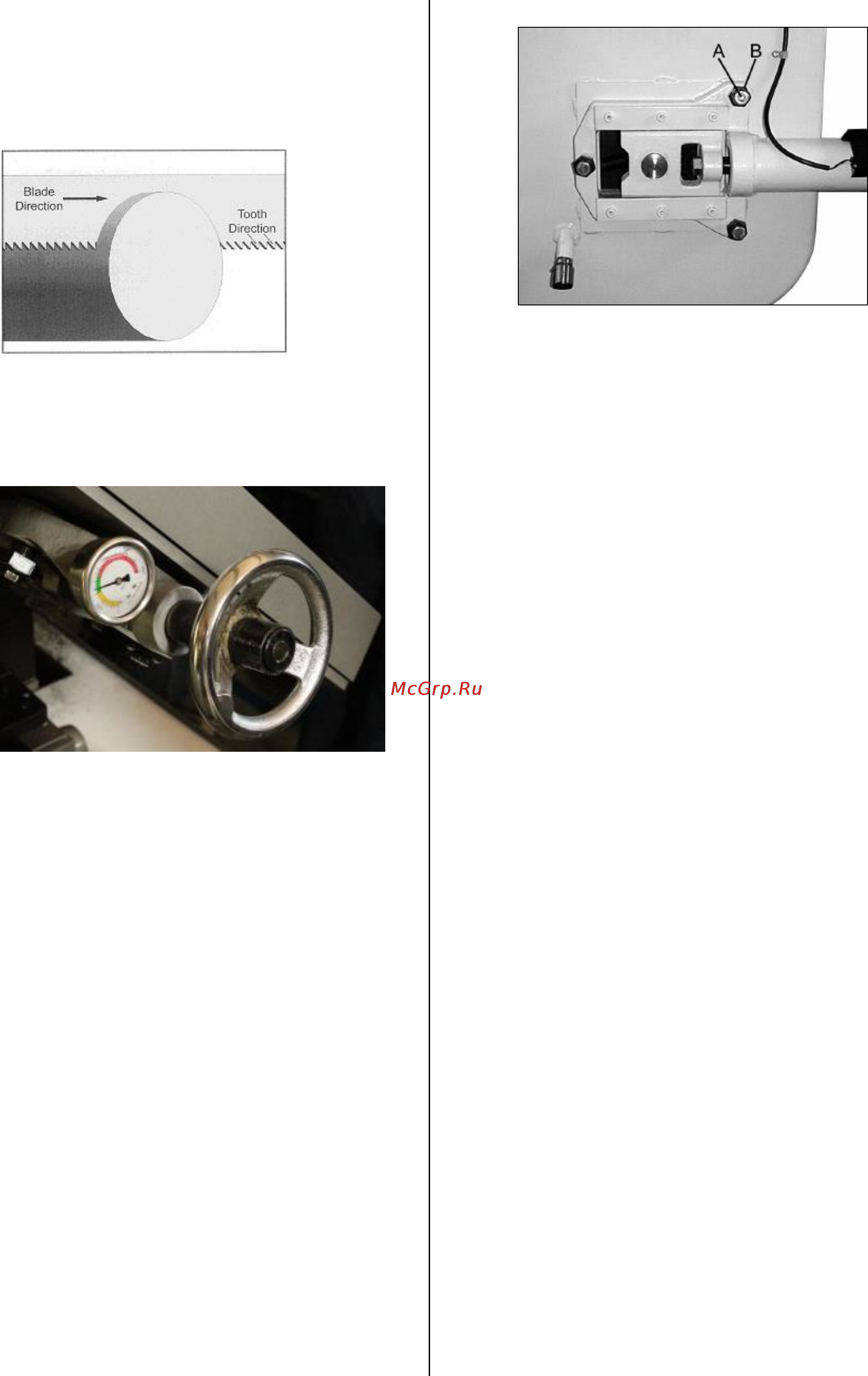

Установите новое ленточное полотно и убедитесь,
что зубья направлены по направлению распиловки
(Рис. 7). Заведите полотно в направляющие.
Рис. 7
Поворачивайте ручку натяжения до тех пор, пока
не будет достигнуто нужное натяжение полотна, в
зеленой зоне на индикаторе (рис.8)
Рис.8
Капните на ленточное полотно несколько капель
масла. Вращая регулировочные винты (А, рис.6)
придвиньте сухари к ленточному полотну оставим
небольшой зазор.
Установите защиту ленточного полотна (красного
цвета) и щеткодержатель, а затем закройте кожух
маховика.
Подсоедините станок к источнику питания.
6.3 Наладка направляющих ленточной пилы
Отключите станок от источника питания.
Продвиньте направляющие ленточной пилы как
можно ближе к распиливаемой заготовке.
6.5 Регулировка положения полотна на шкивах
ВНИМАНИЕ!
Движение ленточного полотна было определено и
установлено заводом изготовителем и не требует
дополнительной наладки.
Для наладки движения ленточного полотна
необходимо запустить пилу, открыв
предварительно кожух маховика. Данная наладка
должна выполняться только квалифицированными
работниками. Неправильные действия могут
привести к тяжелым травмам.
Рис.9
Открутите гайку (А, рис.9)
Вращайте шпильку (В, рис. 9) до тех пор, пока
пильная лента не займет правильное положение.
Край пильного полотна должен при движении
проходить рядом с буртиком шкива.
Закрутите гайку (А)
6.6 Гидравлическая система
Гидравлическая система состоит из двигателя,
цилиндра, насоса, впускного, разгрузочного и
электромагнитного клапанов. Пильная рама
поднимается, когда масло поступает через
электромагнитный и впускной клапаны в
гидравлический цилиндр. Ограничение потока
регулируется ручкой регулятора подачи рамы,
пильная рама опускается с предварительно
настроенной скоростью. Гидравлический насос
шестеренчатого типа размещен внутри маслобака,
который располагается в основании станка. Чтобы
получить доступ к насосу и маслобаку, нужно снять
панель с левой стороны основания станка.
Маслобак оснащен заливным отверстием с
пробкой и индикатором уровня масла на внешней
стороне станка. Насос работает только тогда, когда
пильная рама поднимается. Электромагнитный
клапан последовательно с впускным клапаном
регулируют опускание рамы. Регулирование
расхода осуществляется на панели управления.
Контур гидравлической системы защищен от
перегрузок клапаном разгрузки.
6.7 Наладка зажимного механизма
Передняя и задняя губка тисков оснащены
вертикально расположенными роликами. Зажим
заготовки между губками производится вручную.
На тисках расположен концевой выключатель
(Рис.10), который отключает станок, когда
разрезаемая заготовка не достигает достаточной
длины.
