Руководство по эксплуатации станка JET MBS-1321VS 10

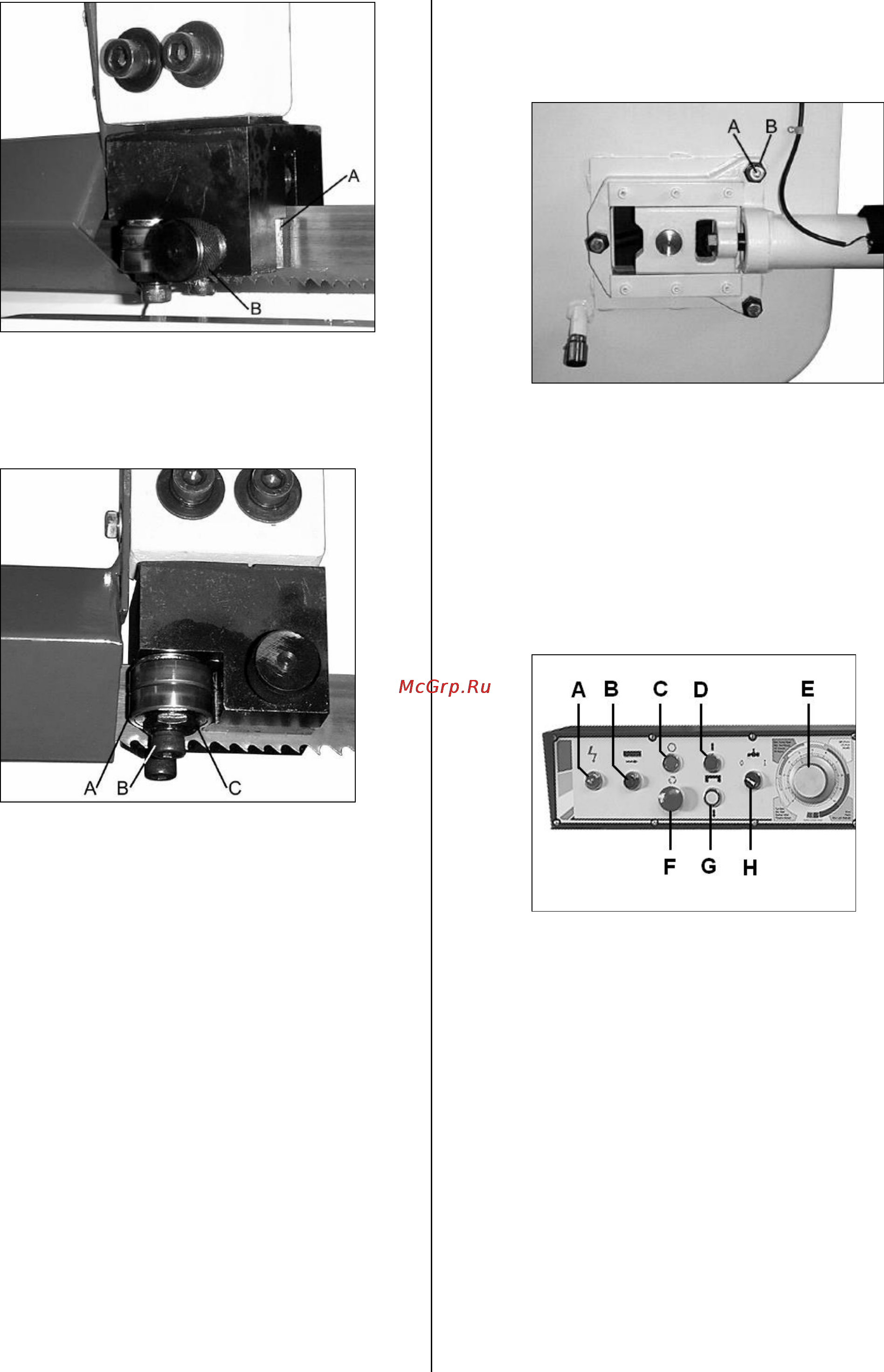

Рис.8
Ослабьте стопорные винты (В, рис. 9).
Поворачивайте эксцентриковый вал (С), пока зазор
между полотном не составит 0,05 мм.
Рис.9
Затяните гайки.
Отрегулируйте твердосплавные вставки (А, Рис. 8)
так, чтобы они немного касались полотна.
6.5 Настройка положения полотна на шкивах
ВНИМАНИЕ
Регулировка положения полотна производится при
открытом кожухе шкива, чтобы можно было
видеть полотно. Регулировка должна
производиться только квалифицированными
специалистами. Ход полотна регулируется во
время работы станка. Будьте осторожны, не
касайтесь полотна!
Положение полотна отрегулировано на заводе-
изготовителе и не требует дополнительной
регулировки.
Установите работу станка на самой медленной
скорости. Пильное полотно должно перемещаться
вблизи буртика колеса, однако не сильно набегать
на буртик.
Если требуется дополнительная юстировка, то
ослабьте винты (A, Рис. 10).
Регулировка движения пильного полотна
производится посредством ослабления или
затягивания 3-х установочных гаек (B).
Рис.10
Регулировка движения пильного полотна является
очень чувствительной, начинайте ее с поворота
установочных гаек на четверть оборота (B).
После проведенной регулировки движения
пильного полотна снова затяните винты (A).
6.6 Регулировка скорости подачи
Скорость опускания консоли пилы устанавливается
с помощью регулировочной ручки (Е, Рис. 15).
Рис.11
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.
6.7 Регулировка тисков
Затягивание заготовки производится с помощью
маховика тисков (A, рис. 13).
Для быстрого перемещения приподнимите
фиксатор (С, Рис. 12), передвиньте губку тисков и
снова установите фиксатор на зубчатую рейку.
