Руководство по эксплуатации станка JET MBS-1321VS 7
3.4 Описание станка

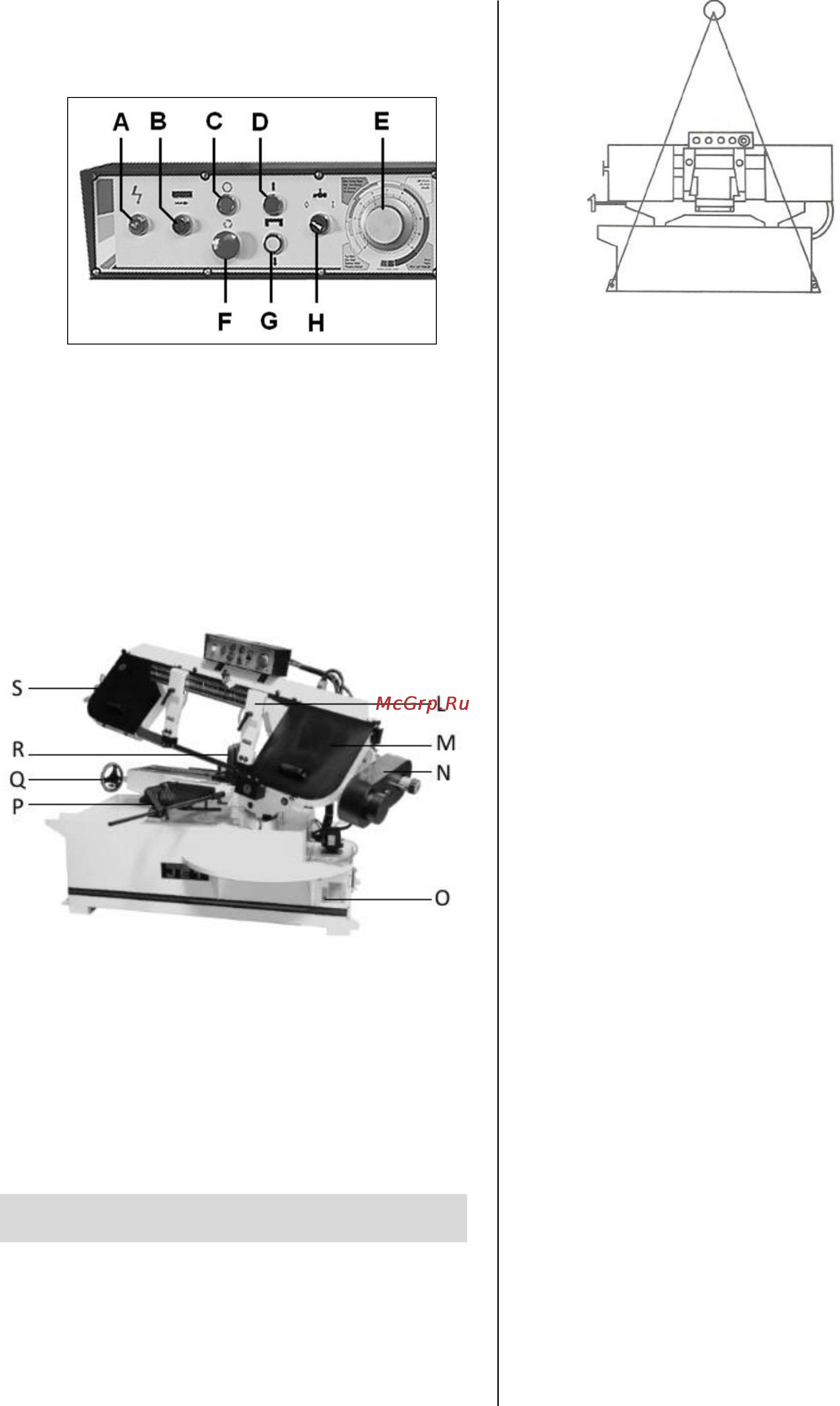

Рис.1
A Индикатор напряжения в сети
B Кнопка «Пуск»
C Кнопка выключения
D Подъем рамы
E Регулировка скорости подачи
F Кнопка аварийного останова
G Опускание рамы
H Выключатель СОЖ
Рис.2
L Направляющие пильного полотна
M Кожух шкива
N Вариатор скорости
O глазок для контроля уровня СОЖ
P Концевой ограничитель подачи
Q Маховик зажима тисков
R Быстрозажимные тиски
S Натяжитель полотна
4. ТРАНСПОРТИРОВКА И ПУСК В
ЭКСПЛУАТАЦИЮ
4.1 Транспортировка и установка
Поднимите станок с поддона и установите на
выбранное для него место.
Используйте при этом подъемные ленты, которые
должны быть расположены как это показано на
рис. 3.
Рис.3
Внимание:
Станок весит 600 кг.
Принимайте во внимание на достаточную
грузоподъемность и безупречное состояние
грузоподъемного механизма.
Не становитесь под висящим грузом.
Установка станка должна производиться в
закрытом помещении.
Поверхность установки должна быть достаточно
ровной и способной выдерживать нагрузки.
По соображениям упаковки станок поставляется не
полностью смонтированным.
4.2 Монтаж
Если Вы при распаковке обнаружили повреждения
вследствие транспортировки, немедленно
сообщите об этом Вашему продавцу, не запускайте
станок в работу.
Утилизируйте, пожалуйста, упаковку с учетом
охраны окружающей среды.
Удаляйте защитную смазку от ржавчины со стола
станка с помощью мягких растворителей.
4.3 Установка концевого ограничителя подачи
Вставьте стопорный штифт (А, Рис. 4) в основание
ниже тисков.
Установите стопорный механизм (В) на стопорный
штифт (С) и затяните стопорную ручку.
Присоедините соединительную пластину (D) к
стопорному механизму с помощью болта и шайбы
(E).
Закрепите упор заготовки (F) с помощью стопорной
ручки (G).
