Руководство по эксплуатации станка JET MBS-1430DAS 8
Вставьте упорный стержень в отверстие,
расположенное возле рабочего стола с правой
стороны; затяните его с помощью двух
установочных винтов. Установите упор заготовки
на упорный стержень и затяните ручку.

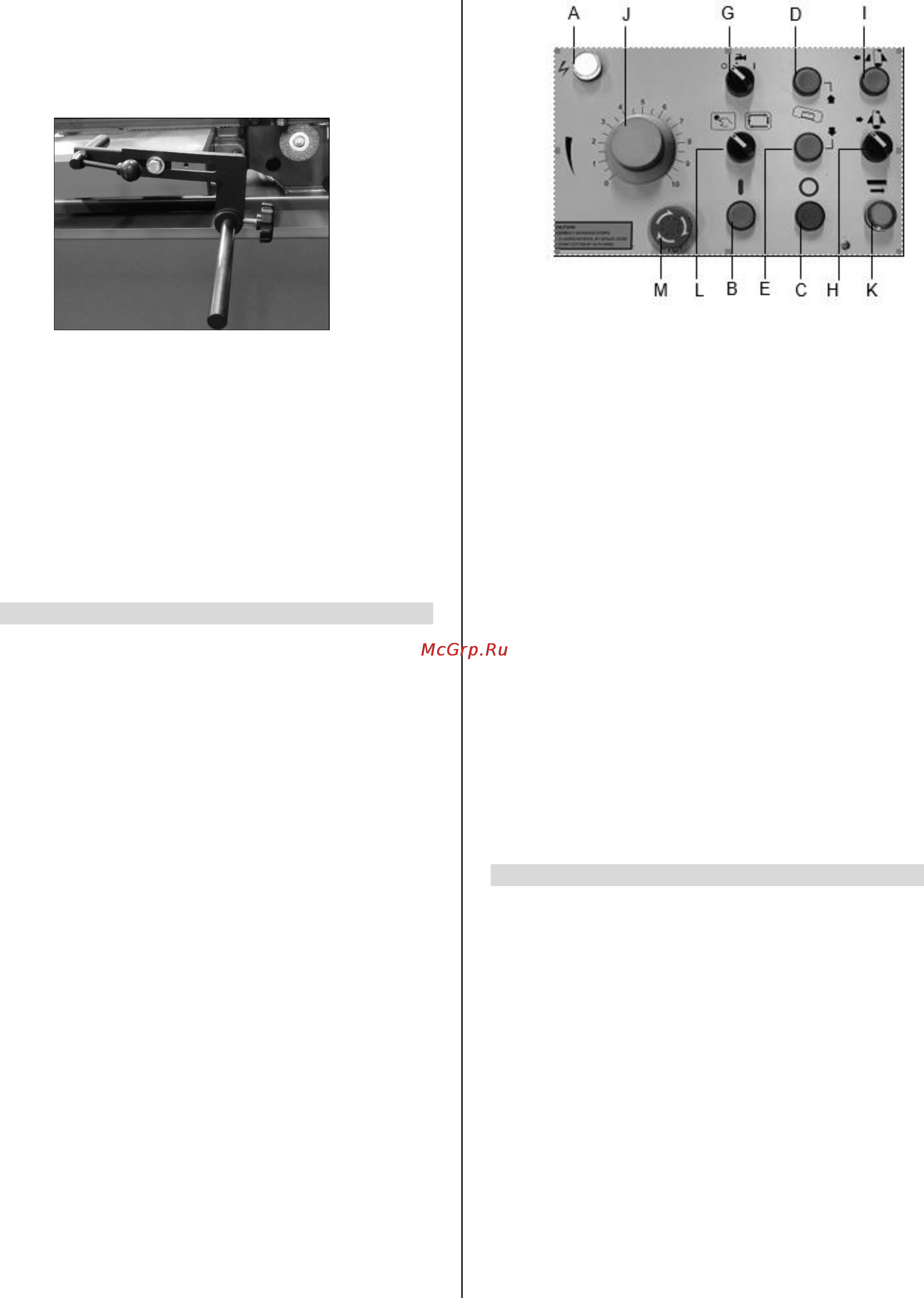

Рис.5
4.3 Подсоединение к электрической сети.
Подключение к сети потребителем, а также
применяемые удлинители должны
соответствовать предписаниям.
Напряжение в сети и частота должны
соответствовать параметрам, указанным на
заводской табличке станка.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
5. РАБОТА НА СТАНКЕ
Длинные заготовки необходимо поддерживать
роликовыми опорами.
Работайте только с острым пильным полотном, не
имеющим дефектов!
Измерения производите только при
остановленном станке.
Не зажимайте в тисках короткие заготовки.
Для снижения температуры резания, уменьшения
трения и достижения хорошей стойкости пильного
полотна применяйте устройство для подачи
охлаждающего средства.
Следите за тем, чтобы охлаждающее средство
отводилось обратно к устройству для его подачи.
Применяйте в качестве охлаждающего средства
растворимую в воде эмульсию следите за ее
утилизацией в соответствии с требованиями
охраны окружающей среды (принимайте во
внимание указания изготовителя!).
Никогда не производите резание магния – высокая
опасность пожара!
5.1 Работа в автоматическом режиме
При включении в сеть загорится индикатор
напряжения (А, Рис.6)
Нажмите кнопку (В, Рис.6) для запуска станка. Рама
пилы поднимется.
Выберите автоматический режим работы
переключателем (L, рис.6)
Рис.6
Подведите подвижную губку тисков к заготовке на
расстояние 4-5 мм при помощи бугеля и маховика.
Расположите заготовку в тисках и зажмите при
помощи переключателя (Н, рис.6).
Нажмите кнопку (К, Рис.6). Полотно пилы придет в
движение, а рама начнет опускаться.
Скорость подачи рамы можно изменять
регулятором (J, Рис.1). Подача СОЖ включается
поворотом переключателя (G, рис.6)
После окончания распила движение полотна
прекратится, рама поднимется вверх. Разожмите
тиски нажатием кнопки (I, рис.6). Остановка станка
может быть выполнена нажатием кнопки (С, рис.6)
5.2 Работа в наладочном режиме
Выбор наладочного режима работы
осуществляется поворотом переключателя (L,
рис.6). В наладочном режиме можно пользоваться
кнопками подъема и опускания рамы (D и E, рис.6).
Остальные операции аналогичны работе в
автоматическом режиме.
Все функции станка можно отключить нажав на
кнопку аварийного останова (М, рис.6)
6. РАБОТА ПО НАЛАДКЕ И РЕГУЛИРОВКЕ
Внимание:
Перед работами по наладке и
регулировке станок должен быть предохранен от
непроизвольного включения. Вытащите сетевой
штекер из розетки.
6.1 Скорость резания
Главное правило: чем тверже обрабатываемый
материал, тем меньше должна быть скорость
резания.
20 м/мин Для инструментальной стали,
высоколегированной стали и подшипниковых
бронз.
40 м/мин Для низкоуглеродистой стали, твёрдой
латуни или бронзы.
60 м/мин Для мягкой латуни.
80 м/мин Для алюминия и других мягких
материалов.
