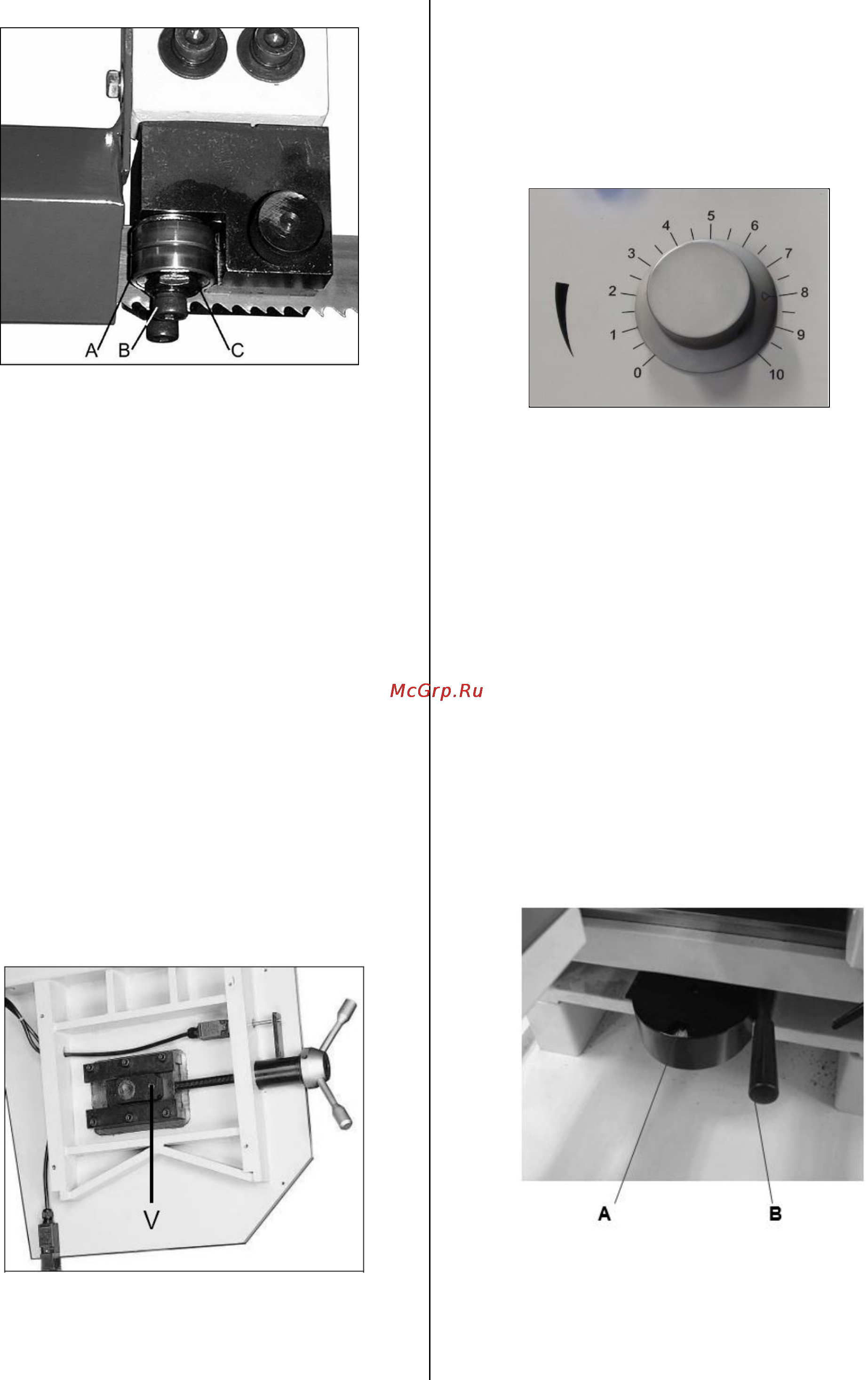

Руководство по эксплуатации станка JET MBS-1824DAS 14
Рис.23
Затяните гайки.
Отрегулируйте твердосплавные вставки так, чтобы
они немного касались полотна.
6.5 Настройка положения полотна на шкивах
ВНИМАНИЕ
Регулировка положения полотна производится при
открытом кожухе шкива, чтобы можно было
видеть полотно. Регулировка должна
производиться только квалифицированными
специалистами. Ход полотна регулируется во
время работы станка. Будьте осторожны, не
касайтесь полотна!
Положение полотна отрегулировано на заводе-
изготовителе и не требует дополнительной
регулировки.
Установите работу станка на самой медленной
скорости. Пильное полотно должно перемещаться
вблизи буртика колеса, однако не сильно набегать
на буртик.
Регулировка движения пильного полотна
производится посредством вращения винта (V,
рис.24).
Рис.24
Регулировка движения пильного полотна является
очень чувствительной, начинайте ее с поворота
установочных гаек на четверть оборота (B).
После проведенной регулировки движения
пильного полотна снова затяните винты (A).
6.6 Регулировка скорости подачи
Скорость опускания консоли пилы устанавливается
с помощью регулировочной ручки на панели
управления (Рис. 25).
Рис.25
При резании тонкостенных заготовок (трубы,
профили и т.д.) всегда устанавливайте медленную
скорость опускания, чтобы избежать сильного
износа пильного полотна.
6.7 Настройка тисков и установка угла распила
Шаг угла поворота пильной рамы составляет 15
градусов. Распиловочные пазы (Рис. 26) на
рабочем столе располагаются под углами 45 и 60
градусов. Но распил можно производить под
любым углом, выставленным по шкале.
Если вы производите распил под углом, кратным
15 градусам, выполните следующие шаги:
сдвиньте поворотную стопорную рукоятку (Рис. 16,
В) вправо, чтобы разблокировать поворотное
основание. Пользуясь шкалой (Рис.26, А)
установите пильную раму на желаемый угол.
Пильная рама может сама занять нужное
положение.
Рис.26
Для этого при достижении искомого угла слегка
покачайте раму вправо-влево. Когда рама займет
свое положение заблокируйте поворотную
стопорную рукоятку (В, рис.26).
