Руководство по эксплуатации станка JET MBS-1824DAS 9

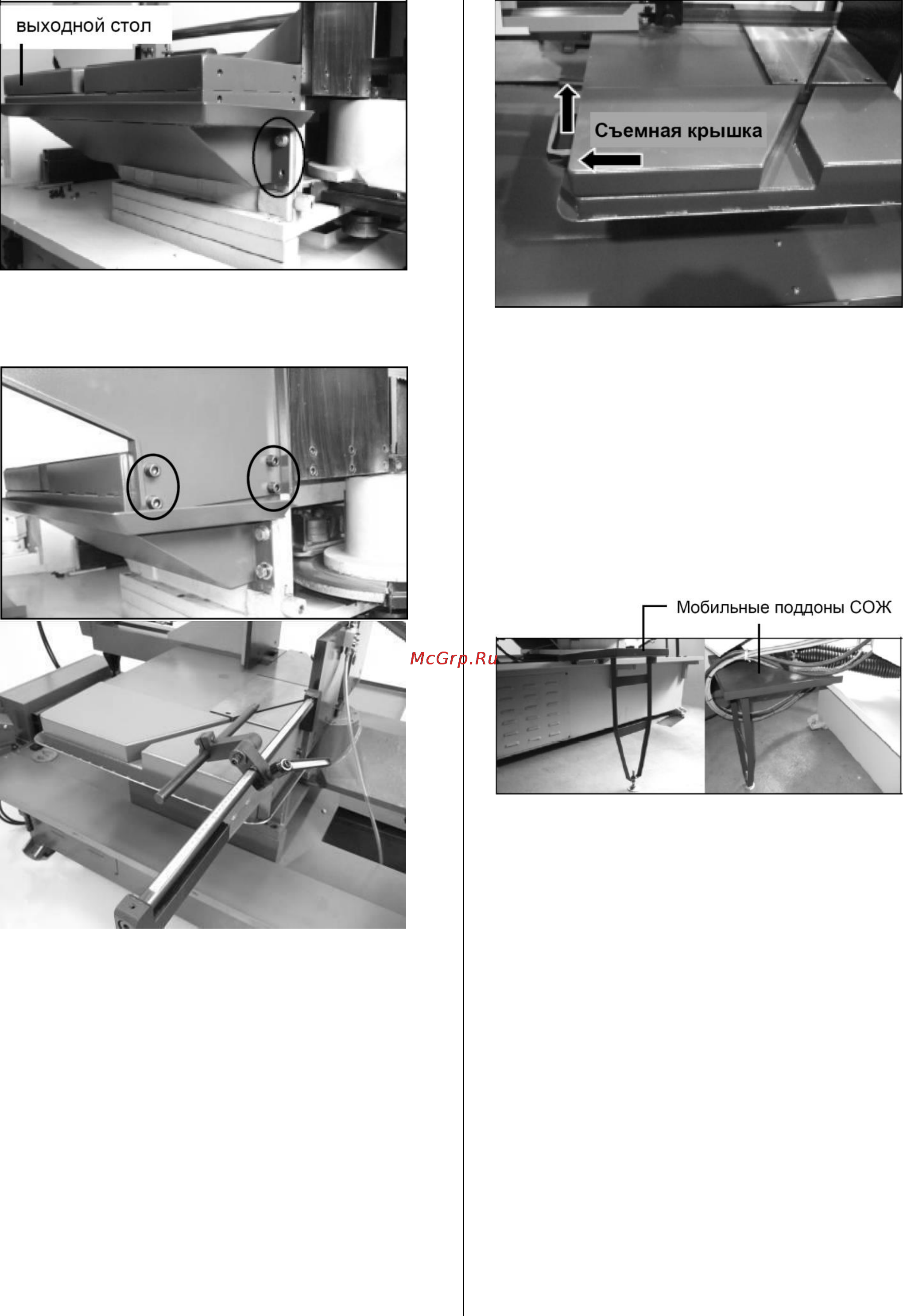

Рис.5
Установите концевой упор с правой стороны
выходного стола и зафиксируйте его при помощи
4-х винтов.
Рис.6
Если необходимо выполнить пиление под углом с
поворотом рамы на оператора или при обратном
распиле, то для удобства работы можно снять со
станка съемную крышку переднего стола с левой
стороны, потянув ручку вверх и наружу, как
показано стрелками на рисунке.
Рис.7
Чтобы снять съемную крышку, необходимо
сначала ее приподнять вверх за ручку и потом
переместить в сторону.
На выходном столе имеются 4 паза, в которых
фиксируется съемная крышка. Для правильной
установки съемной крышки необходимо
совместить ее с пазами стола и надавить вправо
для фиксации.
Чтобы предотвратить потери СОЖ при пилении
под углом можно установить два мобильных
поддона спереди и сзади станка.
Рис.8
4.5 Требования к фундаменту
Установите станок на плоском и ровном полу из
железобетона. Выставьте уровень станка и
закрепите его на полу при помощи анкерных
болтов. Выдержите минимальное расстояние от
задней части станка до стены не менее 800 мм.
Зафиксируйте анкерные болты при помощи винтов
и компенсирующих заглушек, либо утопленных в
цемент винтовых тяг.
4.6 Выравнивание станка
Точность работы станка зависит от точности его
установки на фундаменте. Заявленную точность
станка можно гарантировать только в случае его
правильной установки. Как только станок
установлен на фундаменте необходимо выровнять
его при помощи уровня, расположенного на
направляющих тисков или рабочем столе подачи,
подкладывая пластины под его опорные точки в
направлении слева-направо и спереди на зад. При
выравнивании по уровню слева-направо,
