Руководство по эксплуатации станка JET HBS-2028DAS 11

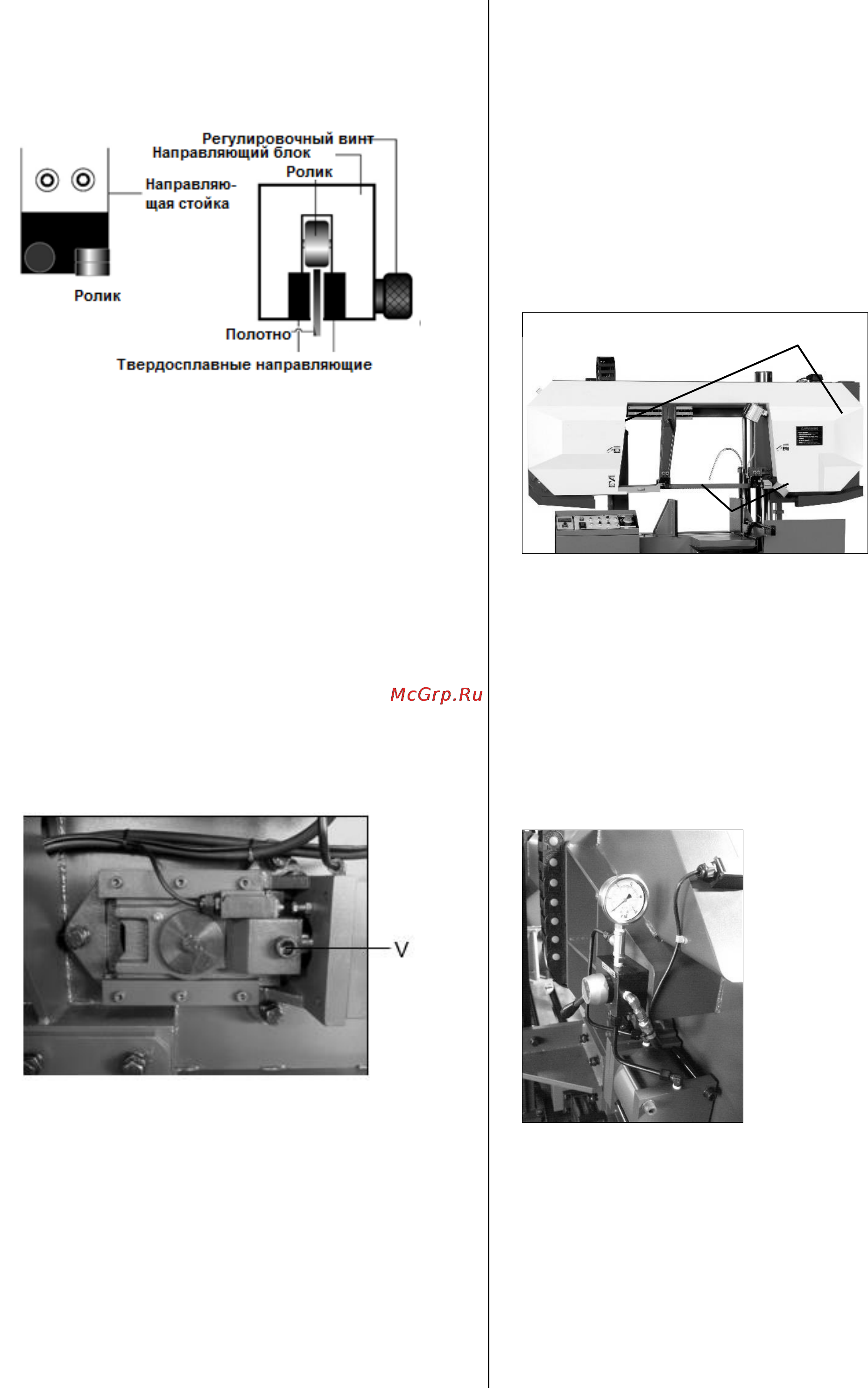

7.1 Настройка твердосплавных направляющих
Пильное полотно направляется верхними
направляющими роликами, боковыми
направляющими роликами и твердосплавными
направляющими (из карбида вольфрама).
При подготовке к резанию детали твердосплавные
направляющие необходимо полностью прижать к
пильному полотну при помощи регулировочных
винтов. При этом направляющие должны лишь
касаться полотна, но не зажимать его.
При перемещении направляющих стоек или
замене полотна твердосплавные направляющие
необходимо отвести от полотна при помощи
регулировочных винтов.
В случае замены пильного полотна убедитесь в
том, что вновь устанавливаемое полотно имеет
толщину 1,3 мм.
7.2 Настройка положения полотна на шкивах
Данная настройка может быть выполнена лишь
квалифицированным персоналом, знакомым с
особенностями такой настройки и риском,
связанным с ее выполнением.
Механизм хода полотна был настроен на заводе-
изготовителе и в дальнейшей настройке не
нуждается. Если все же возникли проблемы с
ходом полотна, произведите настройку станка, как
описано ниже.
Поднимите пильную раму на необходимую высоту.
Определите место расположения регулировочного
винта хода (V) на передней части пильного полотна
со стороны маховика.
Слегка ослабьте пильное полотно.
Вращайте регулировочный винт (V) для настройки
положения пильного полотна.
Вновь натяните пильное полотно.
Включите станок для прогона пильного полотна
вхолостую в течение 1-2 минут. Затем выключите
станок.
Снимите защиту пильного полотна и откройте
крышки, чтобы проверить правильность хода
полотна.
Закройте крышки, установите на место защиту
полотна и затяните установочные винты.
При необходимости, повторите настройку.
7.3 Замена пильного полотна
1) Отключите станок от сети питания
Ослабьте крепежные винты крышек пильного
полотна и снимите крышки (А).
Опустите узел щетки для удаления стружки,
ослабив его болты.
Снимите направляющие элементы пильного
полотна (В).
Ослабьте твердосплавные направляющие, вращая
фиксирующую рукоятку против часовой стрелки.
Ослабьте рукоятку кронштейна с направляющей и
сместите его вправо, насколько это возможно.
Ослабьте натяжение пильного полотна, вращая
регулировочную рукоятку против часовой стрелки.
Снимите пильное полотно как с обоих шкивов, так
и направляющих.
Внимание! Даже изношенным пильным
полотном легко порезаться! Работая с пильным
полотном, будьте предельно осторожны!
Убедитесь в правильном направлении зубьев
пильного полотна. Зубья должны быть направлены
от станка и в направлении резания.
B
А
