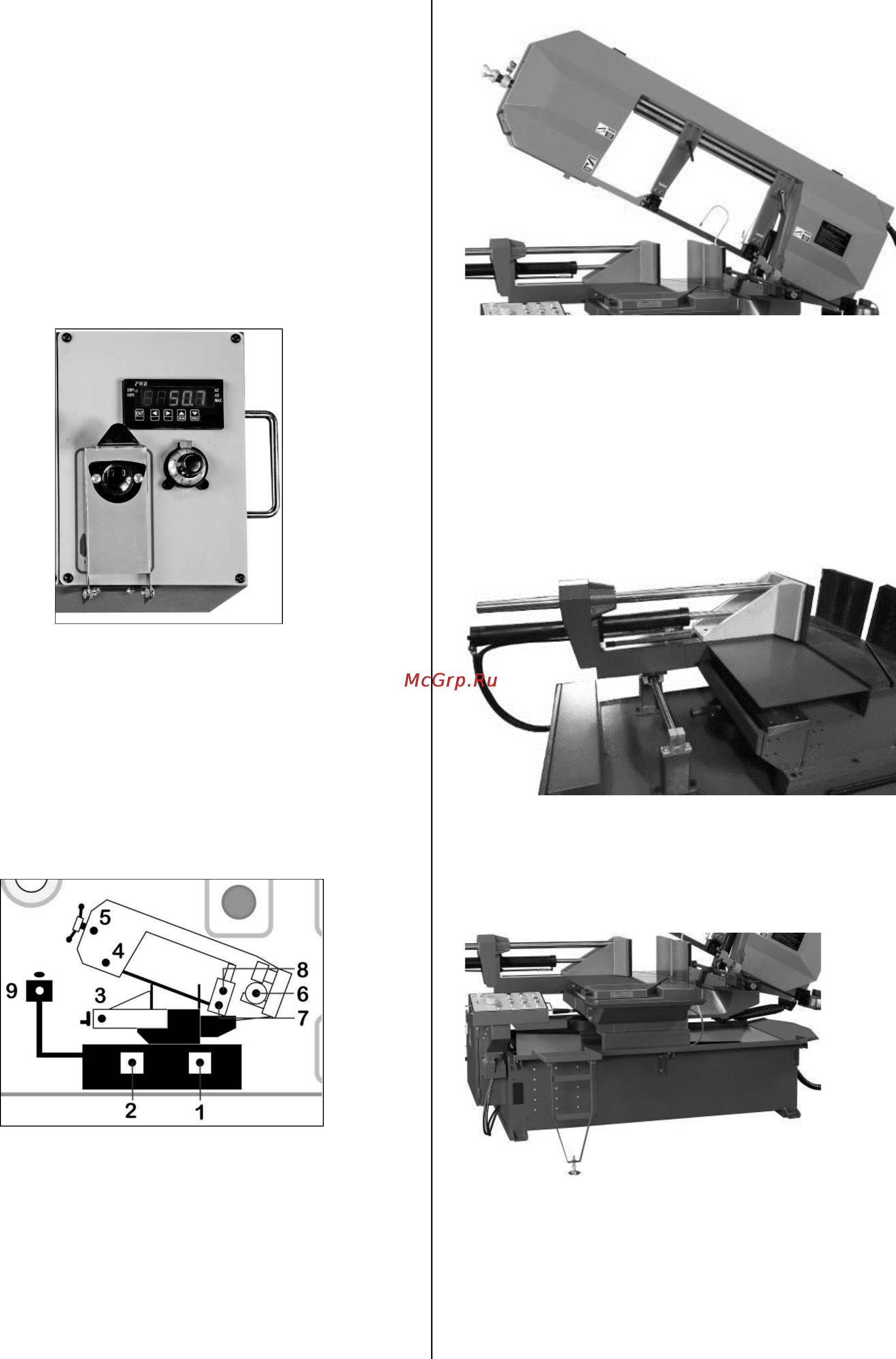

Руководство по эксплуатации станка JET MBS-2128DAS 11
L0. Выключатель питания – кнопка отключения
питания.
L1. Включение питания – кнопка для включения
питания.
M. Кнопка аварийной остановки – нажмите для
отключения всех функций станка.
N. Натяжение полотна и включение его движения
O. Переключатель охлаждающей жидкости –
нажмите для включения или отключения
подачи охлаждающей жидкости.
P. Счетчик – подсчет распиленных кусков, нажмите
кнопку для сброса счетчика на ноль.
Рис.10
Q. Регулятор высоты хода – ограничивает высоту хода
для устранения холостого хода и потерь времени.
Максимальный предел по высоте 530 мм.
R. Рукоятка управления скоростью лезвия –
регулировка скорости лезвия при распиловке
различных материалов.
S. Дисплей скорости лезвия— отображает скорость
движения лезвия.
5.2 Световые индикаторы
Рис.11
1. Индикатор насоса охлаждающей жидкости
2 Индикатор гидронасоса
3. Индикатор давления тисков
4. Индикатор открытия крышки лезвия
5. Индикатор поломки лезвия
6. Индикатор электродвигателя
7. Индикатор нижнего ограничителя хода
8. Индикатор верхнего ограничителя хода
9. Индикатор аварийной остановки.
5.3 Пильная рама
Рис.12
Пильная рама состоит из рамы, на которой
установлены: узлы привода (редукторный
двигатель, двигатель с переменной скоростью
вращения, маховики), механизм натяжения и
направления полотна (направляющая натяжения
полотна, направляющие блоки полотна).
5.4 Система тисков
Рис.13
Гидравлические тиски предназначены для зажима
заготовки. Тиски оснащены пазом, позволяющим
поворачивать их на угол до 60⁰ влево и вправо.
5.5 Станина станка
Рис.14
На станине размещены: пильная рама, тиски,
система подвода СОЖ, поддоны.
Q
R
S
