Руководство по эксплуатации станка JET MBS-2128DAS 14
повреждений, вызванных попаданием стружки на
шкив пильного полотна.

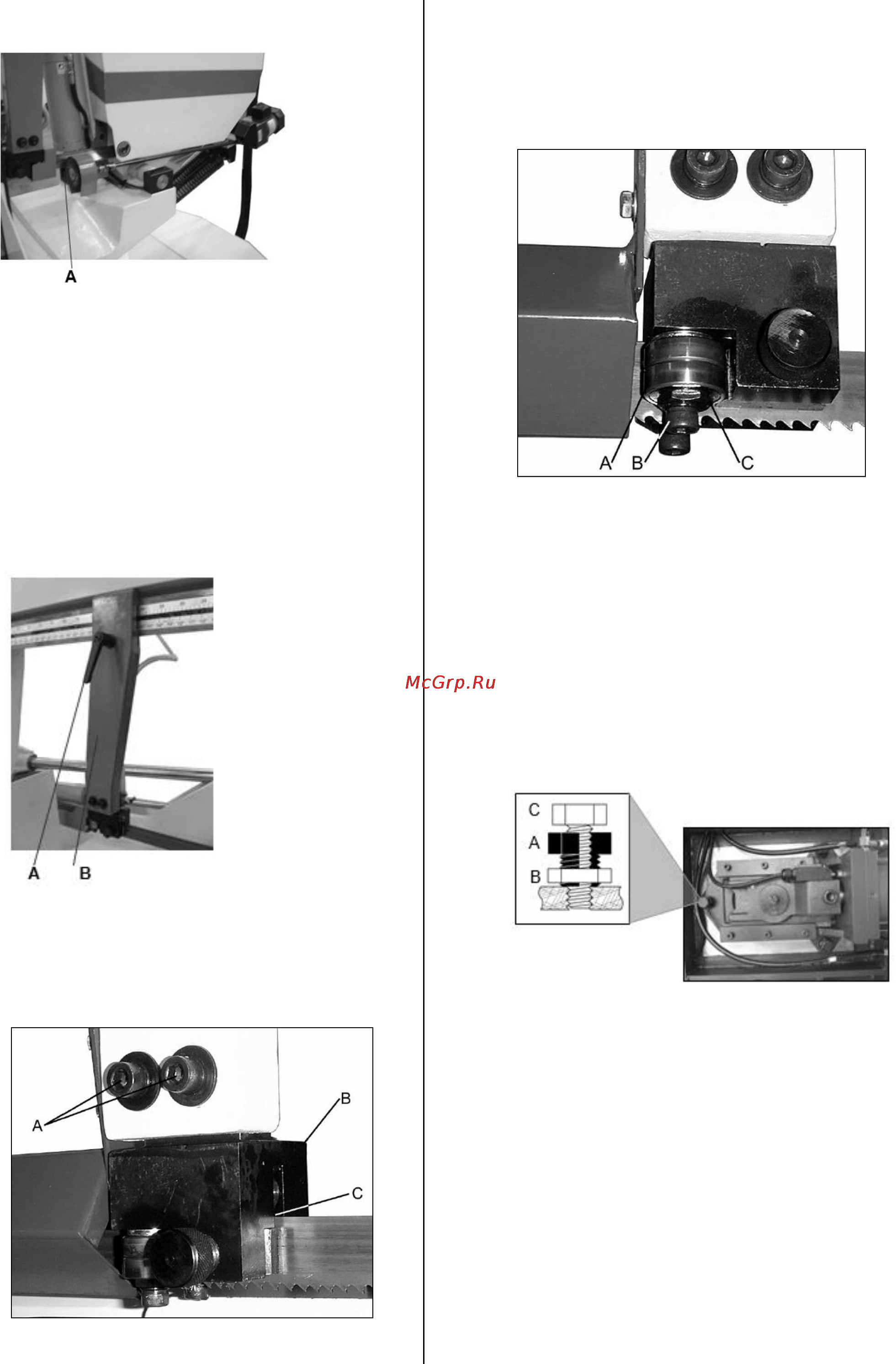

Рис.24
Закройте крышку шкивов.
Снова включите станок в сеть.
6.3 Регулировка направляющих полотна
Опора направляющей пильного полотна (Рис.25, В)
должна быть установлена максимально близко к
заготовке, насколько это возможно. Для
перемещения опоры сначала ослабьте крепежную
ручку (Рис. 25, А), затем передвиньте опору (Рис.
25, В) в направлении заготовки. Убедитесь, что
опора не мешает заготовке, затяните крепежную
ручку (Рис. 25, А).
Рис.25
6.4 Регулировка роликовых направляющих
Отключите станок от сети.
Ослабьте винты (A, рис. 26) и установите задний
ролик на расстояние примерно 0,1 мм от спинки
пильного полотна (С). Снова затяните винты.
Рис.26
Ослабьте твердосплавные вставки (А, Рис. 26),
ослабив винты (В). Отодвиньте вставки от полотна.
Ослабьте стопорные винты (В, рис. 27).
Поворачивайте эксцентриковый вал (С), пока зазор
между полотном не составит 0,05 мм.
Рис.27
Затяните гайки.
Отрегулируйте твердосплавные вставки так, чтобы
они немного касались полотна.
6.5 Настройка положения полотна на шкивах
ВНИМАНИЕ
Регулировка положения полотна производится при
открытом кожухе шкива, чтобы можно было
видеть полотно. Регулировка должна
производиться только квалифицированными
специалистами. Ход полотна регулируется во
время работы станка. Будьте осторожны, не
касайтесь полотна!
Рис.28
Положение лезвия устанавливается фабрично и не
должно требовать никакой регулировки. В случае
возникновения проблемы такого рода,
отрегулируйте станок следующим образом:
Поднимите пильную раму на приемлемую высоту.
Отключите станок от источника питания.
Поместите станок регулировки положения лезвия с
задней стороны пильной рамы за маховиком.
Ослабьте винт с шестигранной головкой C,
расположенный сверху гайки регулировки
положения B.
Регулировка положения осуществляется
посредством подъема или опускания
регулировочного винта A.
