2.3 Прочие опасности

Даже при использовании станка в соответствии с

инструкциями имеются следующие остаточные

опасности:

 Опасность повреждения двигающимся полотном

пилы в рабочей зоне.

 Опасность от разлома полотна пилы.

 Опасность из-за разлетающейся стружки и частей

заготовок.

 Опасность из-за шума и летящей стружки.

Обязательно надевайте средства индивидуальной

защиты, такие как защитные очки и наушники.

 Опасность поражения электрическим током при

неправильной прокладке кабеля.

3. СПЕЦИФИКАЦИЯ СТАНКА

3.1 Технические характеристики

Зона обработки:

при 90° .............................. Ø260, □255, 295х230 мм

при 45° .............................. Ø240, □215, 225х215 мм

при 60° .............................................. Ø160, □130 мм

Скорость движения полотна .............. 25-85 м/мин

Размер ленточного полотна ...... 27х0,0,9х2965 мм

Диапазон поворота консоли .............. -45/0/+60

Высота рабочего стола ................................. 920 мм

Сетевое питание ........................... 400В ~3/PE 50Гц

Мощность двигателя ............................... 1,1 кВт/S

Силовой кабель ......................... H07RN-F, 4х1,5 мм

Бак для СОЖ ....................................................... 10 л

Габариты (ДхШхВ) .................. 2800х1800х1800 мм

Габариты в упаковке .............. 1610x1700x1720 мм

Масса станка ................................................... 650 кг

*Примечание: Спецификация данной инструкции

является общей информацией. Данные

технические характеристики были актуальны на

момент издания руководства по эксплуатации.

Производитель оставляет за собой право на

изменение конструкции и комплектации

оборудования без уведомления потребителя.

 Настройка, регулировка, наладка и техническое

обслуживание оборудования осуществляются

покупателем.

 В технических характеристиках станка указаны

предельные значения зон обработки, для

оптимального подбора оборудования и

увеличения сроков эксплуатации выбирайте станки

с запасом.

 Станок предназначен для эксплуатации в закрытых

помещениях с температурой от 10 до 35⁰С и

относительной влажностью не более 80%.

 Во избежание преждевременного выхода

электродвигателя станка из строя и увеличения

ресурса его работы необходимо: регулярно

очищать электродвигатель от стружки и пыли;

контролировать надежность контактов

присоединенных силовых кабелей;

контролировать соответствие сечения силового

или удлинительного кабеля.

Обслуживающий персонал должен иметь

соответствующий допуск на эксплуатацию и

проведение работ на оборудовании оснащенного

электродвигателем напряжением питания 400В,

50Гц.

3.2 Стандартное исполнение

 Ленточнопильный станок – 1 шт.

 Электрический блок управления – 1 шт.

 Роликовый стол длиной 1 м – 1 шт.

 Ножки для роликового стола – 2 шт.

 Инструкция по эксплуатации/детализация – 1 шт.

 Поддон для стружки – 1 шт.

 Установочные опоры – 4 шт.

Станки комплектуются одним ленточным

полотном. Для правильного выбора шага зуба

ленточного полотна, подходящего для отрезки

ваших заготовок, пользуйтесь таблицей подбора

полотен в каталоге JET или инструкции.

Помните: что в зависимости от профиля и сечения

отрезаемой заготовки необходимо подбирать и

устанавливать на станке ленточное полотно с

соответствующим шагом и формой зуба. В

инструкции представлены, носящие

информационный характер рекомендации по

выбору и эксплуатации ленточных полотен.

3.3 Описание станка

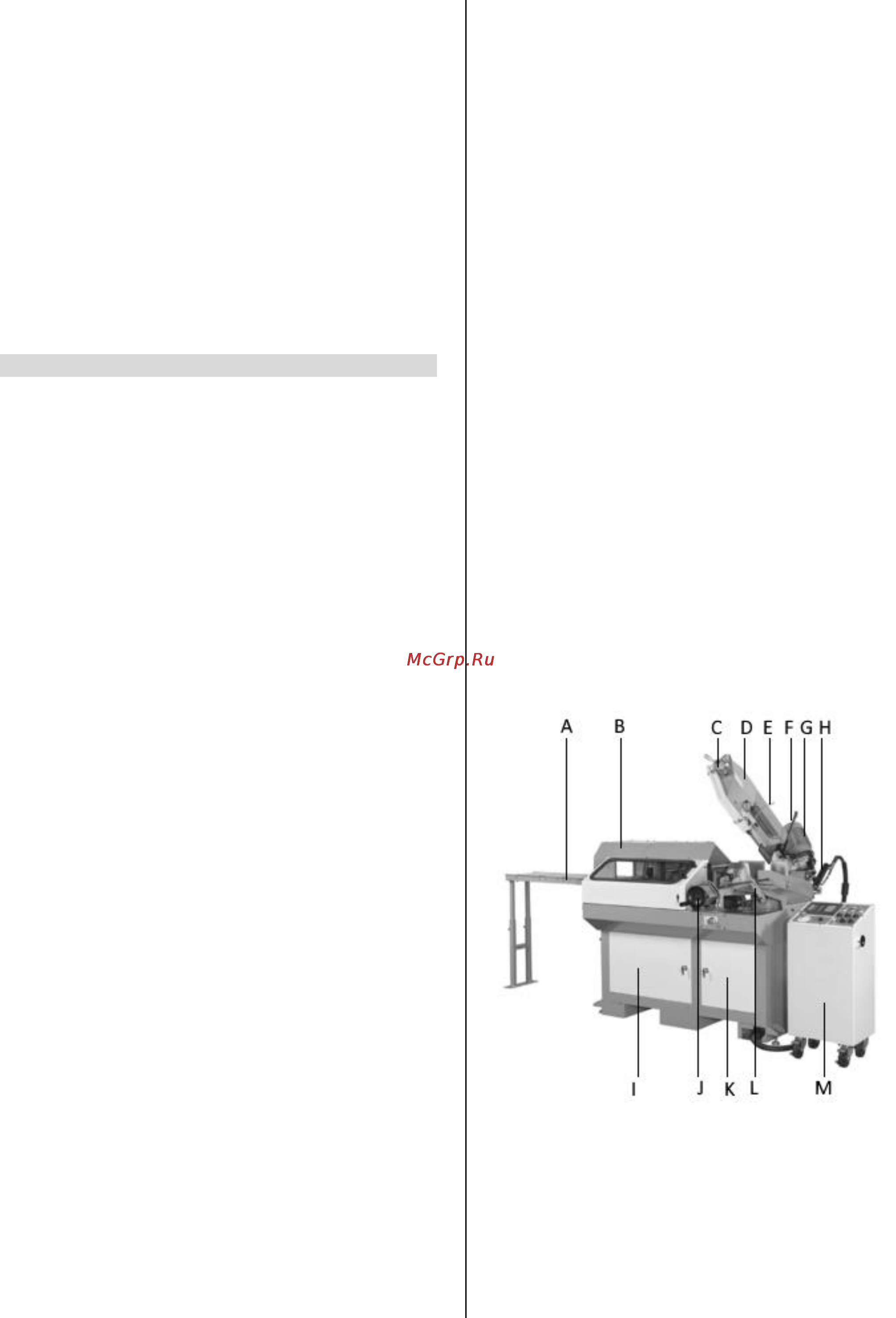

Рис. 1

A. Подающий рольганг

B. Защитный кожух подающего механизма

C. Натяжитель полотна с тензометром

D. Поворотная пильная рама

E. Трубка подачи СОЖ

F. Датчик высоты заготовки

G. Двигатель

H. Гидроцилиндр
