Руководство по эксплуатации станка JET MBS-1012CNC 8

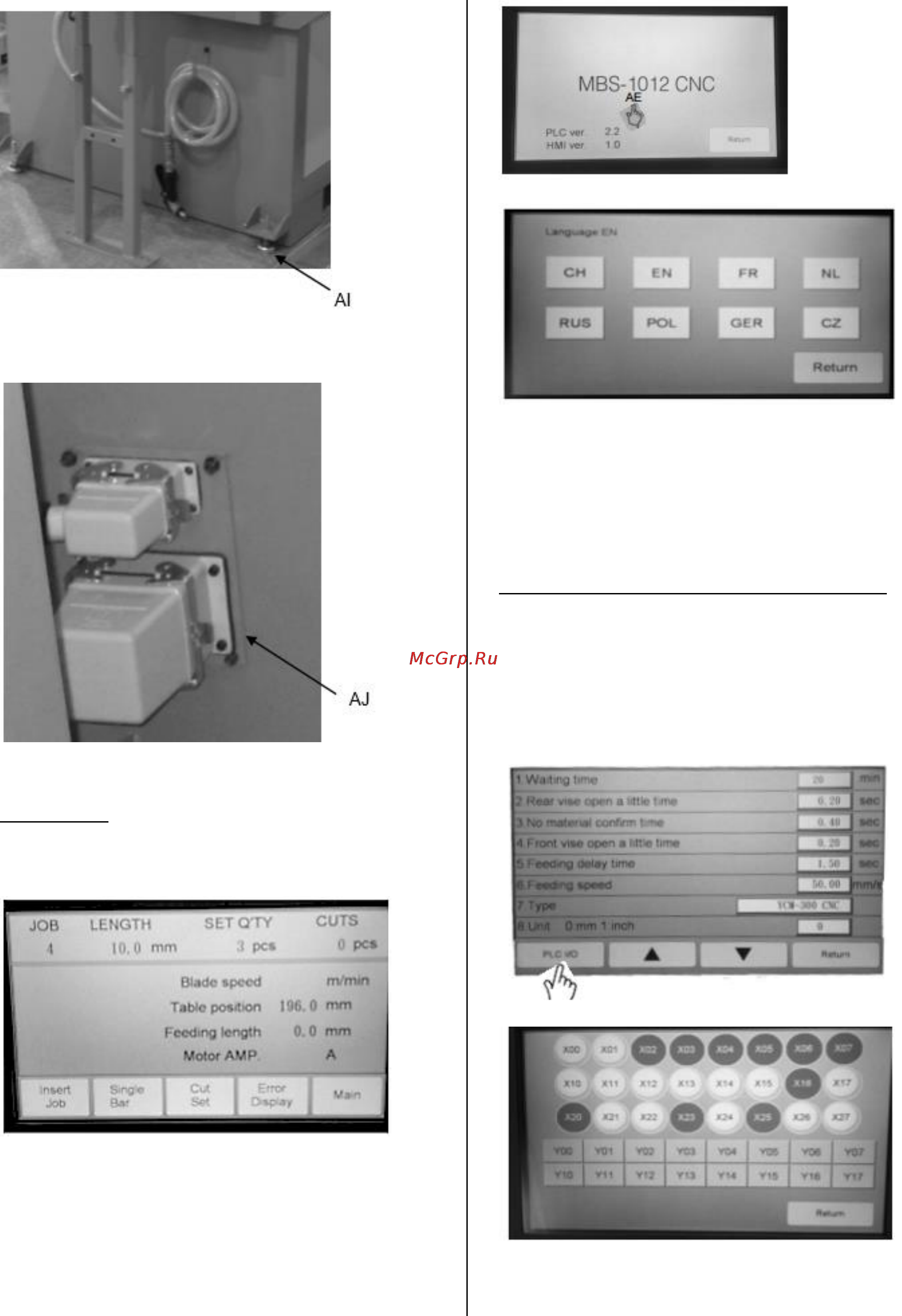

Рис.6

Подключите панель управления при помощи двух

штепсельных вилок (AJ, рис.7).

Рис.7

4.3 Настройка панели упрвления

Выбор языка

Включите главный переключатель Z (Рис. 13).

Сбросьте кнопку аварийного останова АВ (Рис. 13).

Система загрузится через несколько секунд.

Рис.8

Рис.9

Рис.10

Нажмите кнопку «Main» (Рис. 8).

Нажмите на экран (Рис. 9).

Введите пароль: 1111

Выберите нужный язык (Рис.10).

Вернитесь на главную страницу.

Настройка системы и проверка Ввода/Вывода

Включите главный переключатель Z (Рис. 13).

Сбросьте кнопку аварийного останова АВ (Рис. 13).

Система загрузится через несколько секунд.

Нажмите кнопку «Main» (Рис. 8).

Нажмите на экран (Рис. 9).

Введите пароль: 2222

Нажмите «PLC I/O» (Рис.11)

Рис.11

Рис.12

Теперь можно проверить Ввод/Вывод

Вернитесь на главную страницу
