Руководство по эксплуатации станка JET MBS-1318FA 17

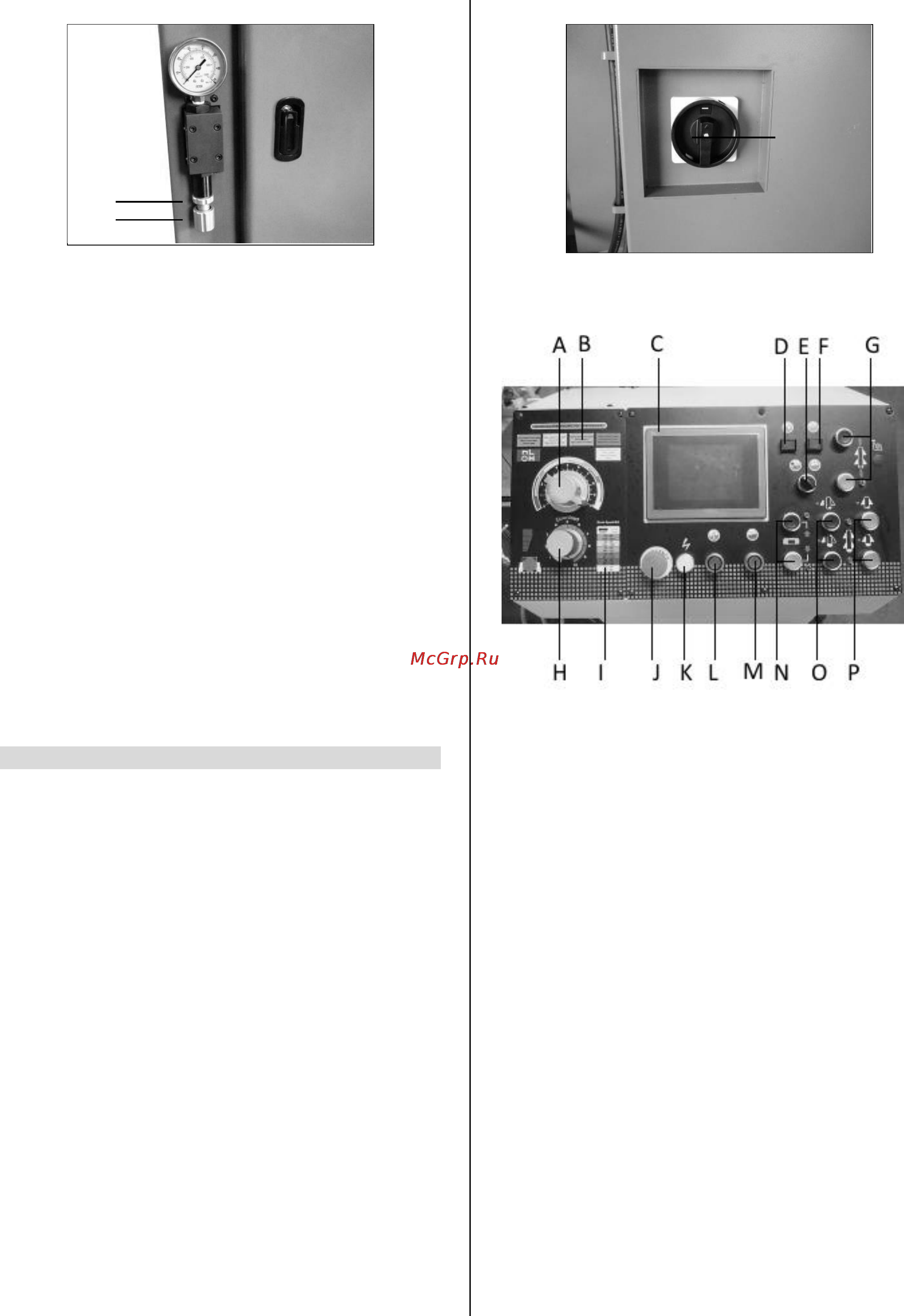

7.15 Регулятор давления тисков
Датчик гидравлического давления тисков
расположен на задней стороне основания.
Чуть ниже датчика расположена ручка регулятора
давления. Она позволяет уменьшить усилие
зажима за счет снижения гидравлического
давления. Оптимальное давление составляет
28кгс/см
2
. Оно хорошо подходит для зажима
большинства твердых и прочных материалов. Для
более мягких материалов, полых деталей или труб,
лучше подойдет давление от 15кгс/см
2
. Для
различных материалов может потребоваться
различное усилие зажима.
В автоматическом режиме, давление тисков можно
изменять путем поворота ручки регулятора
давления (Z), после зажима заготовки.
Ослабьте гайку (Z1).
Поверните ручку регулятора (Z) против часовой
стрелки для снижения давления или по часовой
стрелке для увеличения давления тисков.
Затяните гайку (Z1) после завершения регулировки.
8. РАБОТА НА СТАНКЕ
Перед началом обработки заготовки, необходимо
убедиться, что
заготовка надежно зажата.
пильное полотно подходит для резания материала,
из которого сделана данная заготовка.
направляющие стойки и маховик надежно и
безопасно закреплены.
обеспечено достаточное натяжение пильного
полотна.
щетка пильного полотна установлена в
правильном положении.
в баке достаточно СОЖ, и она хорошего качества.
правильно установлена длина.
8.1 Работа в ручном режиме
Подключите питание станка, используя
переключатель Q, расположенный на тумбе под
панелью управления.
Нажмите кнопку включения гидронасоса L.
Установите ручной режим, используя
переключатель (E).
Откройте тиски, используя кнопки (О).
Установите заготовку в тиски. Закройте подвижные
тиски, используя кнопку зажима подвижных тисков
(Р).
Переместите заготовку на требуемое расстояние,
используя кнопки (G)
Зажмите заготовку в верстачных тисках, используя
кнопку зажима верстачных тисков (Р).
Отрегулируйте расстояние между направляющими
пильного полотна (см. п 7.9).
Установите скорость движения пильного полотна,
используя рекомендованные значения (I) и
сенсорный экран управления (F1)
Установите давление и скорость подачи (п. 7.14)
Нажмите кнопку начала резания (М), чтобы
запустить рабочий цикл резания.
Нажмите кнопку подачи СОЖ (F) для запуска
насоса охлаждающей жидкости, при этом
загорится индикатор. Пильная рама начнет
опускаться.
После окончания резания, пильное полотно
остановится в нижнем положении. В ручном
режиме резания можно установить верхнее или
Q
Z
Z1
