Руководство по эксплуатации станка JET MBS-1318FA 8
При выравнивании станка в направлении слева
направо приподнимите левую сторону примерно
на 1
O
выше правой. Это обеспечит правильный
возврат СОЖ.
После завершения выравнивания станка закрепите
его к основанию, используя анкерные болты.
Внимание: Все выравнивающие винты должны
равномерно поддерживать вес станка.

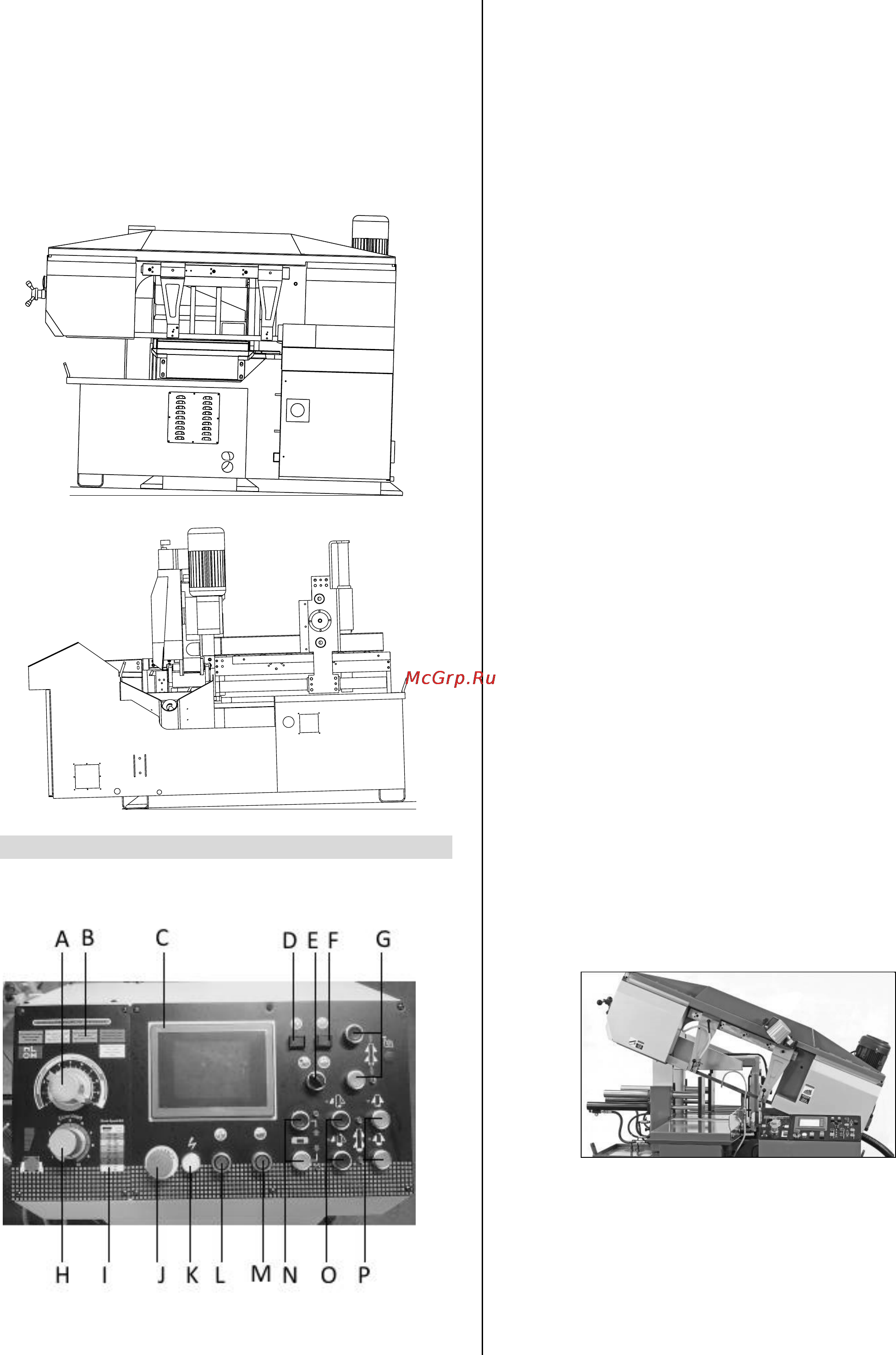

5 ОПИСАНИЕ ЭЛЕМЕНТОВ СТАНКА
5.1 Панель управления станка
A Выбор давления подачи
B Таблица выбора давления подачи
C Сенсорный экран
D Включение света
E Ручной/автоматический режим работы
F Включение подачи СОЖ
G Кнопки перемещения подвижных тисков.
Нажмите и удерживайте для подачи заготовки
вперед или назад.
H Выбор скорости подачи пильной рамы
I Таблица выбора скорости движения полотна
J Кнопка аварийного останова со сбросом
параметров станка. Для отжима кнопки поверните
ее против часовой стрелки.
K Индикатор напряжения в сети.
L Запуск гидронасоса.
M Запуск рабочего цикла резания
N Кнопки подъема и опускания пильной рамы.
Кнопка подъема пильной рамы также используется
для остановки пиления без сброса параметров.
O Кнопки разжима неподвижных и подвижных
тисков. Если рама станка поднята полностью (горит
индикатор подъема), тиски раскрываются
полностью. Если рама поднята не полностью, тиски
раскрываются на 5 мм при каждом нажатии.
P Кнопки зажима неподвижных и подвижных
тисков.
*На панели управления пять индикаторов.
В случае крайних положений пильной рамы
загорается индикатор напротив соответствующей
кнопки.
Индикаторы зажима заготовки, расположены
напротив кнопок управления подвижными и
неподвижными тисками загораются при зажиме
заготовки в соответствующих тисках.
Индикатор перемещения тисков загорается, когда
подвижные тиски достигли крайнего положения
при перемещении вперед.
Пильное полотно не начнет двигаться, пока не
загорится индикатор зажима тисков.
5.2 Пильная рама
Пильная рама включает в себя части привода
(двигатель-редуктор или двигатель с регулируемой
частотой вращения, шкивы, маховики), систему
натяжения, пильное полотно, направляющее
устройство (направляющие рычаги и
направляющие блоки) и лампу рабочего
освещения.
