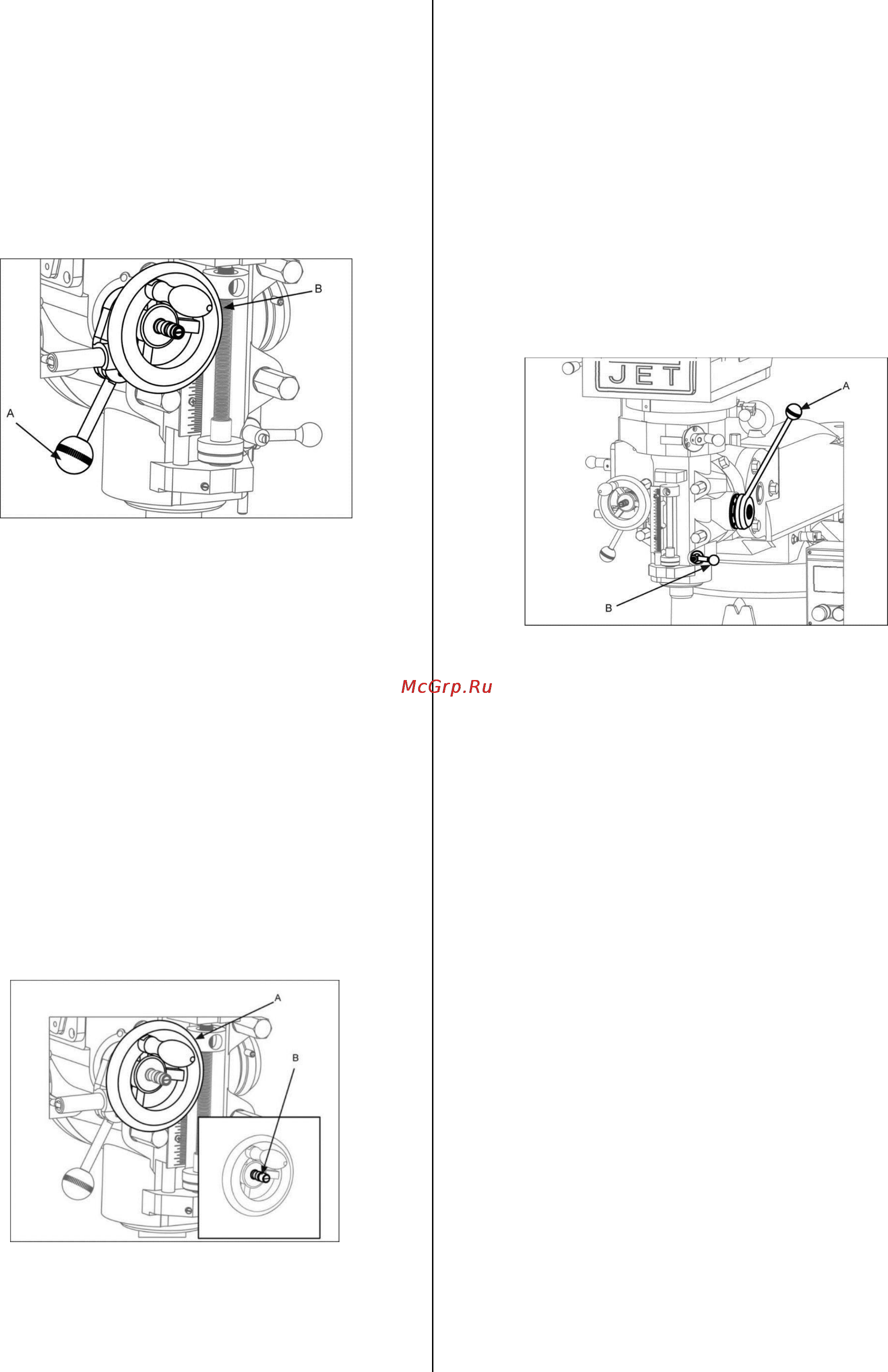

Руководство по эксплуатации станка JET JTM-949EVS 13
В отличие от других элементов управления станка,
рычаг легче переключается при работающем
двигателе и при включенном рычаге включения
автоматической подачи.
5.7 Рычаг выключения подачи
Рычаг выключения подачи (А, Рис. 9) расположен
на левой части головки за маховиком тонкой
подачи (В, рис. 9). Рычаг вводит в зацепление
предохранительную муфту и вал-шестерню, если
его повернуть влево.
Рис.9
Рычаг выключения подачи остается в зацеплении
до тех пор, пока упор пиноли (С, рис.12) не
соприкоснется с микрометрической
регулировочной гайкой (А, рис. 1), что приведет к
автоматическому выходу из зацепления муфты,
или пока ее не расцепят вручную перемещением
рычага вправо.
5.8 Управление направлением подачи
Управление направлением подачи (В, Рис. 10)
определяет движение вверх, вниз или отсутствие
перемещения. Положение ручки зависит от
направления вращения шпинделя (см. Раздел
Переключатель двигателя). Положение ручки
можно менять при работающем двигателе или
выключенном. Если ручку сложно переключать,
поверните маховик тонкой подачи (А, Рис.10)
назад и вперед, чтобы помочь ручке
зафиксироваться.
Рис.10
Если шпиндель вращается по часовой стрелке, то
задвигание ручки определяет подачу вниз, а
выдвигание вверх. Если шпиндель вращается
против часовой стрелки, то выдвигание ручки
определяет подачу вниз, а задвигание вверх.
Нейтральное положение ручки находится между
задвинутыми выдвинутым.
Внимание! Если ручка управления подачей не
используется, рекомендуется оставлять ее в
нейтральном положении
5.9 Ручка грубой подачи
Ручка грубой подачи (А, Рис.11) расположена на
правой стороне головки. Ручка грубой подачи
используется при операциях сверления, не
требующих высокой точности и для перемещения
пиноли на определенную глубину. Возвратная
пружина вернет шпиндель в исходное положение
автоматически после того, как ручка
высвободиться.
Рис.11
5.10 Ручка блокировки пиноли
Ручка блокировки пиноли (В, Рис. 11) расположена
на правой стороне головки. Поверните рукоятку по
часовой стрелке, чтобы зафиксировать пиноль в
нужном положении. Чтобы освободить пиноль,
поверните рукоятку против часовой стрелки.
5.11 Маховик тонкой подачи
Когда задано управление Маховиком тонкой
подачи (А, Рис. 10), он может использоваться для
ручного управление подачей пиноли как вверх, так
и вниз.
Внимание! Снимите маховик тонкой ручной
подачи, если он не используется. Несоблюдение
данного требования может привести к серьезным
травмам.
5.12 Шкала глубины и упор
Шкала глубины и упор используются при
сверлильных операциях для установки глубины
просверливаемого отверстия. Шкала глубины
расположена на передней части головки. Шкала
состоит из Микрометрической регулировочной
гайки (А), зажимной гайки (В), Упора пиноли (C),
Винта упора пиноли (D) и Шкалы (E).
