Руководство по эксплуатации станка JET JTM-949EVS 16
Установите щуп индикатора на рабочий стол.
Обнулите индикатор.
Поверните шпиндель на 180 градусов (во время
вращения приподнимайте щуп индикатора во
избежание его попадания в Т-образный паз).
Следите за шкалой индикатора. Значение на
индикаторе всегда должно оставаться на нуле.
Если это не так, ослабьте четыре шестигранные
гайки и переустановите фрезерную головку.
Еще раз проверьте перпендикулярность с
помощью индикатора. Повторяйте процедуру до
тех пор, пока индикатор не будет оставаться в
нулевом положении в обоих положениях.
Внимание! Производите затяжку гаек в два этапа и
по перекрестной схеме. Несоблюдение этого
требования может привести к деформации
поверхности переходника подвижного хобота.
Затяните четыре шестигранные гайки. Затягивайте
в два этапа, используя динамометрический ключ.
Применяйте перекрестную схему затяжки гаек. На
первом этапе момент затяжки должен быть равен
3,45 кгс*м, окончательный момент затяжки
должен быть равен 6,9 кгс*м.
6.2 Наклон фрезерной головки вперед/назад
Установка головки под углом:
Ослабьте три зажимных болта переходника хобота
(А, Рис.17). Достаточно ослабить болты на 1/2
оборота, чтобы фрезерную головку можно было
наклонять.

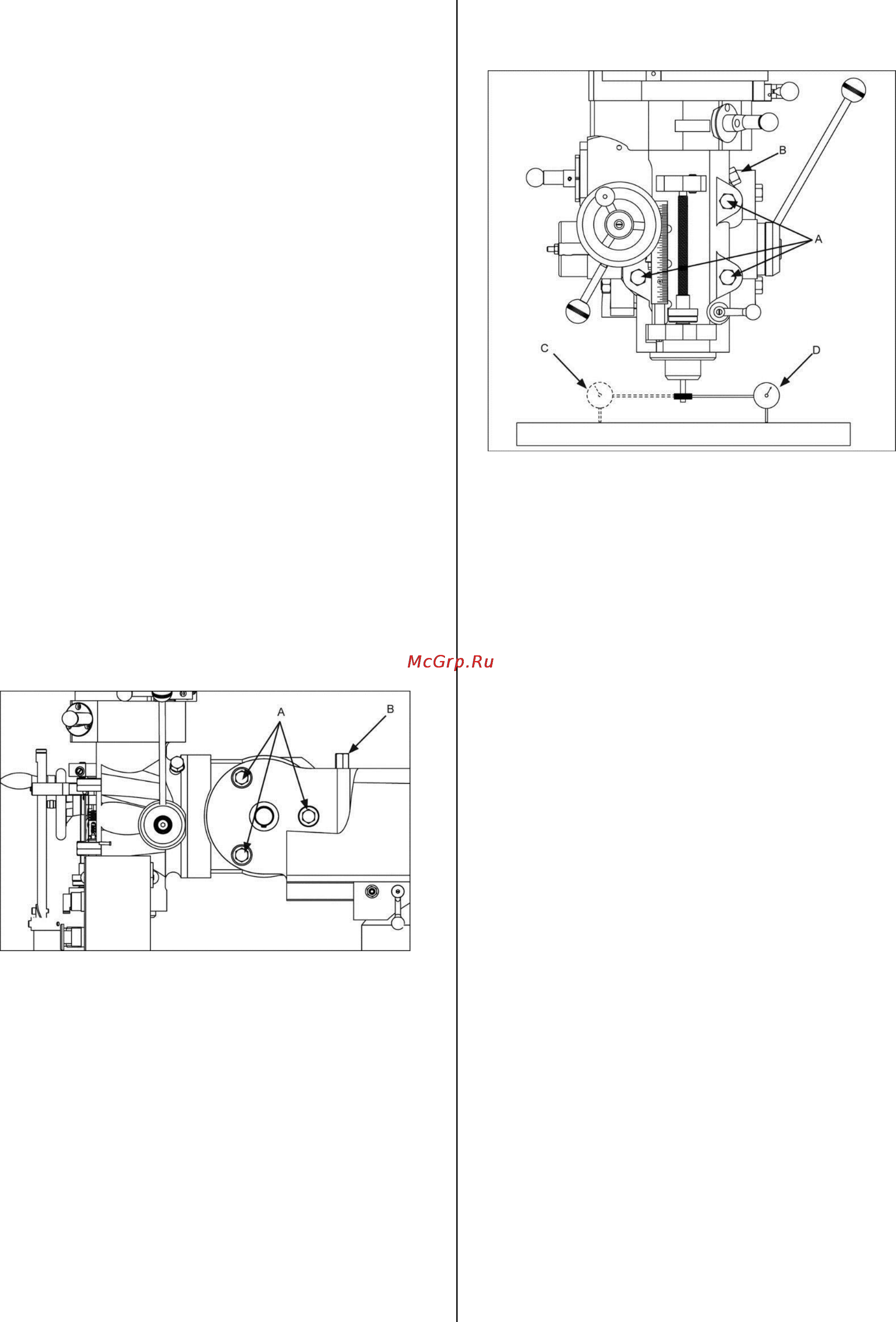

Рис. 17
Придерживайте фрезерную головку рукой.
Приподнимайте шпиндель вверх при изменении
угла.
Поверните накидную гайку переходника хобота (B,
Рис. 17) при наклоне головки вперед или назад.
Для установки головки под требуемым углом
воспользуйтесь шкалой на переходнике
подвижного хобота.
Возвращение фрезерной головки в вертикальное
положение:
При возврате головки в вертикальное положение
поддерживайте головку, приподнимая шпиндель
вверх, пока поворачиваете накидную гайку.
Убедитесь, что фрезерная головка
перпендикулярна рабочему столу.
Установите индикатор часового типа на оправку и
закрепите с помощью приводного стержня (см.
рис. 18).
Рис. 18
Установите привод шпинделя в нейтральное
положение.
Установите щуп индикатора на рабочий стол.
Обнулите индикатор.
Поверните шпиндель на 180 градусов (во время
поворота приподнимите щуп индикатора рукой во
избежание его попадания в Т-образный паз).
Следите за показаниями индикатора. Указатель
индикатора всегда должен находиться в нулевом
положении. Если указатель отклоняется, ослабьте
четыре шестигранные гайки и переустановите
фрезерную головку.
Еще раз проверьте перпендикулярность с
помощью индикатора. Повторяйте процедуру,
описанную выше, до тех пор, пока показания
индикатора не будут на нуле в обоих позициях.
Когда индикатор будет показывать нулевое
значение, затяните зажимные болты переходника
подвижного хобота.
6.3 Передвижение хобота вперед/назад
Ослабьте обе ручки (A, Рис. 19), которые
фиксируют подвижный хобот на его
направляющих. [Шестигранные гайки на модели
JTM-1050EVS2.]
