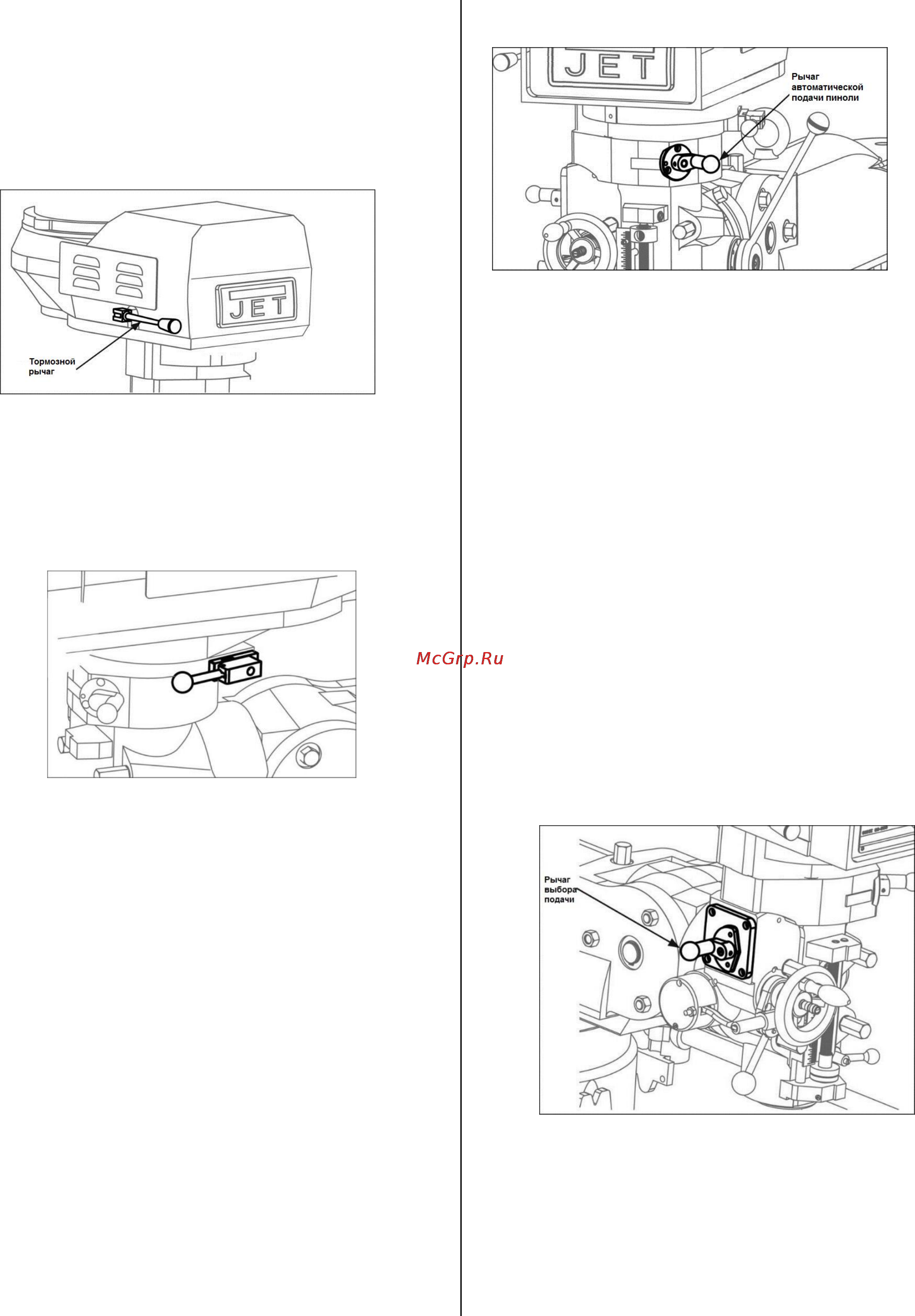

Руководство по эксплуатации станка JET JTM-1050EVS2 11
5.3 Тормоз шпинделя
Рычаг тормоза шпинделя находится в верхней
левой части фрезерной головки (Рис.5). Чтобы
включить тормоз, опустите рычаг вниз. Тормоз
шпинделя применяют только после установления
переключателя двигателя в позицию Выкл. (OFF).
При работающем двигателе шпиндель не
остановится.
Рис.5
5.4 Рычаг переключения режима скорости
Привод фрезерной головки может осуществляться
как напрямую (при высоких оборотах), так и через
зубчатую передачу во фрезерной головке (при
низких оборотах). Выбор способа привода
осуществляется изменением положения рычага.
Рис.6
Рычаг переключения режима расположен в
нижней правой части фрезерной головки (Рис. 6).
Положение рычага ближе к оператору является
режимом высокой скорости. Положение рычага в
сторону от оператора является режимом низкой
скорости. Среднее положение рычага является
нейтральным.
Внимание! Не переключайте рычаг при
работающем двигателе. Поворачивайте шпиндель
вручную, чтобы облегчить смену положения
рычага.
5.5 Автоматическая подача пиноли
Внимание! Не используйте автоматическую подачу
при оборотах свыше 3000 об/мин.
Рекомендуется отключать червячный редуктор
автоматической подачи, если автоматическая
подача не применяется. Это предотвращает
излишний износ червячного редуктора.
Не двигайте рычаг включения автоматической
подачи до полной остановки двигателя.
Переключайте рычаг с осторожностью. Если
зубчатые колеса не вошли в зацепление, запустите
двигатель на мгновение и дождитесь его полной
остановки перед переключением рычага.
Рис.7
Рычаг включения автоматической подачи пиноли
расположен в правой части фрезерной головки. Он
используется для включения и отключения
механизма автоматической подачи пиноли.
Чтобы включить автоматическую подачу, вытяните
рычаг и поверните его в нужное положение. Рычаг
зафиксируется в новом положении, войдет в
зацепление с механизмом автоматической подачи.
Механизм будет перемещать шпиндель вверх или
вниз. Механизм автоматической подачи не
управляет шпинделем, когда рычаг не находится в
зацеплении с механизмом подачи.
5.6 Рычаг регулировки подачи
Рычаг регулировки подачи (Рис. 8) используется
для установки значения подачи на один оборот
при автоматической подаче. Возможен выбор
одного из трех значений подачи. Возможные
позиции рычага показаны на индикаторной
табличке под рычагом регулировки подачи.
Чтобы выбрать нужное значение подачи, потяните
за рычаг и поверните в нужное положение, рычаг
зафиксируется.
Рис.8
Примечание: Рычаг снабжен пружиной – чтобы
повернуть рычаг, сначала вытяните его.
В отличие от других элементов управления станка,
рычаг легче переключается при работающем
двигателе и при включенном рычаге включения
автоматической подачи.
