Руководство по эксплуатации станка JET JTM-1050EVS2 17

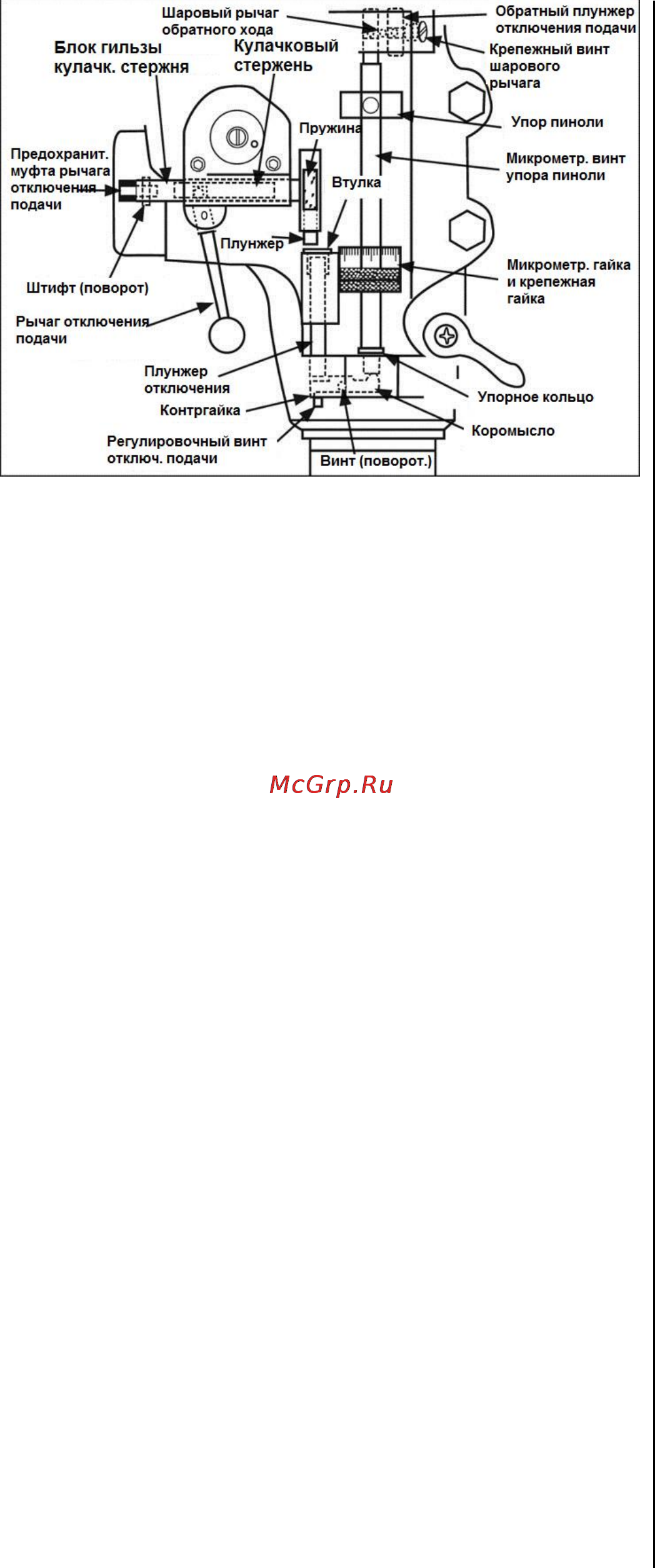

Рис 21
Примечание: Автоматическая подача должна
отключиться, когда упор пиноли толкнет
микрометрическую гайку. Если автоматическая
подача не отключается, повторите предыдущие
шаги.
Включите автоматическую подачу и переместите
упор пиноли в верхнее положение. Убедитесь в
том, что механизм обратного хода также
отключает автоматическую подачу. Если
автоматическая подача не отключается, еще раз
отрегулируйте механизм до тех пор, пока
автоматическая подача не будет отключаться в
верхнем положении.
Проверьте исправность работы с помощью
рукоятки грубой подачи. Если механизм работает
правильно, включите приводной двигатель и
механизм автоматической подачи. Убедитесь, что
рычаг включения автоматической подачи
правильно включается и выключается при
включенном двигателе.
6.10 Регулировка люфта ходового винта стола
Обратитесь к рисунку 22.
Рабочий стол фрезерного станка перемещается с
помощью ходового винта и гайки в обоих
направлениях (продольном и поперечном). Для
обеспечения правильной работы необходим зазор
между ходовым винтом и гайкой, что приводит к
образованию люфта. Вторая гайка ходового винта
необходима для компенсации основной части
люфта. Следующие инструкции помогут получить
допустимый люфт.
6.11 Регулировка люфта поперечной подачи
Используйте рукоятку поперечной подачи, чтобы
сдвинуть рабочий стол максимально назад.
Удалите гофрированный защитный кожух.
Откройте два щита защиты от стружки, чтобы
отвинтить регулировочную гайку (гайка,
находящаяся в задней части держателя, не
регулируется, - только передняя гайка -
регулировочная).
Ослабьте два стопорных винта гайки.
Слегка поверните гайку, чтобы затянуть ее
напротив противоположной гайки.
Затяните два стопорных винта.
Используйте рукоятку поперечной подачи, чтобы
переместить рабочий стол в среднее положение.
Если это необходимо, повторите шаги для
установки надлежащего люфта
Установите индикатор, чтобы проверить величину
люфта поперечной подачи. Осторожно двигайте
рукоятку поперечной подачи вперед и назад и
наблюдайте за индикатором. Значение люфта
должно быть в диапазоне от 0,08 мм до 0,127 мм.
Если это необходимо, повторите шаги для
установки надлежащего люфта.
Установите гофрированный кожух.
6.12 Регулировка люфта продольной подачи
Обратитесь к рис. 22.
Только одна из гаек ходового винта является
регулировочной, другая гайка зафиксирована.
Обычно гайка, расположенная слева, является
регулировочной. Это можно определить, осмотрев
гайку с нижней стороны стола.
Ослабьте два стопорных винта гайки.
Слегка поверните гайку, чтобы зафиксировать ее
напротив противоположной гайки.
Затяните два стопорных винта.
Используйте рукоятку продольной подачи, чтобы
переместить рабочий стол в среднюю позицию.
Установите индикатор, чтобы проверить величину
продольного люфта. Осторожно двигайте рукоятку
продольной подачи вперед и назад и наблюдайте
за индикатором. Значение люфта должно быть в
диапазоне от 0,08 мм до 0,127 мм.
