Руководство по эксплуатации станка JET JTM-1050EVS2 6
Конус шпинделя ................................................ NT-30
Диаметр пиноли ...........................................85,75 мм
Диапазон скоростей, плавно ......................................
............................................ 60-500/500-4500 об/мин
Подача за один оборот шпинделя ................0,15 мм
Ход пиноли.......................................................127 мм
Наклон головки влево-вправо .............................. 90
Наклон головки вперед-назад .............................. 45
Расстояние шпиндель-стол ............................530 мм
Расстояние ось шпинделя-колонна ....... 150-681 мм
Рабочий стол и консоль:
Размер стола .......................................... 250-1270 мм
Перемещение стола по оси Х .........................760 мм
Перемещение стола по оси Y .........................375 мм
Перемещение стола по оси Z .........................412 мм
Кол-во Т-образных пазов .......................................... 3
Размеры Т-образных пазов ШхГ.............. 15,9х19 мм
Расстояние между Т-обр пазами ..................63,5 мм
Макс нагрузка на стол ....................................... 380 кг
Прочие размеры:
Ширина салазок ..............................................510 мм
Ширина колонны .............................................290 мм
Габариты в собранном виде..... 1670х1600х2170 мм
Масса станка нетто/брутто ................... 1130/1190 кг
*Примечание: Спецификация данной инструкции
является общей информацией. Данные
технические характеристики были актуальны на
момент издания руководства по эксплуатации.
Производитель оставляет за собой право на
изменение конструкции и комплектации
оборудования без уведомления потребителя.
Указанные значения звукового давления даны в
качестве справочной информации. Их превышение
не является признаком опасности для оператора.
Настройка, регулировка, наладка и техническое
обслуживание оборудования осуществляются
покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для
оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте станки
с запасом.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуатацию и
проведение работ на оборудовании оснащенного
электродвигателем напряжением питания 400В,
50Гц.

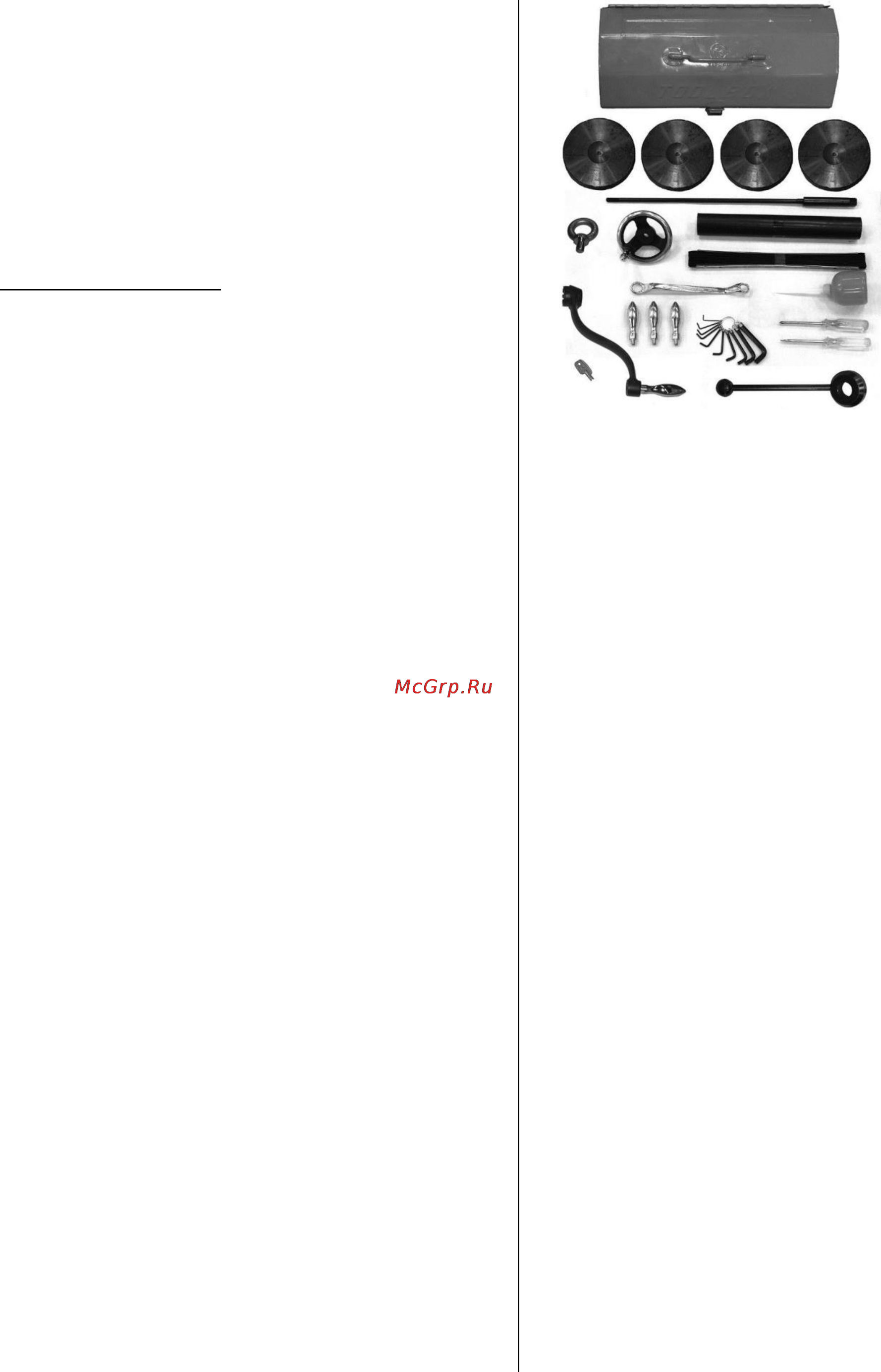

3.2 Объем поставки
Консольно-фрезерный станок (не показан)
Поддон для стружки (не показан)
Плоский кожух
Гофрированный кожух
Приводной стержень
Регулировочные рукоятки стола (3 шт)
Инструментальный ящик, содержит:
Выравнивающие опоры (4 шт)
Набор шестигранных ключей (1.5-10мм) *
Торцевой ключ 17/19 мм*
Крестовая отвертка #2*
Шлицевая отвертка #2*
Масленка *
Подъемная рукоятка
Маховик
Рукоятка грубой подачи
Подъемное кольцо
Ключ от электрошкафа
Инструкция по эксплуатации
