Руководство по эксплуатации станка JET JTM-1050EVS2 8

размера и длины должны быть закреплены на

полу.



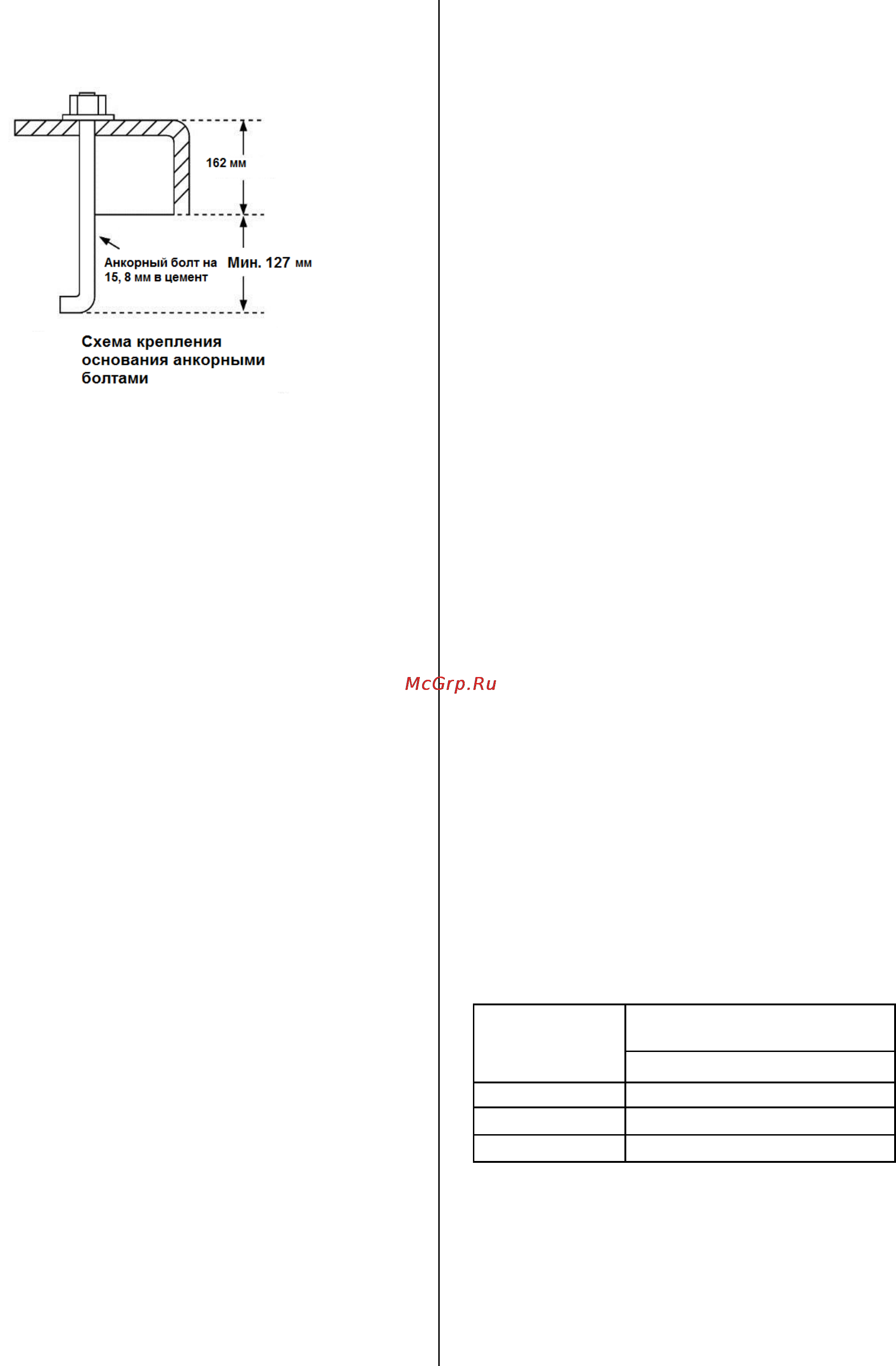

Рис.2

 Примечание: При установке станка оставляйте

достаточное место не только для самого станка, но

и для оператора и персонала, ремонтирующего

станок, а также для заготовок большого размера,

которые могут выступать за край станка.

 Когда станок будет установлен на анкерные болты,

отрегулируйте его уровень с помощью установки

прокладок в углы, где это необходимо. Устройство

измерения уровня необходимо положить на

рабочий стол. Рабочий стол является базовой

поверхностью и должен быть отрегулирован в

ОБОИХ направлениях – продольном и поперечном.

Внимание! Фрезерный станок должен опираться

на все четыре опоры. Несоблюдение этого

требования может привести к смещению станины

и зажиму направляющих стола.

 Когда уровень станка отрегулирован, закрепите

основание станка анкерными болтами.

 ВАЖНО: Перед поднятием фрезерной головки,

прочитайте раздел 10.1, который содержит

рекомендации по подъему и установке фрезерной

головки.

 Отвинтите каждую из четырех шестигранных гаек

(см. А, рис.18) примерно на четверть оборота

против часовой стрелки, чтобы головка могла

поворачиваться.

 Используйте прилагаемый ключ, чтобы повернуть

гайку червяка и поднять головку в верхнее

положение. Нажимайте на двигатель в верхнем

направлении, чтобы помочь червячному

механизму.

 Немного затяните болты на головке, но не

затягивайте слишком сильно.

 С помощью уайт-спирита или другого очищающего

раствора очистите станок от антикоррозионного

покрытия везде, где оно нанесено. Это важно; если

не очистить станок, при движении стола или других

частей станка, антикоррозионное покрытие может

попасть в те части станка, где это не нужно.

 Некоторые из последующих шагов, возможно, уже

сделаны на станке. В таком случае их можно

пропустить. В противном случае, следуйте

дальнейшим рекомендациям. Обратитесь к рис. 3,

чтобы прояснить месторасположение деталей.

 Установите ручки продольной и поперечной

подачи на соответствующие оси, закрепив их с

помощью гаек.

 Удалите антикоррозионное покрытие с приводного

стержня и втулки. Вставьте приводной стержень

вместе с установленной на нем втулкой в центр

шпинделя на через верхнюю часть станка.

 Установите маховик тонкой подачи на ступицу и

нажимайте до тех пор, пока фиксаторы маховика

не совпадут с соответствующими отверстиями в

ступице, и поверхность маховика не сравняется с

поверхностью ступицы.

 Вставьте ручку грубой подачи на ось и закрепите ее

 Распакуйте и очистите ручку консоли. Установите

ее на соответствующую ось.

 Установите резиновые защитные кожухи для

направляющих на передней и задней части стола.

4.2 Электрическое подключение

Все работы, связанные с электроподключением,

должны производиться только

квалифицированными электриками!

Несоблюдение этого требования может привести к

серьезным травмам! Станок должен быть

заземлен для защиты оператора от удара

электрическим током.

Для оборудования, расположенного вдали от

электрической распределительной коробки,

необходимо увеличить сечение проводов, чтобы

обеспечить подачу нужного напряжения на

двигатель.

Чтобы минимизировать потери напряжения и

предотвратить перегревание и сгорание двигателя,

используйте для параллельной цепи или для

удлинителей рекомендованные сечения проводов,

указанные в таблице:

Длина

ответвления

Номер по стандарту AWG

Линия 600 Вольт

0 – 1,5M

No. 14

1,5 – 2M

No. 14

Более 2M

No. 12

Таблица 1

Перед включением станка в сеть убедитесь, что

напряжение в сети соответствует техническим

требованиям станка.

Перед включением станка в сеть убедитесь в том,

что переключатель находится в положении ВЫКЛ.

(OFF).
