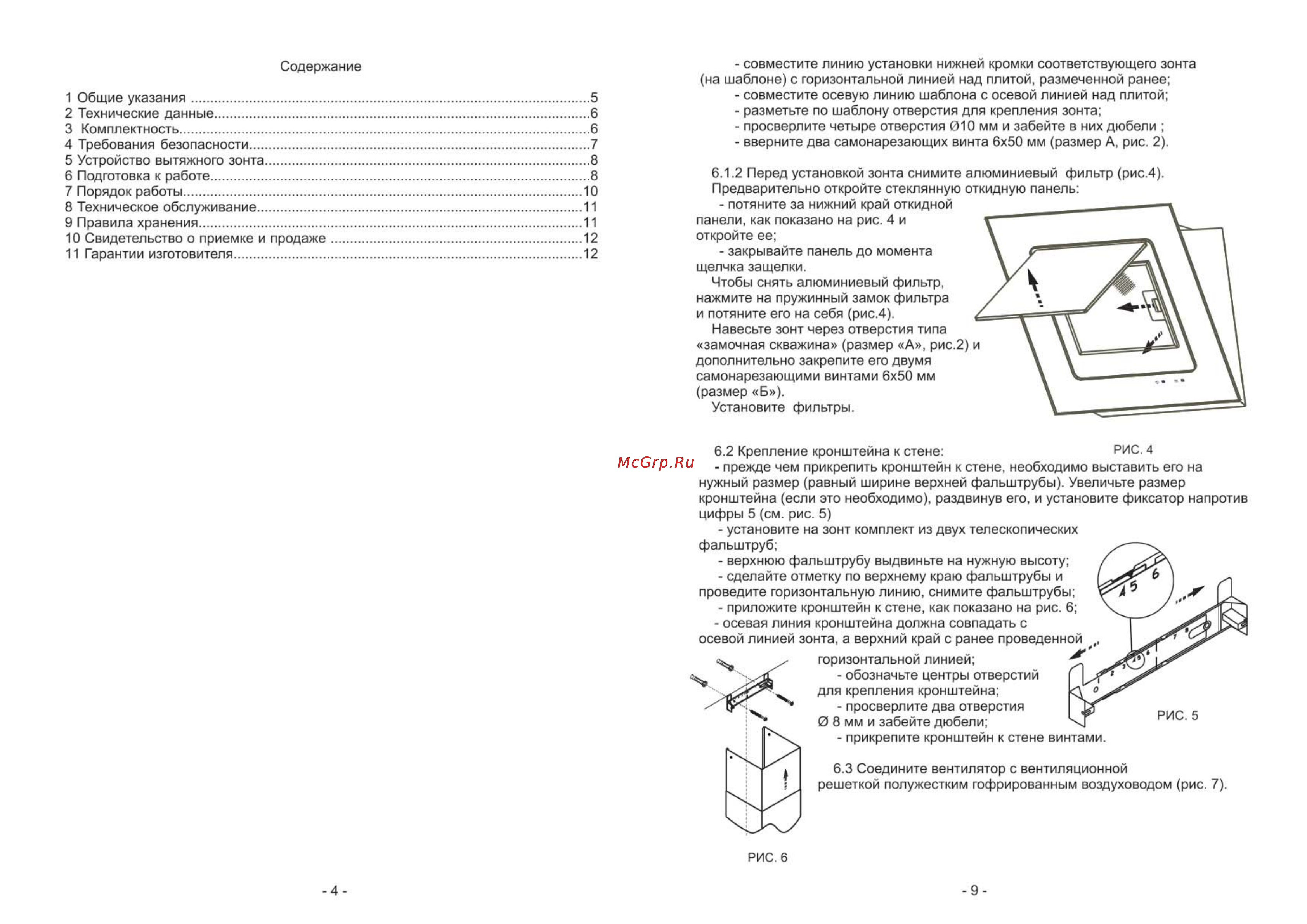

Содержание 1 Общие указания 5 2 Технические данные 6 3 Комплектность 6 4 Требования безопасности 7 5 Устройство вытяжного зонта 8 6 Подготовка к работе 8 7 Порядок работы 10 8 Техническое обслуживание 11 9 Правила хранения 11 10 Свидетельство о приемке и продаже 12 11 Гарантии изготовителя 12 совместите линию установки нижней кромки соответствующего зонта на шаблоне с горизонтальной линией над плитой размеченной ранее совместите осевую линию шаблона с осевой линией над плитой разметьте по шаблону отверстия для крепления зонта просверлите четыре отверстия 010 мм и забейте в них дюбели вверните два самонарезающих винта 6x50 мм размер А рис 2 6 1 2 Перед установкой зонта снимите алюминиевый фильтр рис 4 Предварительно откройте стеклянную откидную панель потяните за нижний край откидной панели как показано на рис 4 и откройте ее закрывайте панель до момента щелчка защелки Чтобы снять алюминиевый фильтр нажмите на пружинный замок фильтра и потяните его на себя рис 4 Навесьте зонт через отверстия типа замочная скважина размер А рис 2 и дополнительно закрепите его двумя самонарезающими винтами 6x50 мм размер Б Установите фильтры 6 2 Крепление кронштейна к стене РИС 4 прежде чем прикрепить кронштейн к стене необходимо выставить его на нужный размер равный ширине верхней фальштрубы Увеличьте размер кронштейна если это необходимо раздвинув его и установите фиксатор напротив цифры 5 см рис 5 установите на зонт комплект из двух телескопических фальштруб верхнюю фальштрубу выдвиньте на нужную высоту сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию снимите фальштрубы приложите кронштейн к стене как показано на рис 6 осевая линия кронштейна должна совпадать с осевой линией зонта а верхний край с ранее проведенной горизонтальной линией обозначьте центры отверстий для крепления кронштейна просверлите два отверстия 0 8 мм и забейте дюбели прикрепите кронштейн к стене винтами 6 3 Соедините вентилятор с вентиляционной решеткой полужестким гофрированным воздуховодом рис 7 РИС 6 4
