8

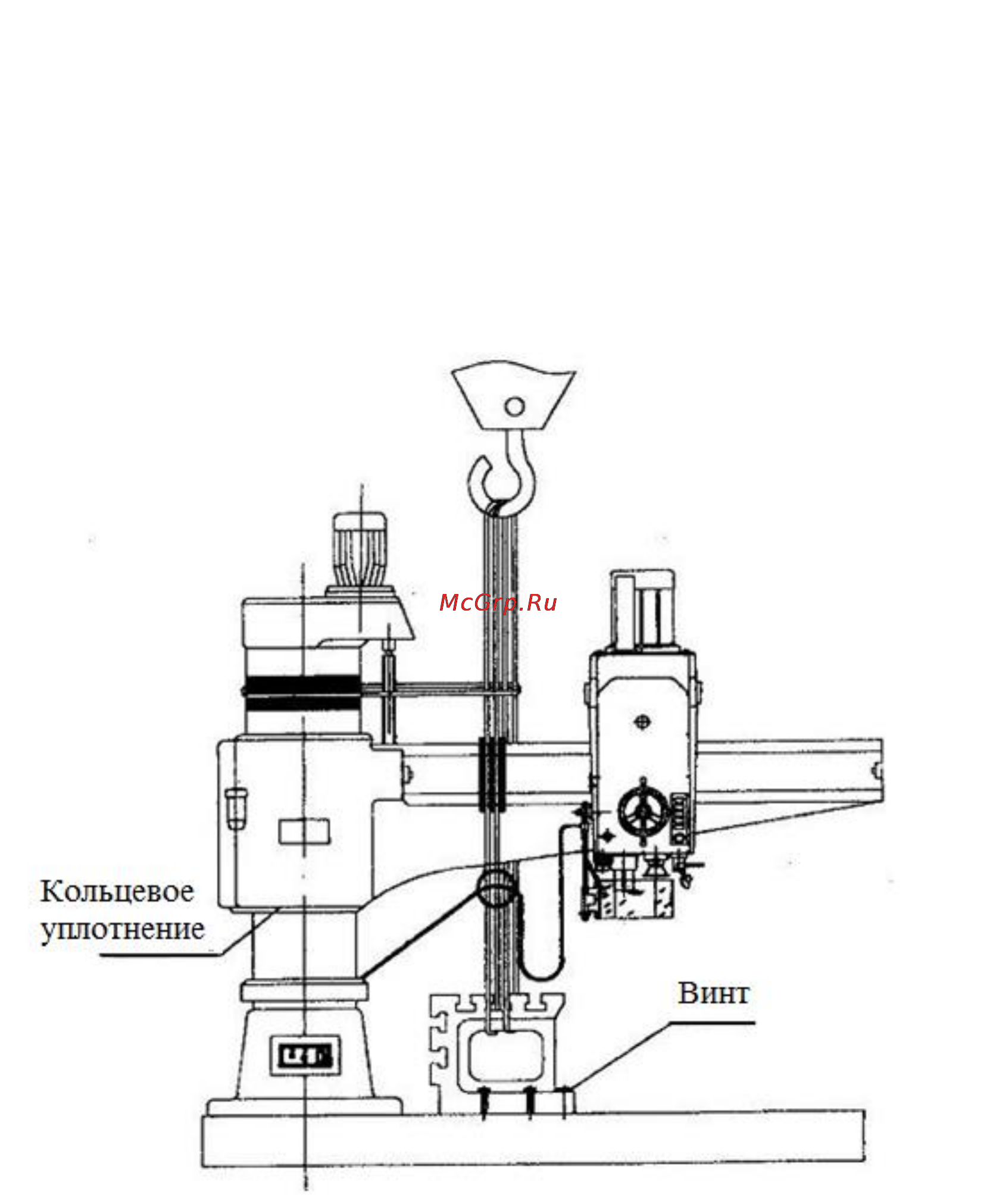

2.2 Подъем всего станка (Рис. 2.2)
Открыв коробку, сначала ослабьте гайку,
которой привинчен рабочий стол и станина
станка, после чего поверните рабочий стол на 90°
в горизонтальной плоскости, затем переместите
его к центру тяжести станка по продольным
осям. Снова зафиксируйте рабочий стол на
станине, наденьте стропы, разместите мягкие
предметы между стропами и поверхностями
станка, чтобы избежать повреждения
поверхности, затем поднимите станок.
Рис. 2.2
2.3 Монтаж станка
2.3.1 При установке станка, разместите на его
основании анкерные винты, затем установите
станок на фундамент, поместите размерный
блок под станок.
2.3.2 Удалите антикоррозийную смазку со
станины, стойки, рукава, шпинделя и других
поверхностей.
2.3.3 Сначала отрегулируйте уровень:
расположите размерные блоки в соответствии с
указателями 1, 2, 3, 4 (Рис. 2.1).
2.3.4 Снимите стопорный винт (1) в
соответствии с рисунком 2.3, соедините и
зафиксируйте маслопровод.
2.3.5 Снимите стопорную пластину в
соответствии с рисунком 2.4.
2.3.6 Установка электрооборудования:
2.3.6.1 Установка подъемного электродвигателя
(см. Рис. 2.5)
Установите электродвигатель в необходимом
положении и закрепите винтом. Откройте
соединительную коробку, подключите провода в
соответствии с номерами, затем закройте ее и
закрепите винтами.
2.3.6.2 Подключите проводник подачи питания.
2.3.7 Проверьте последовательность фаз (Рис.
3.1): нажмите кнопку 1-18, проверьте ослаблена
ли передняя бабка (или нажмите кнопку 1-19,
проверьте переднюю бабку и проверьте, зажата
ли она); нажмите кнопку подъема 1-3,
переместите рукав на 10 мм, проверьте
выполнение подъема (или нажмите кнопку
опускания 1-2, проверьте выполнение
опускания).
2.3.8 Нажмите кнопку опускания 1-2 (Рис. 3.1),
опустите рукав на 10мм, удалите
